MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 98
ED1000KDIG | ED1500KDIG
Plateau porte-outil
1. Contrôler la propreté des surfaces d'appui sur le logement de la broche de tournage et sur
le porte-pièce à monter et s'assurer que les surfaces d'appui ne sont pas endommagées.
2. Contrôler que tous les boulons de serrage dans le logement de la broche de tournage sont
en position ouverte.
3. Soulever le plateau porte-outil sur le logement de la broche de tournage.
4. Fixer les boulons de serrage comme décrit dans la section « Contrôle de l'ajustement du
mandrin du tour »
4-Mandrins de mors
AVIS
L'épaulement pour le centrage du mandrin à 4 mors sur la bride de montage n'a pas
été terminé pour des raisons de concentricité. La bride de montage doit être adaptée
au mandrin à 4 mors.
1. Contrôler la propreté des surfaces d'appui sur le logement de la broche de tournage et sur
la bride à monter pour le mandrin à 4 mors, ainsi que l'absence de dommages sur les
surfaces d'appui.
2. Contrôler que tous les boulons de serrage dans le logement de la broche de tournage sont
en position ouverte.
3. Soulever la bride sur le logement de la broche de tournage
4. Fixer les boulons de serrage comme décrit dans la section « Contrôle de l'ajustement du
mandrin du tour »
5. Ajuster l'épaulement de centrage sur la bride de montage avec un battement axial et radial
par rapport au mandrin à 4 mors en tournant.

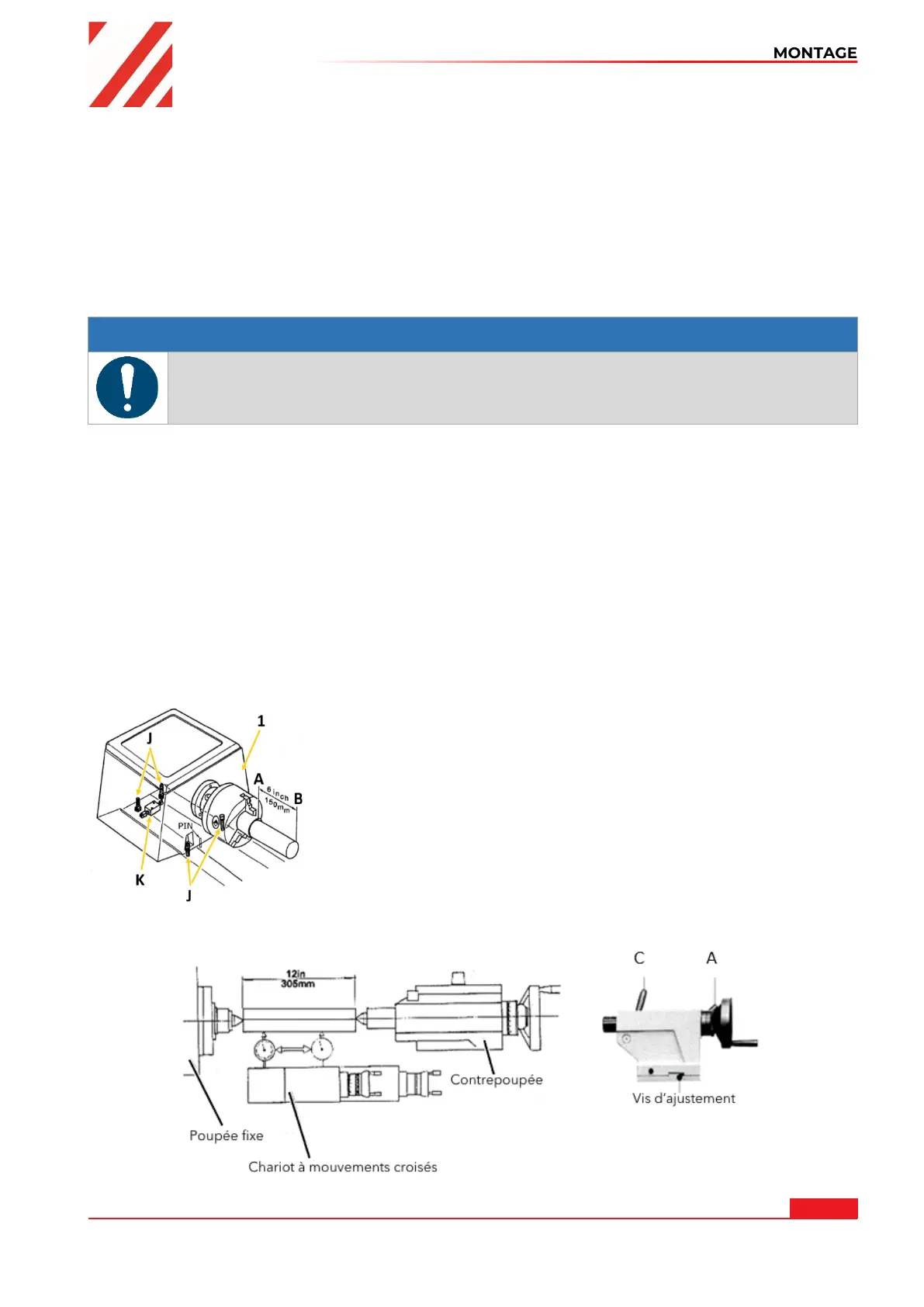

27.2.4 Ajustement de la poupée fixe
La poupée fixe (1) a été alignée en usine. Si, contre toutes attentes, un réglage est nécessaire,
procéder comme suit :
Serrer une extrémité d'un tube d'acier d'une longueur de 150 mm et
d'un diamètre de 50 mm dans le mandrin de tour de la poupée fixe.
L'autre extrémité est libre. Enlever maintenant une fine couche à
l'aide d'un burin de tour. Les valeurs mesurées avec le pied à coulisse
ou le comparateur au point A et B doivent correspondre. Si ce n'est
pas le cas, il faut desserrer les quatre vis de fixation de la poupée fixe
(J) pour corriger la différence (deux sont situées sous la poupée fixe)
et réajuster à l'aide de la vis de réglage (K). Ensuite, resserrez les vis de
fixation et répétez la rotation, la mesure et le réglage jusqu'à ce que
les valeurs mesurées concordent et que la machine fonctionne sans
problème.
27.2.5 Ajustement de la contrepoupée
A … Levier de blocage de la contrepoupée ; C … Levier de blocage du fourreau ;
