BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 45
ED1000KDIG | ED1500KDIG
4. Schließen Sie die Backen, bis sie leichten Kontakt mit dem Werkstück haben.
5. Drehen Sie das Drehfutter von Hand, um sicherzustellen, dass das Werkstück gleichmäßig
von allen drei Backen gehalten wird und auf dem Drehfutter zentriert ist.
Wenn das Werkstück nicht zentriert ist, lösen Sie die Backen und richten Sie das Werkstück neu
aus. Ziehen Sie die Backen wieder fest und wiederholen Sie Schritt 5. Wenn das Werkstück
zentriert ist, ziehen Sie die Backen vollständig an.

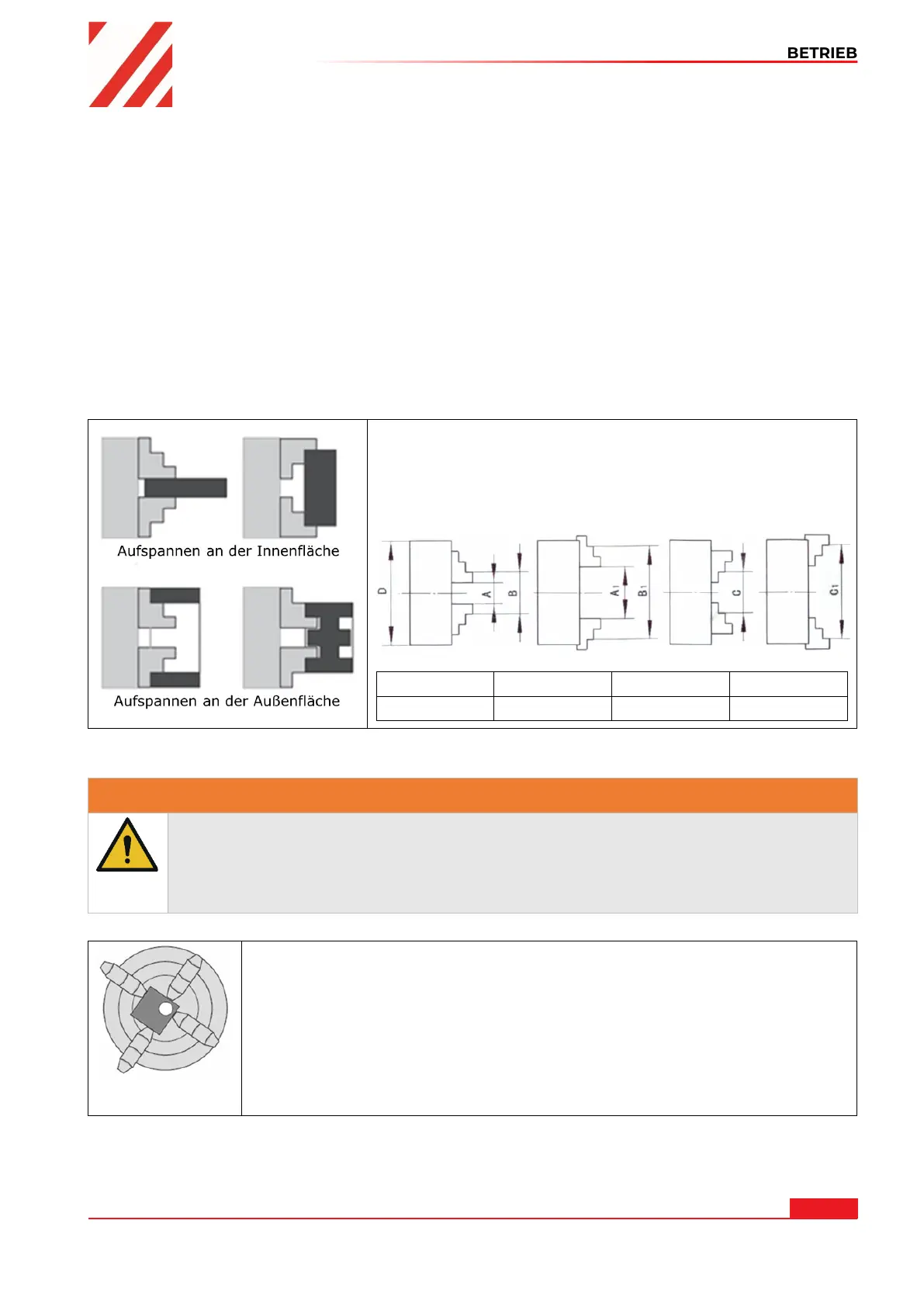

8.10.1 3-Backenfutter
Das mit Ihrer Maschine mitgelieferte 3-Backenfutter ist ein Scroll-Futter, d.h. alle drei Backen
bewegen sich gleichmäßig, wenn der Futterschlüssel gedreht wird. Diese Backenkonfiguration
wird verwendet, um konzentrische Werkstücke zu halten, die mit gleichem Druck von allen drei
Backen zentriert werden. Im Lieferumfang ist auch ein Satz Umkehr-Aufsatzbacken enthalten, der
zusätzliche Werkstückkonfigurationen ermöglicht.
Beide Backensätze können ein Werkstück sowohl auf der
Innen- als auch auf der Außenseite aufnehmen – siehe
Abbildung links.
Unabhängig davon, wie Sie die Backen konfigurieren,
achten Sie darauf, dass das Werkstück fest im Backenfutter
eingespannt ist.
Ø D A – A1 B – B1 C – C1
200 mm 4 – 120 mm 50 – 220 mm 60 – 230 mm
8.10.2 4-Backenfutter
WARNUNG
Verwenden Sie das 4-Backenfutter nur für Dreh-Operationen bei geringer
Geschwindigkeit. Wird das 4-Backenfutter bei mittlerer oder hoher Geschwindigkeit
eingesetzt, entsteht so gut wie immer eine Unwucht, und der Bediener oder
Umstehende laufen Gefahr, von einem ausgeworfenen Werkstück getroffen zu
werden.
Das 4-Backenfutter verfügt über unabhängig voneinander verstellbare
Backen. Dadurch können nicht-zylindrische Teile zum Plandrehen oder
Bohren gehalten und in die Spindelmittellinie gebracht werden. Ein weiterer
Vorteil ist, dass der Großteil der Werkstücke außerhalb der
Spindelrotationsachse positioniert werden kann, z.B. wenn eine Bohrung
oder Stufe an einer Außenkante in ein Werkstück geschnitten werden muss.
Für einen optimalen Griff bei nicht-zylindrisch geformten Werkstücken kann
ein oder können mehrere Backen auch um 180° gedreht werden, um mehr
Fläche zum Spannen zu gewinnen.
