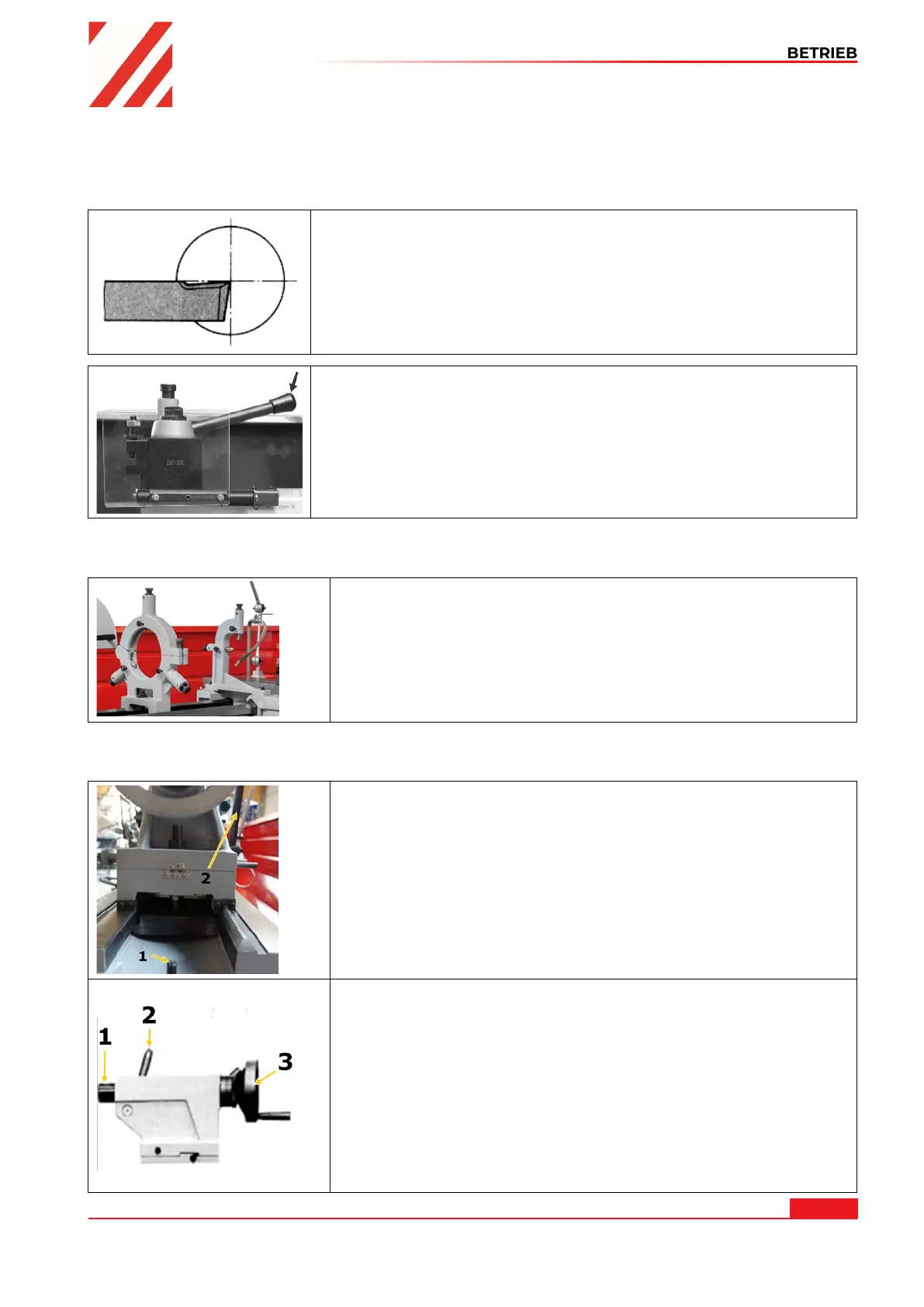

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 43
ED1000KDIG | ED1500KDIG
Richten Sie den Drehmeißel in der Höhe aus. Verwenden Sie den Reitstock mit
Zentrierspitze, um die erforderliche Höhe zu ermitteln. Falls erforderlich legen Sie
Stahlunterlagen unter den Drehmeißel, um die notwendige Höhe zu erhalten.
Die Drehmeißel-Schneide muss beim Plandrehen genau
auf Spitzenhöhe eingestellt sein, damit eine zapfenfreie
Stirnfläche entsteht. Durch Plandrehen werden ebene
Flächen erzeugt, die rechtwinklig zur Werkstück-
Drehachse liegen. Dabei unterscheidet man zwischen
Quer-Plandrehen, Quer-Abstechdrehen und Längs-
Plandrehen.
Wenn der Werkzeughalter gedreht werden muss, öffnen
Sie den Klemmhebel durch Drehen gegen den
Uhrzeigersinn. Drehen Sie den Werkzeughalter in die
gewünschte Position und stellen Sie ihn anschließend
durch Drehen des Klemmhebels im Uhrzeigersinn wieder
fest.
8.7 Montage von Lünetten
Verwenden Sie die mitlaufende bzw. die feststehende Lünette
zum Abstützen langer Drehteile, wenn die Schnittkraft des
Drehmeißels ein Durchbiegen des Drehteiles erwarten lässt.
8.8 Reitstock
Der Reitstock dient als Gegenlager beim Drehen zwischen den
Spitzen sowie zur Aufnahme von Bohr-, Senk- und
Reibwerkzeugen. Er wird auf den Wangen des Maschinenbettes
geführt und kann an jeder beliebigen Stelle durch einen
Klemmhebel (2) festgeklemmt werden.
Der Reitstock ist mit einer Endlagen-Stoppschraube (1) im
Maschinenbett (Gussbett) gesichert, um ein unbeabsichtigtes
herausschieben des Reitstockes zu verhindern (siehe Bild links).
Die Reitstockpinole (1) ist durch eine Gewindespindel und ein
Handrad (3) verschiebbar und kann mit einem Klemmhebel (2)
festgeklemmt werden. Ein Innenkegel in der Pinole nimmt die
Zentrierspitze, ein Bohrfutter oder Werkzeuge mit kegeligem
Schaft auf.
• Spannen Sie in die Reitstockpinole Ihr erforderliches
Werkzeug ein.
→ Verwenden Sie zum Ein- und/oder Nachstellen die Skala auf
der Pinole.
• Klemmen Sie die Pinole mit dem Klemmhebel fest.
→ Mit dem Handrad fahren Sie die Pinole ein und aus.
