BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 40
ED1000KDIG | ED1500KDIG
Die Zugspindel wird über den Wahlhebel
Vorschubrichtung (A) am Spindelstock
eingeschaltet und damit die Vorschubrichtung
bestimmt.
Legen Sie den Wahlhebel entsprechend der
Symbolik nach links oder rechts.
Über die Vorschub-Wahlschalter (D, H, I)
stellen Sie den gewünschten Vorschub oder
die Gewindesteigung ein.
Die wählbaren Vorschubgeschwindigkeiten
für den Längsvorschub reichen von 0,02 bis
0,85 mm/U.
Die wählbaren
Vorschubgeschwindigkeiten für den
Quervorschub reichen von 0,005 bis
0,22 mm/U.

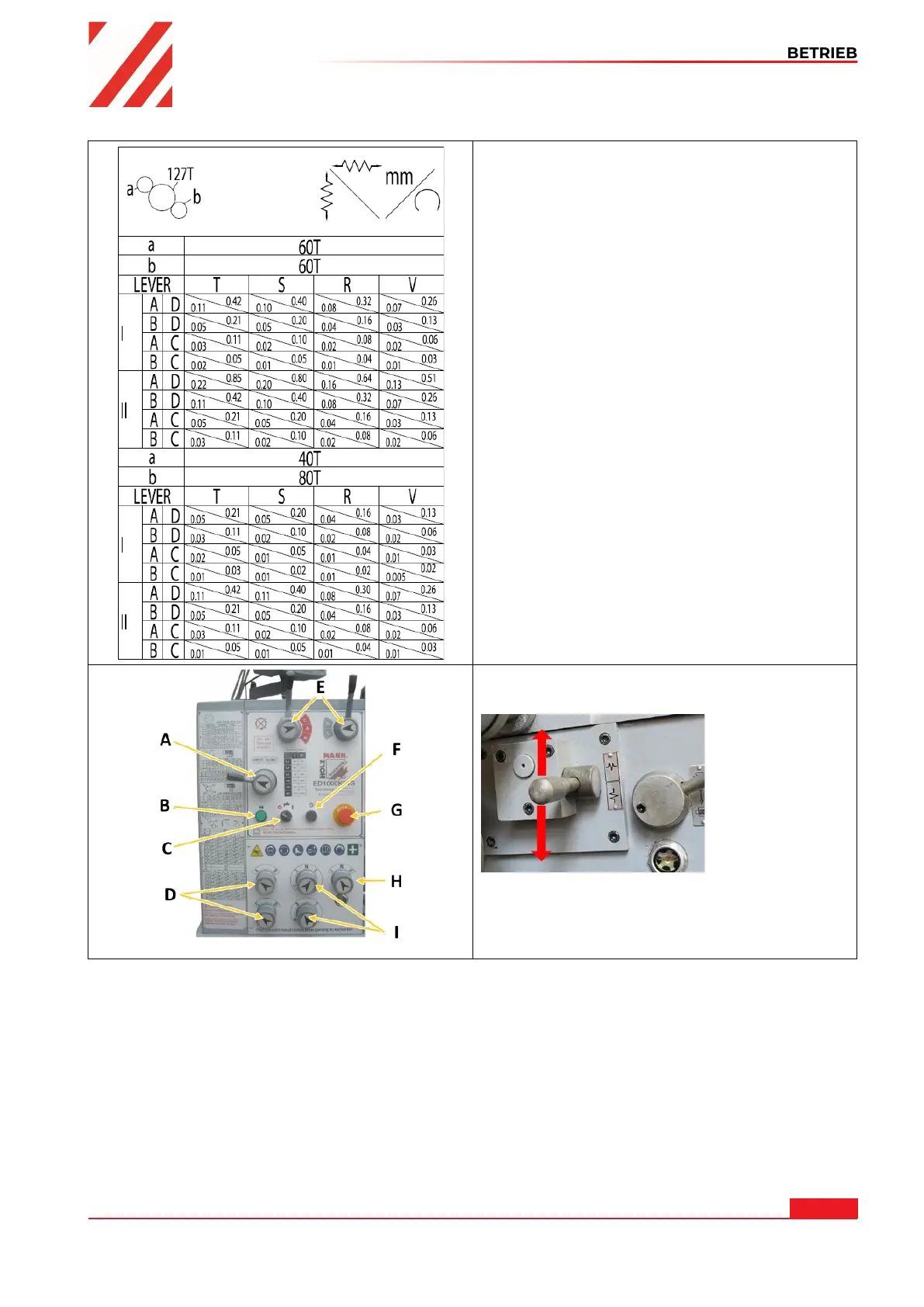

Verwenden Sie die Tabellen seitlich an der
Einhausung des Wechselgetriebes zur
Unterstützung, um die gewünschte
Vorschubgeschwindigkeit einzustellen.
L
EVER = Wählschalter
T = Zähnezahl; z.B. 60T
Plan – oder Längsvorschub:
Einrückhebel (R)
8.5.4 Gewindeschneiden
Die Maschine kann zum Schneiden von metrischen oder Zollgewinden verwendet werden. Mit
dem Wahlhebel Vorschubrichtung (A) am Spindelstock können Sie die Drehrichtung für das
Gewindeschneiden (Links-/Rechtsgewinde) festlegen. Die Steigung können Sie mit den Vorschub-
Wahlschaltern festlegen. Einrückhebel Gewindeschneiden (Schlossmutter) (Q) muss während des
Gewindeschneidvorganges immer geschlossen sein.
8.5.5 Gewindesteigungstabelle / Längsvorschub für metrische Gewinde
Die metrischen Gewinde reichen von 0,8 bis 14,0 mm, 36 Stufen sind verfügbar.
