ACCESSOIRE / ACCESORIOS / PŘÍSLUŠENSTVÍ
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 204
ED1000KDIG | ED1500KDIG

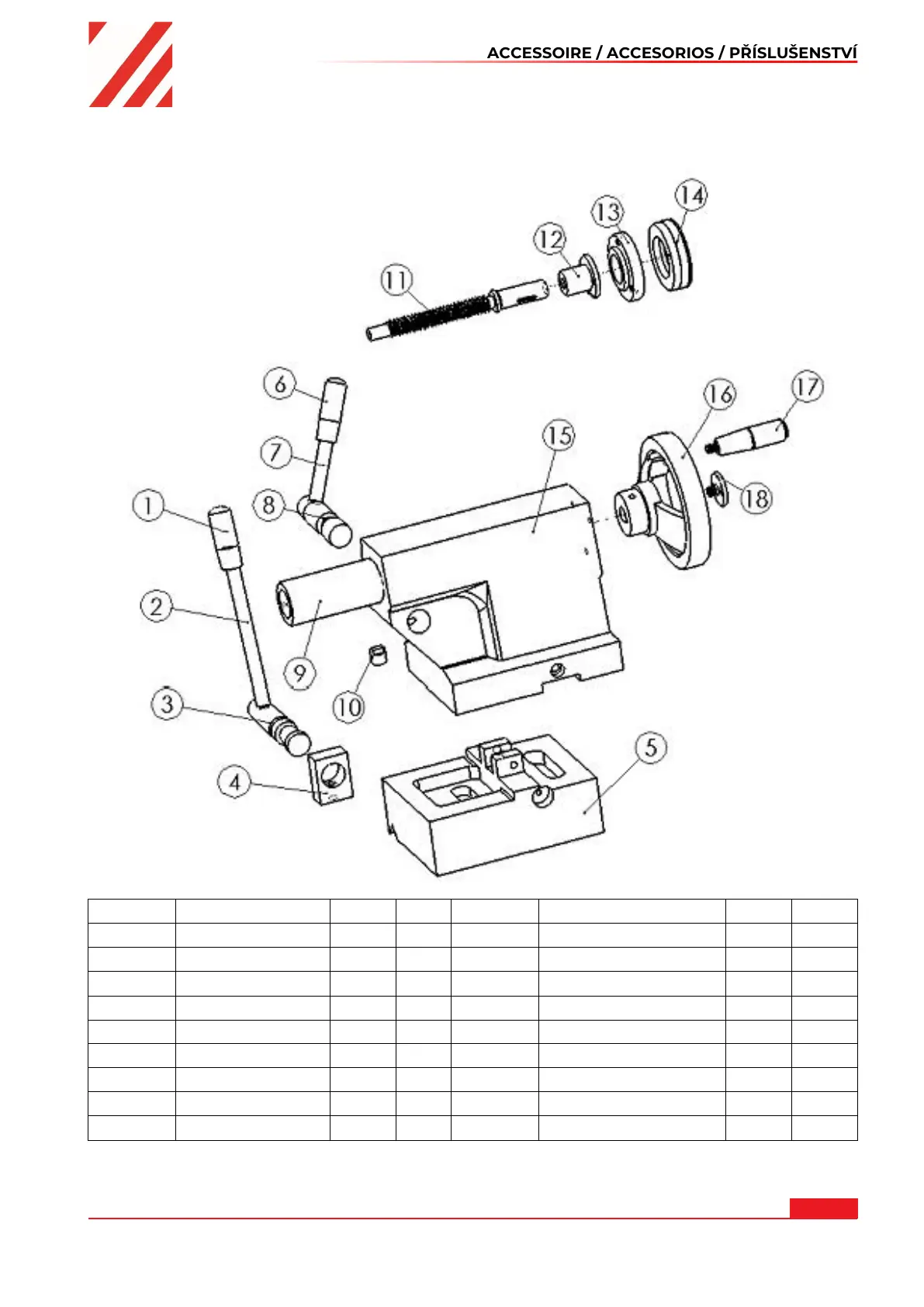

Tail stock assembly
Part no NAME Spec Qty Part no NAME Spec Qty
1
handle
1
10
guide pin
1
2 screw 1 11 guide screw 1
3
shaft
1
12
pressing collar
1
4 press ring plate 1 13 flange 1
5
base
1
14
index ring
1
6 handle 2 1 15 tall stock body 1
7
screw
2
1
16
handwheel
1
8 shaft 2 1 17 handwheel knot 1
9
sleeve
1
18
insurance screw
1
