ACCESSOIRE / ACCESORIOS / PŘÍSLUŠENSTVÍ
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 200
ED1000KDIG | ED1500KDIG

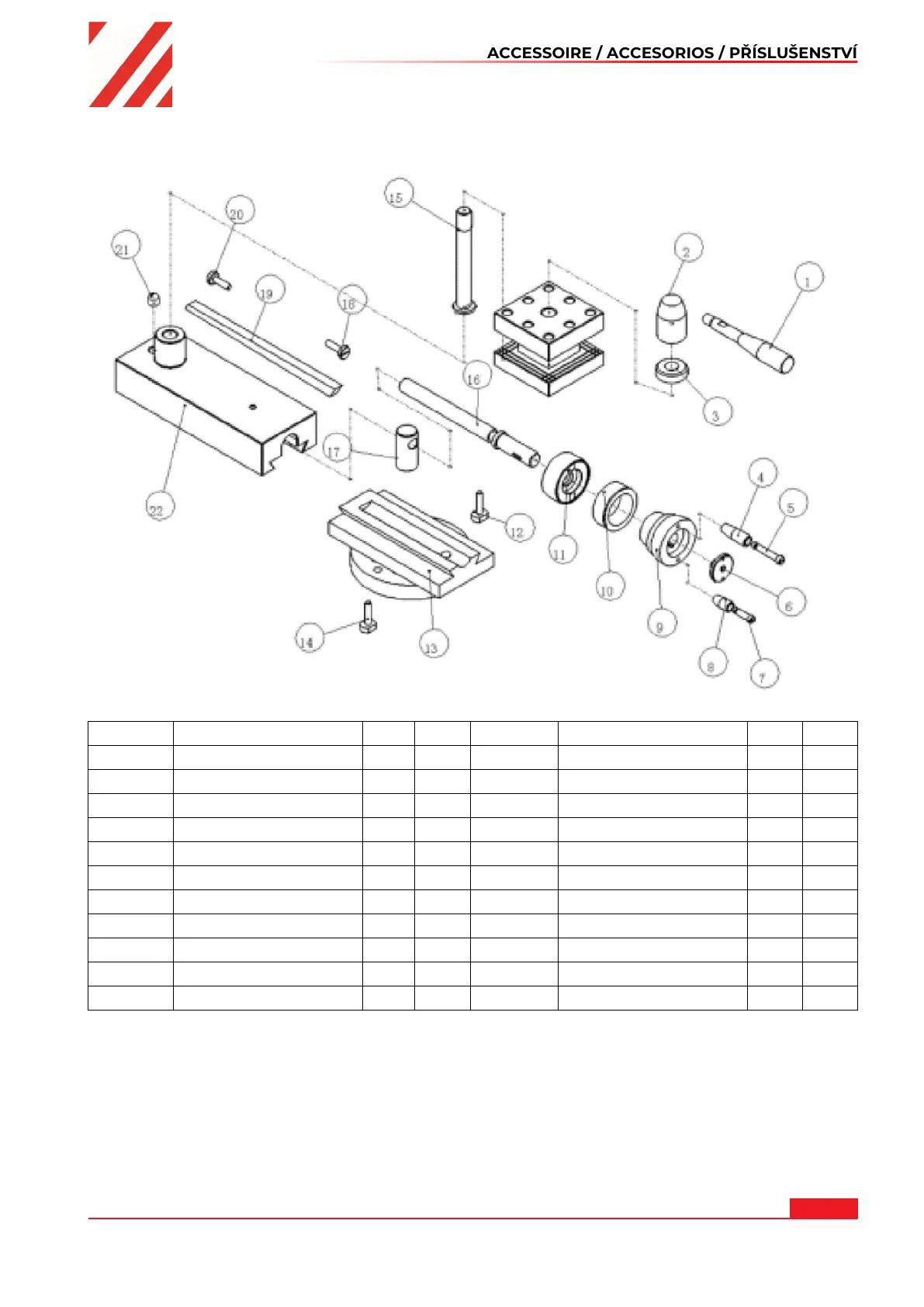

Tool post assembly
Part no NAME Spec Qty Part no NAME Spec Qty
1
handle
1
12
screw
1
2 handle base 1 13 swivel base 1
3 collar 1 14 screw 1
4 lever 1 15 shaft 1
5 handle 1 16 guide screw 1
6 washer 1 17 nut 1
7
handle
1
18
screw
1
8 lever 1 19 gib 1
9 hand wheel 1 20 screw 1
10 index ring 1 21 ratch 1
11 bracket 1 22 top slide 1
