PROVOZ
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 182
ED1000KDIG | ED1500KDIG
4. Zavírejte čelisti, dokud se lehce nedotknou obrobku.
5. Sklíčidlem soustruhu ručně otáčejte, abyste se ujistili, že je obrobek rovnoměrně držen
všemi třemi čelistmi a je vystředěn na sklíčidle soustruhu.
Pokud obrobek není vystředěný, uvolněte čelisti a obrobek znovu vyrovnejte. Znovu utáhněte
čelisti a opakujte krok 5. Když je obrobek vystředěný, čelisti zcela utáhněte.

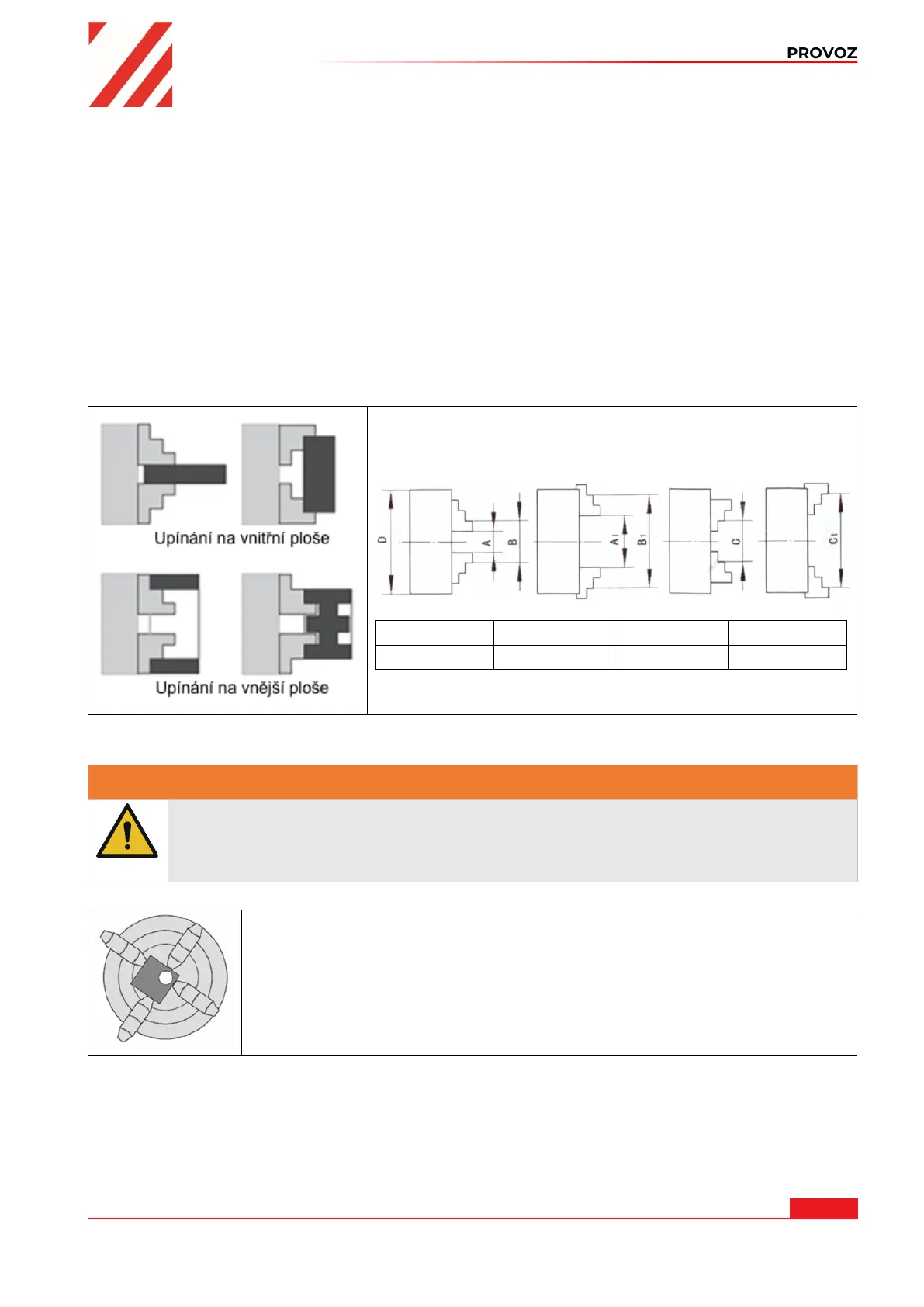

48.10.1 Tříčelisťové sklíčidlo
Tříčelisťové sklíčidlo dodávané se strojem je sklíčidlo posuvné, tj. všechny tři čelisti se při otáčení
sklíčidlovým klíčem pohybují rovnoměrně. Toto uspořádání čelistí se používá k upínání
soustředných obrobků, které jsou vystředěny stejným tlakem všech tří čelistí. Součástí dodávky je
také sada reverzních výměnných čelistí, které umožňují další konfigurace obrobků.
Obě sady čelistí mohou držet obrobek na vnitřní i vnější
straně – viz obrázek vlevo.
Bez ohledu na to, jak čelisti nakonfigurujete, dbejte na to,
aby byl obrobek v čelisťovém sklíčidle pevně upnut.
Ø D A – A1 B – B1 C – C1
200 mm 4 – 120 mm 50 – 220 mm 60 – 230 mm
48.10.2 Čtyřčelisťové sklíčidlo
VAROVÁNÍ
Čtyřčelisťové sklíčidlo používejte pouze pro soustružení při nízké rychlosti. Pokud se
čtyřčelisťové sklíčidlo použije při střední nebo vysoké rychlosti, téměř vždy dojde k
nevyváženosti a pracovník obsluhy nebo okolostojící osoby se vystavují riziku zasažení
vymrštěným obrobkem.
Čtyřčelisťové sklíčidlo má nezávisle nastavitelné čelisti. To umožňuje držet při
čelním soustružení nebo vrtání díly, které nejsou válcové, a umístit je do osy
vřetena. Další výhodou je, že většinu obrobků lze umístit mimo osu otáčení
vřetena, např. tehdy, když je třeba do obrobku vyříznout otvor nebo schod na
vnějším okraji.
Pro optimální uchopení obrobků jiného než válcového tvaru lze také jednu
nebo více čelistí otočit o 180° a získat tak větší plochu pro upnutí.
