PROVOZ
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 180
ED1000KDIG | ED1500KDIG

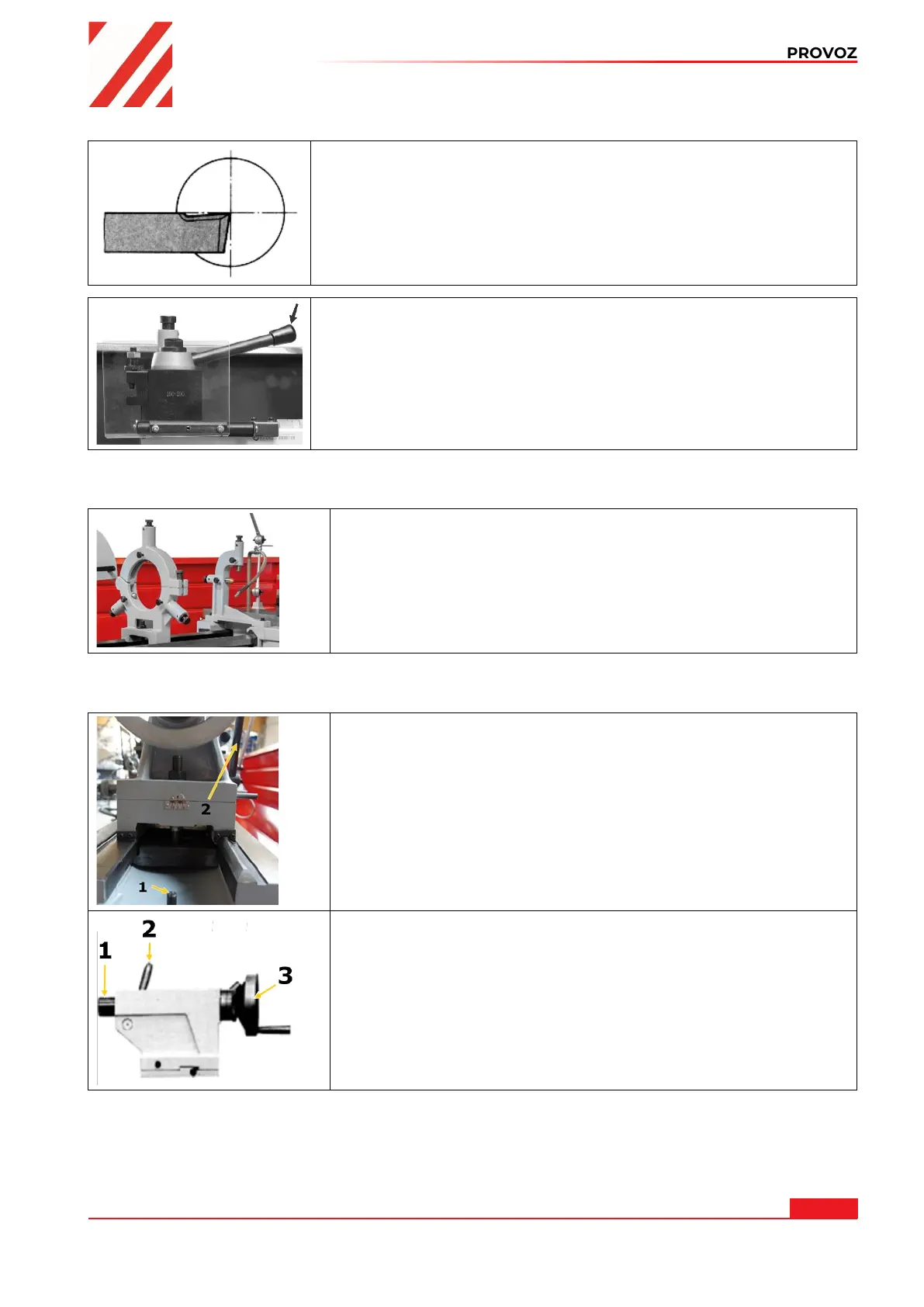

Břit soustružnického nože musí být při čelním obrábění
nastaven přesně na výšku hrotu, aby bylo zajištěno, že čelní
plocha bude bez čepů. Při čelním obrábění vznikají rovné
plochy, které svírají pravý úhel s osou otáčení obrobku.
Přitom rozlišujeme příčné čelní soustružení, příčné
upichování a podélné čelní soustružení.
Pokud je nutné držák nástroje otočit, otevřete svěrací páku
otáčením proti směru hodinových ručiček. Otočte držák
nástroje do požadované polohy a poté jej opět utáhněte
otáčením svěrací páky ve směru hodinových ručiček.
48.7 Montáž lunet
K podepření dlouhých soustružených dílů použijte pohyblivou
nebo pevnou lunetu, pokud hrozí, že řezná síla soustružnického
nože ohne soustružený díl.
48.8 Koník
Koník slouží jako opěrné ložisko při soustružení mezi hroty a k
upnutí vrtacích, zahlubovacích a vystružovacích nástrojů. Je
veden po postranicích lože stroje a lze jej upnout v libovolném
bodě pomocí svěrací páky (2).
Koník je v loži stroje (lité lože) zajištěn dorazovým šroubem
koncové polohy (1), aby se zabránilo nechtěnému vysunutí koníku
(viz obrázek vlevo).
Pinolu koníku (1) lze posouvat pomocí závitového vřetena a
ručního kola (3) a lze ji upnout pomocí svěrací páky (2). Vnitřní
kužel v pinole umožňuje nasazení středicího hrotu, vrtákového
sklíčidla nebo nástrojů s kuželovou stopkou.
• Do pinoly koníku upněte požadovaný nástroj.
→ K nastavení a/nebo seřízení použijte stupnici na pinole.
• Upněte pinolu pomocí svěrací páky.
→ Pinolu zasouvejte a vysouvejte pomocí ručního kola.
