MONTÁŽ
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 165
ED1000KDIG | ED1500KDIG

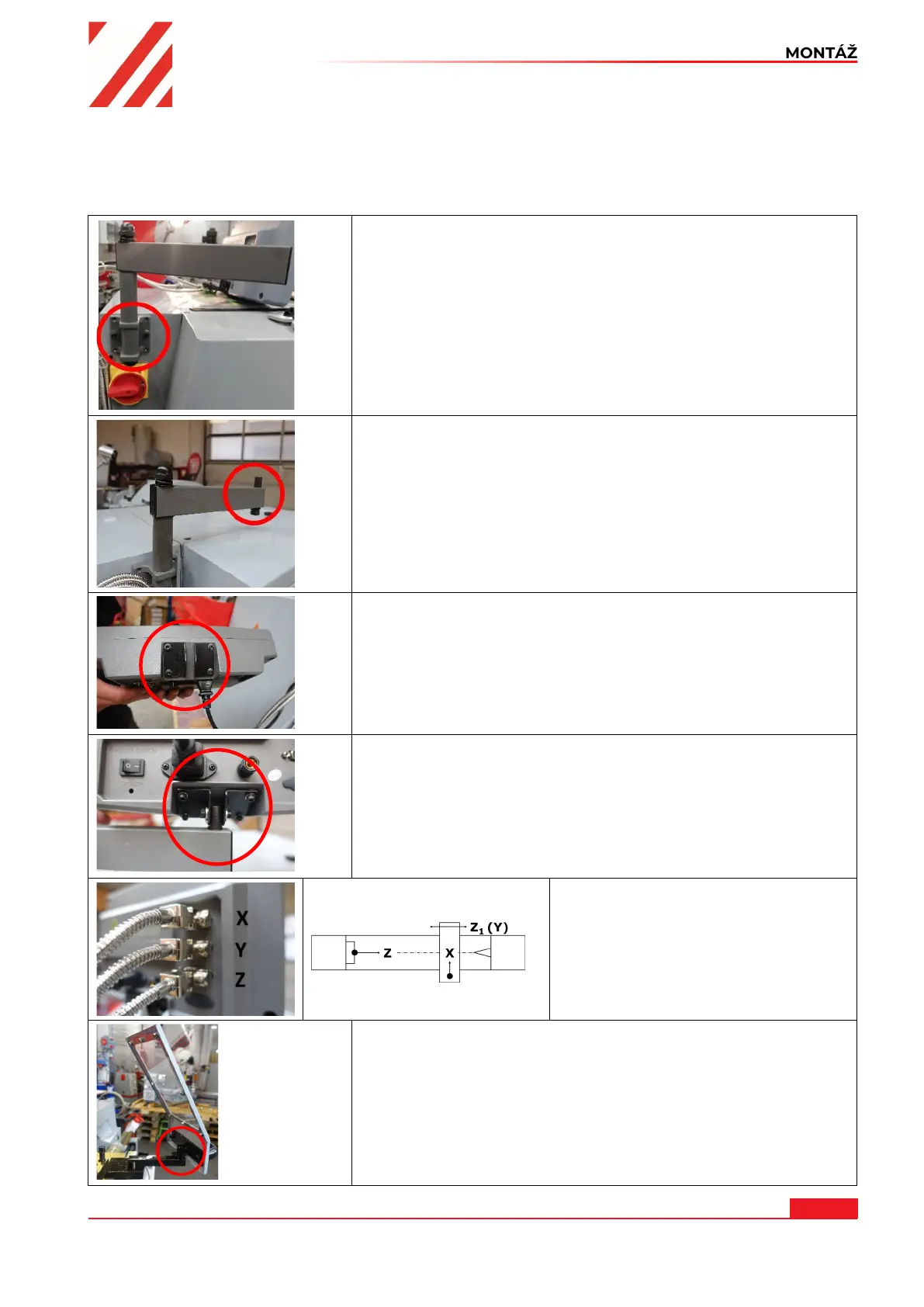

47.1.6 Sestavení
Stroj bude dodán předběžně smontovaný. Montážní díly, které byly za účelem přepravy
odmontovány, je nutné nainstalovat podle návodu níže, a musí být provedeno elektrické připojení.
Montáž DRO
Držák pro digitální indikaci polohy (DRO) nad hlavním
spínačem namontujte pomocí 2 šroubů, které jsou k tomu
určeny.
Upevněte držák na příčné vzpěře
Přídržný úhelník upevněte pomocí 4 inbusových šroubů a 4
distančních podložek na DRO.
Proveďte upevnění na příčné vzpěře pomocí inbusového
šroubu, distančních podložek a matice.
K DRO připojte připojovací kabely.
Otáčením příslušných ručních
koleček určete správnou osu a v
případě potřeby změňte přípojky.
Když jsou všechny kabely ve správné
poloze, zajistěte konektory pomocí
šroubů.
Montáž ochranného prvku držáku nástroje
Ochranný prvek držáku nástroje umístěte na držák a upevněte
inbusovým šroubem
