OPERAÇÃO
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 144
ED1000KDIG | ED1500KDIG

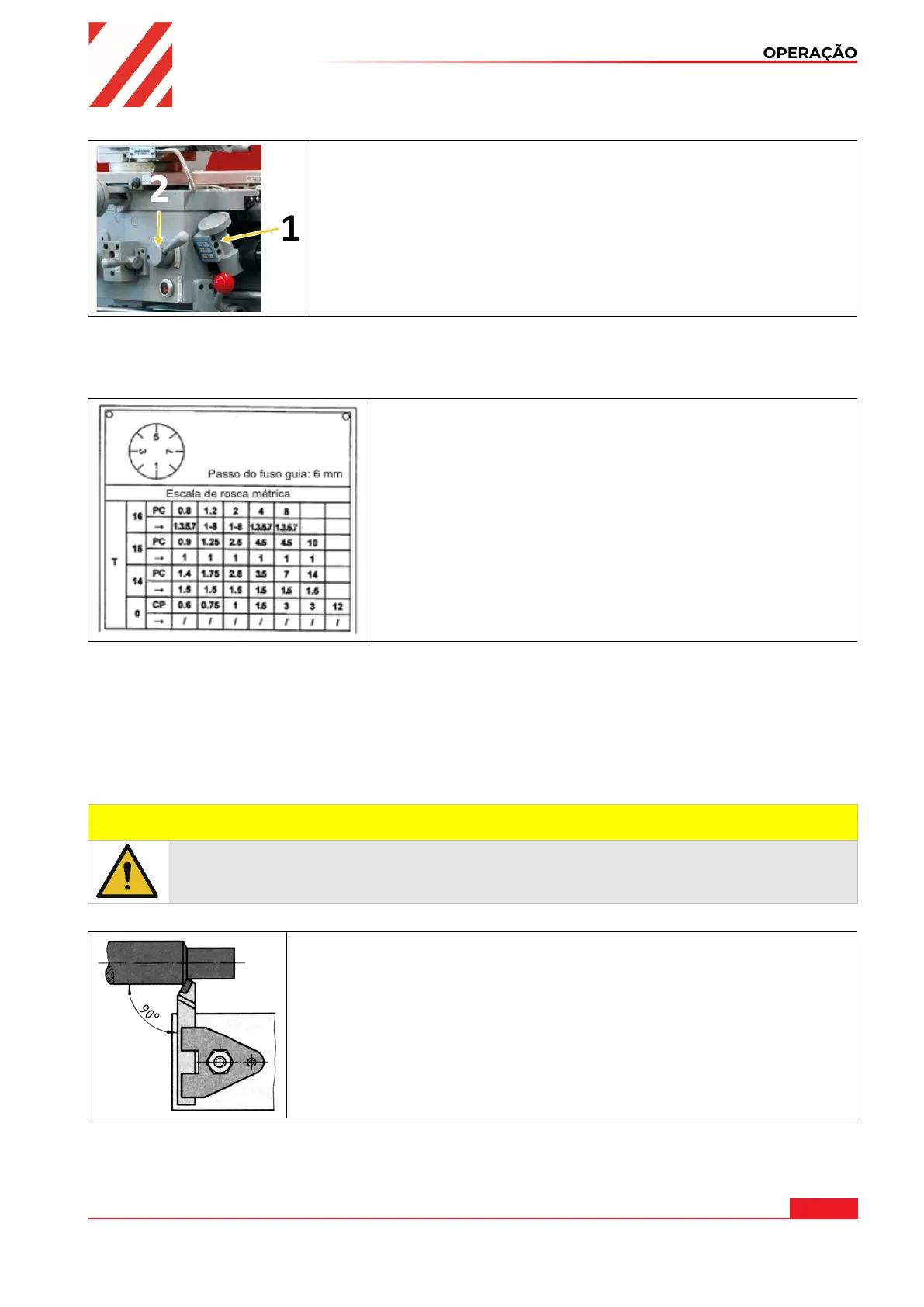

O relógio roscado (1) também pode ser utilizado para cortar roscas
métricas. O relógio roscado (para retomar o passo) encontra-se no
lado direito da caixa de fecho.
O relógio roscado desempenha uma função importante. Indica o
momento correto para engatar a «alavanca de engate de rosca
(contraporca)» (2) para que a ferramenta apanhe novamente a
mesma rosca em cada passo.
Na extremidade inferior do eixo do relógio roscado, existem várias rodas dentadas com diferentes
números de dentes, de modo a poder rodar roscas métricas com diferentes passos de rosca. A
posição vertical do relógio roscado é alterada conforme necessário, de modo a que a engrenagem
selecionada para o passo de rosca desejado encaixe com o fuso guia.
As linhas numeradas 1, 3, 5 e 7 são registadas no mostrador
do relógio roscado. No meio há traços sem numeração, os
chamados meios traços. Quando o fuso guia é engatado, o
disco de escala roda. Existe apenas uma marca de linha
(linha fixa) na caixa do relógio roscado. A tabela fixada no
lado lateral da caixa da mudança de velocidades (veja
ilustração à esquerda) mostra a sequência de seleção e
acoplamento dos traços no disco da escala rotativa com o
traço fixo, para além do passo. Os números na linha «→»
referem-se à numeração das marcas de graduação no
relógio roscado. Para bater, engate a contraporca ao nível do
número correspondente indicado na tabela.
38.6 Porta-ferramentas
A principal função do porta-ferramentas é manter a ferramenta no lugar. Se necessário, o porta-
ferramentas também pode conter mais do que uma ferramenta (máximo 4).
Ao inserir a ferramenta, certifique-se de que a cabeça de corte da ferramenta aponta na direção do
eixo de rotação da peça de trabalho.
Fixar a ferramenta:
CUIDADO
Antes de qualquer troca manual de ferramentas, pare os fusos, aguarde que todas as
ferramentas fiquem paradas e proteja a máquina contra um reinício involuntário
antes de mudar de ferramenta!
Fixe a ferramenta de torneamento no porta-ferramentas.
A ferramenta de torneamento deve ser tão curta e
firmemente fixada quanto possível para poder absorver bem e
de forma fiável a força de corte que ocorre durante a formação
da apara.
Certifique-se também de que a ferramenta de torneamento é
fixada em ângulos retos em relação ao eixo de rotação (veja
figura à esquerda). Ao apertar num ângulo, a ferramenta de
torneamento pode ser puxada para a peça de trabalho.
Alinhe a ferramenta de torneamento em altura. Utilize o cabeçote móvel com ponta de
centragem para determinar a altura necessária. Se necessário, coloque suportes de aço
sob a ferramenta de torneamento para obter a altura necessária.
