OPERAÇÃO
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 141
ED1000KDIG | ED1500KDIG

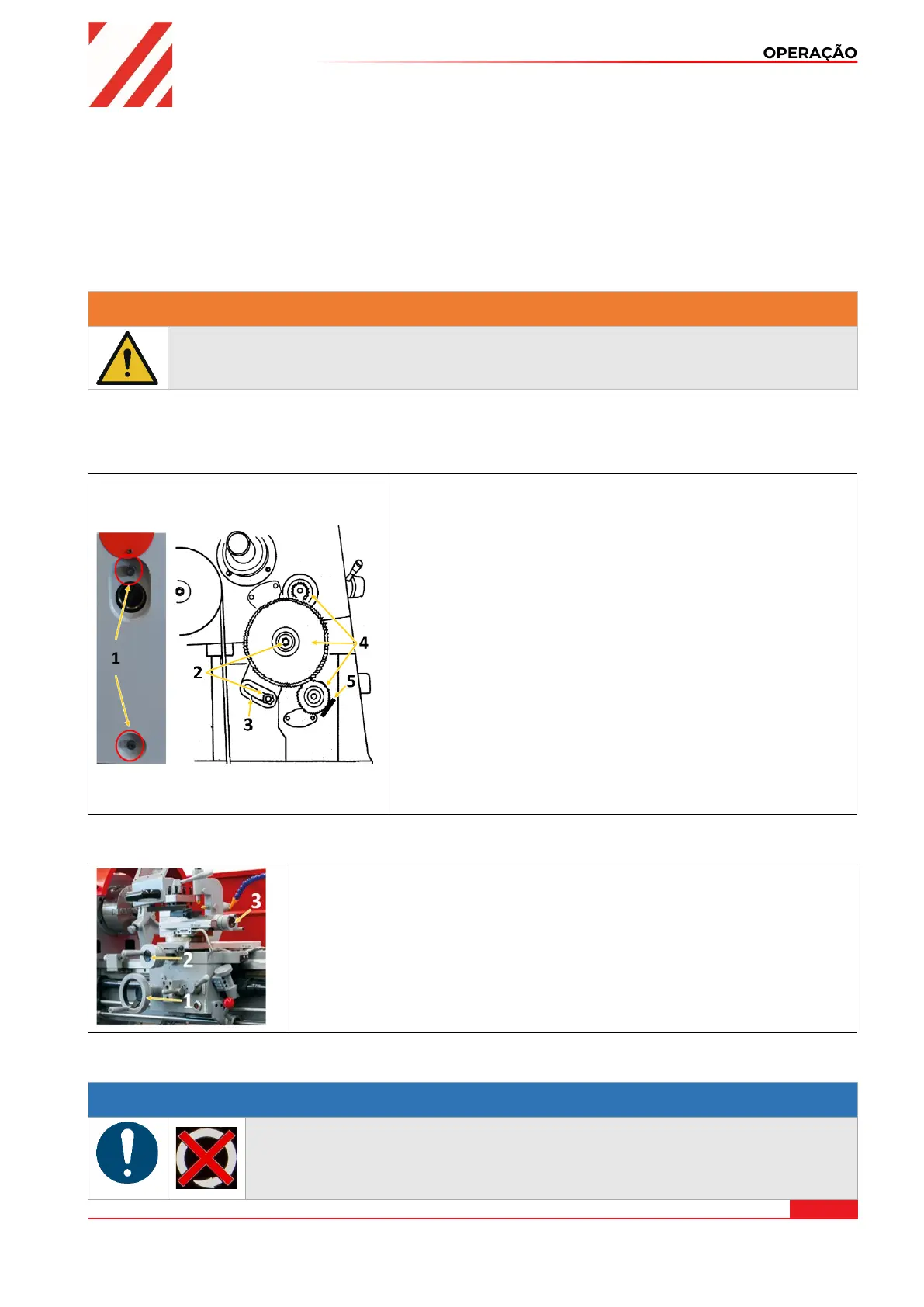

38.5 Roscas e avanços
38.5.1 Engrenagem das rodas dentadas
A engrenagem das rodas dentadas deve ser ajustada de acordo com a escala de dados para uma
adaptação ideal aos respetivos requisitos das lâminas roscadas. Um grande número de avanços e a
maioria dos passos da rosca podem ser ajustados com as rodas dentadas montadas de fábrica. No
caso de avanços ou passos da rosca especiais, as rodas dentadas necessárias devem ser mudadas.
ATENÇÃO
Desligue a máquina antes de substituir ou mudar a posição das rodas dentadas e
proteja-a contra um reinício não autorizado ou não intencional.
As rodas dentadas para a avanço são montadas numa tesoura de roda dentada ou diretamente no
fuso guia e na engrenagem de avanço.
Para obter a rosca desejada de acordo com a tabela, as combinações de engrenagens
correspondentes devem ser montadas com antecedência:
1. Desligue a máquina da fonte de tensão e proteja-a
contra reinício involuntário.
2. Desaperte os parafusos (1) da tampa do lado esquerdo
do cabeçote e retire a tampa.
3. Desaperte as porcas sextavadas (2) e o parafuso Allen
(5) e guarde o suporte giratório (3).
4. Mude as rodas dentadas (4) de acordo com a tabela
de avanço ou de rosca.
5. Posicione o suporte de rotação de modo a que as
grandes engrenagens engrenam nas mais pequenas.
Depois aperte novamente as porcas sextavadas.
Certifique-se de que há um jogo de 0,005 - 0,007 mm
entre as engrenagens. Um ajuste demasiado
apertado das engrenagens leva ao ruído excessivo e
ao aumento do desgaste.
6.
Volte a montar a tampa (preste atenção ao
interruptor de posição!) e volte a ligar a máquina à
fonte de alimentação.
38.5.2 Avanço manual
• O avanço manual do deslizador longitudinal é realizado por
meio de um volante (1).
• O avanço manual do deslizador transversal é realizado por meio
de um volante (2).
• O avanço manual do deslizador superior é realizado por meio
de um volante (3).
38.5.3 Avanço automático
AVISO
Aguarde que a máquina fique completamente parada antes de fazer
quaisquer alterações nas posições da alavanca seletora. Se necessário, utilize
o interruptor de funcionamento momentânea para ajudar no acionamento
de uma alavanca.
