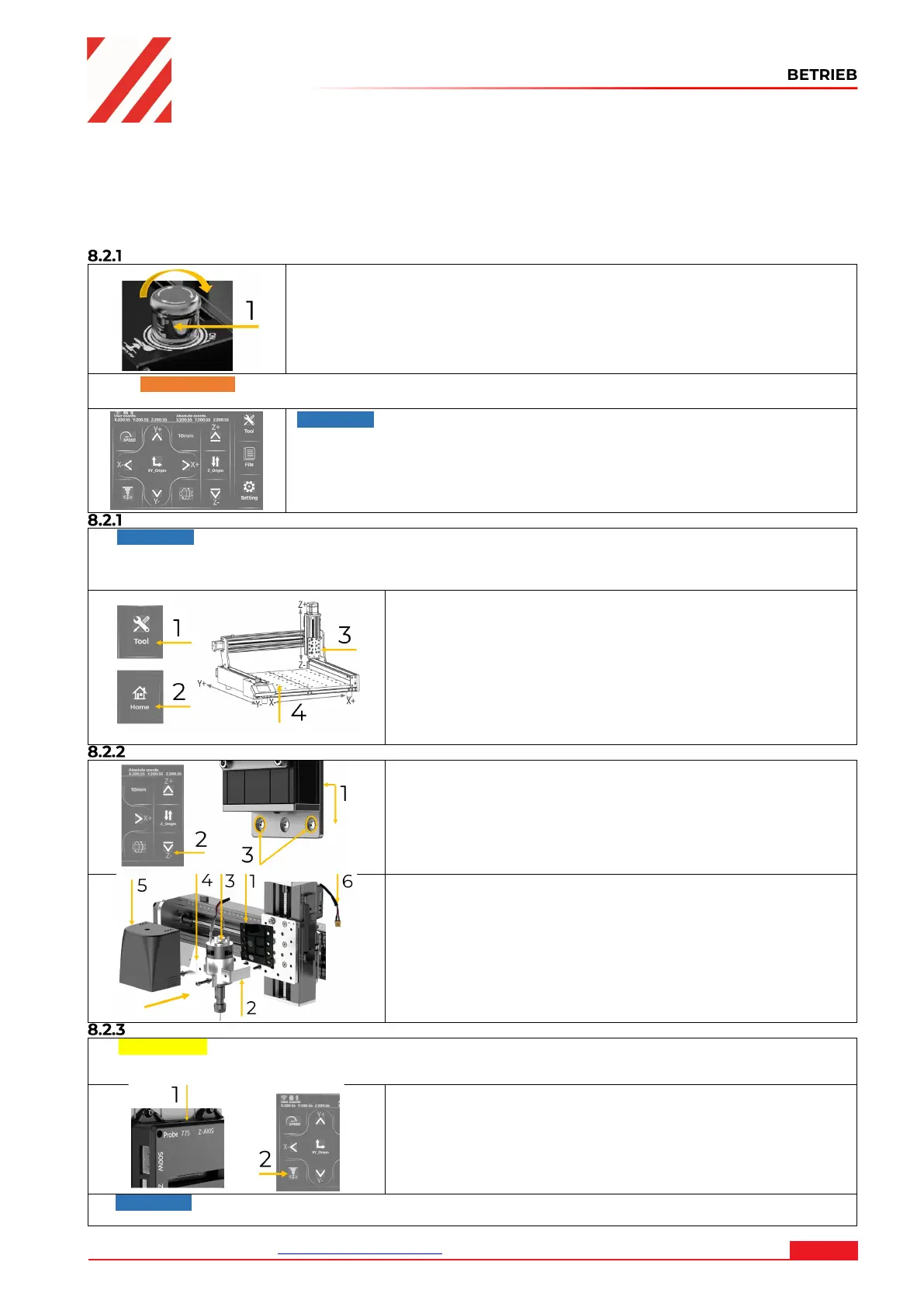

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 19
CTF45P_230V
• Vor jedem Arbeitsvorgang müssen alle Komponenten und Anschlüsse auf festen Sitz
überprüft.
• Verlassen Sie die Maschine beim Start eines neuen Programms auf keinen Fall. Sobald
Gefahr für Mensch oder Maschine besteht, betätigen Sie unverzüglich den Not-Aus-
Schalter.
8.2 Bedienung
Maschine Ein/Ausschalten
EINSCHALTEN:
Durch Drehen des Not Aus Schalters (1) im Uhrzeigersinn ist dieser
entriegelt, die Maschine ist betriebsbereit und das Bedienpult ist aktiv.
AUSSCHALTEN in Gefahrensituationen:
Betätigen Sie durch Drücken den Not Aus Schalter (1) und die
Maschine wird vom Strom getrennt und abgeschaltet.
WARNUNG: Entriegeln des Not-Aus-Schalters nach Notfallsituationen, kann erst nach
Beseitigung der Notfallsituation erfolgen!
HINWEIS: Nach dem die Maschine eingeschaltet ist und der Start-
Bildschirm am Display aufleuchtet, ist die Maschine bereit. Sollte dies
nicht der Fall sein, nehmen Sie die Maschine vom Strom, wechseln die
Positionen der Reihenkabel unter dem Bedienpult und versuchen den
Vorgang erneut.
Bewegungstest vor Erstinbetriebnahme
HINWEIS: Vor der Erstinbetriebnahme ist ein Bewegungstest der Maschine durchzuführen!
Wenn der Test erfolgreich abgeschlossen ist, können Sie weiter fortfahren.
Achten Sie bei der Referenzfahrt darauf, dass keine Verbindungskabel und Stecker geklemmt
oder abgezogen werden. Verwenden Sie im Notfall den Not-Aus-Knopf!
• Drücken Sie im Hauptmenü „Werkzeug“ (1) die Taste
„Startseite“ (2) damit wird eine Referenzfahrt
ausgeführt und der Spindelkopf (3) fährt zur linken
vorderen Ecke (4) (neben Bedienpult) der Maschine
und fährt automatisch die Endlagen der Achsen X-, Y-,
Z+ an.
• Alle Endlagen sind mit Endschalter überwacht.
Nachdem einer dieser Endschalter ausgelöst wird,
muss dieser über das Bedienpult entriegelt werden.
Montage Spindelmotor
Z-Achse positionieren
• Maschine einschalten
• Z-Achse (1) nach unten bewegen durch Drücken am
Bedienpult der Taste „Z-“
• Verfahrweg fortfahren bis die Bohrungslöcher“ (3) für
Motorhalterung zugänglich sind
• Maschine ausschalten
Spindelmotor montieren
• Motorschutzhalterung (1) mit 4 Schrauben M5x8 an der
Z-Achse befestigen
• Motorhalterung (2) mit 2 Schrauben M5x12 befestigen
• Spindelmotor (3) in der Motorhalterung platzieren und
mit Leiste (4) und mit 2 Stück M5x12 Schraube fixieren
• Motorschutzkappe (5) aufsetzen
• Verdindungskabel (6) an Z-Achse „775“ anschliessen
Spindelmotor Test
VORSICHT: Bevor Sie den Spindelmotor starten, müssen Sie darauf achten, dass alle loosen
Komponeten festgeschraubt wurden und dass sich keine Gegenstände in der Nähe der Spindel
befinden! Halten Sie immer genügend Abstand zu allen rotierenden Komponenten!
• Vergewissern Sie sich dass Motorverbindungskabel (1)
an Z-Achse „775“ anschlossen ist
• Maschine einschalten
• Spindelmotor durch Drücken am Startbildschirm
„Spindel“ (2) aktivieren
• Spindelmotor durch erneutes Drücken deaktivieren
• Maschine auschalten
HINWEIS: Sollte der Funktionstest nicht funktionieren, überprüfen Sie die Verkabelung vom
Spindelmotor zur Z-Achse und wiederholen den Test.
