TECHNIK / TECHNIC / TECHNICKÁ ČÁST
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 7
CD3675TOP_400V
3 TECHNIK / TECHNIC / TECHNICKÁ ČÁST

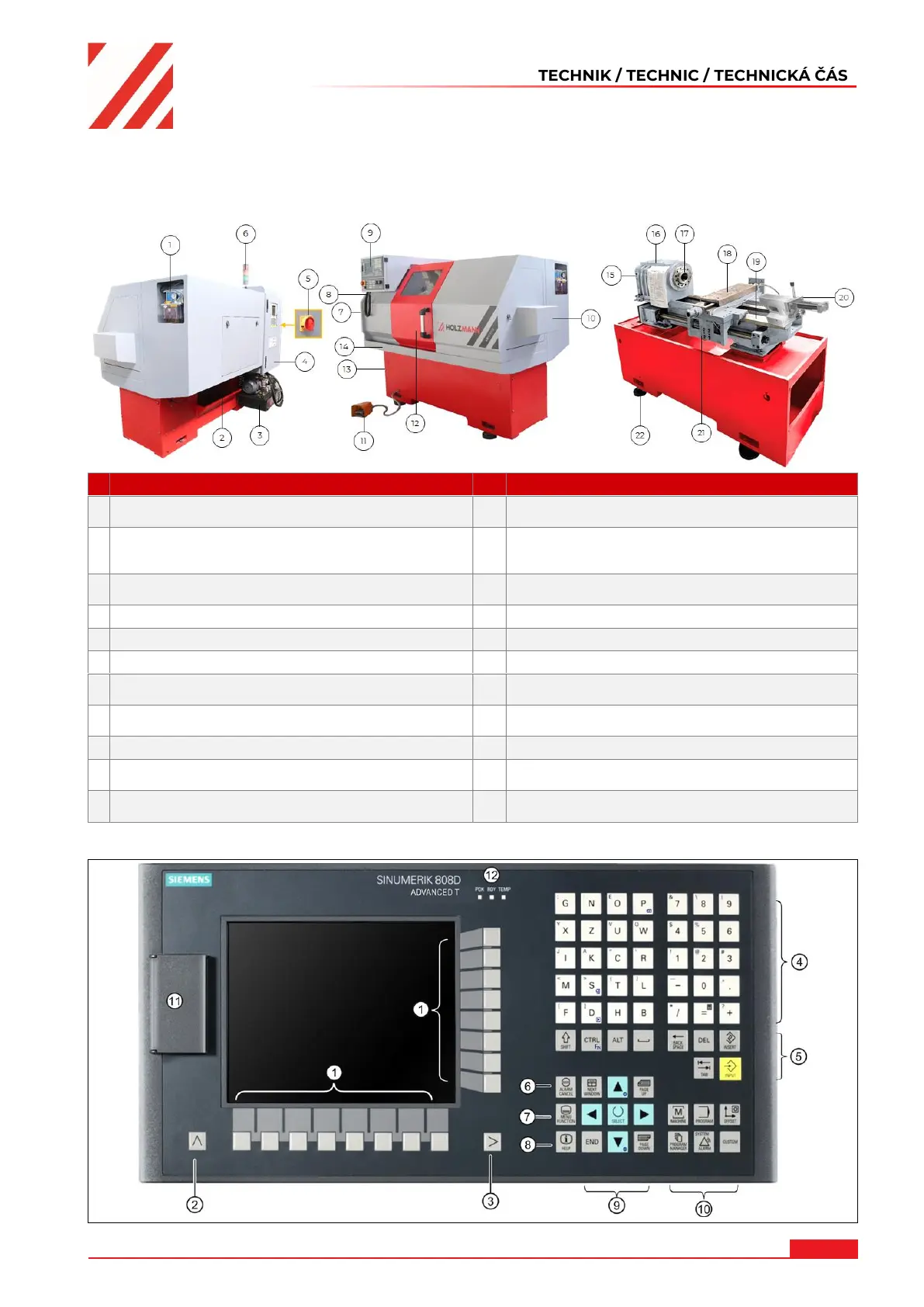

3.1 Komponenten / Components / Komponenty
Basisgestell / basic stand / Základní rám
#
Beschreibung / Description
#
Beschreibung / Description
1
Zentralschmierung / central lubrication / Centrální
mazání
12
Bedienertür / operator door / Dvířka obsluhy
2
Wartungstür Kühlmitteleinheit /
maintenance door coolant unit / Revizní dvířka
chladicí jednotky
13
Wartungstür Motor / maintenance door motor /
Revizní dvířka motoru
3
Hydraulikeinheit / hydraulic unit / Hydraulická
jednotka
14
Spänewanne / chip tray / Zásobník třísek
4
Schaltschrank / electrical cabinet / Skříňový rozvaděč
15
Spindelbohrung / spindle bore / Otvor vřetena
5
Hauptschalter / main switch / Hlavní spínač
16
Spindelstock / headstock / Vřeteník
6
Signalleuchte / signal light / Signální světlo
17
Spindeleinheit / spindle unit / Vřetenová jednotka
7
Wartungstür Riemen / maintenance door belt /
Revizní dvířka řemenu
18
Querschlitten / cross slide / Příčné saně
8
E-Handrad / E-handwheel / Elektronické ruční
kolečko
19
Drehmaschinenbett / lathe bed / Lože soustruhu
9
Bedienpult / control panel / Ovládací pult
20
Reitstock / tailstock / Koník
10
Wartungstür Reitstock / maintenance door tailstock /
Revizní dvířka koníku
21
Längsschlitten / longitudinal slide / Podélné saně
11
Fußpedal Drehfutter / foot pedal jaw chuck / Nožní
pedál sklíčidla soustruhu
22
Maschinenfuß / machine foot / Patka stroje
3.1.1 Bedienpult PPU / control panel PPU / Ovládací pult PPU
