BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 26
CD3675TOP_400V
Die Werkstücke müssen vor der Bearbeitung sicher und fest auf der Maschine eingespannt
werden. Die Spannkraft sollte dabei so bemessen sein, dass die Mitnahme des Werkstücks sicher
gewährleistet ist, aber keine Beschädigung oder Verformung des Werkstücks auftritt.
Werkstück einspannen (hydraulisch)
1. Verwenden Sie nur die angegebenen Schrauben zur Befestigung des Drehfutters und der
Spannbacken und ziehen Sie sie mit dem angegebenen Drehmoment an. Stellen Sie
sicher, dass die Schrauben regelmäßig fest angezogen werden.
2. Berücksichtigen Sie bei der Bestimmung des Spanndrucks die Höhe der Aufsatzbacke. Ist
die Höhe größer als die Standardhöhe, ist der Zylinderdruck zu reduzieren.
3. Achten Sie beim Spannen oder Lösen eines Werkstücks im Spannfutter darauf, dass Ihre
Hände nicht vom Werkstück, den Backen oder dem Reitstock eingeklemmt werden.
4. Halten Sie bei der Bearbeitung langer Werkstücke das freie Ende des Werkstücks immer
mit dem Reitstock oder einer Lünette (falls vorhanden) fest.
5. Bevor Sie ein Werkstück in das Drehfutter einspannen, vergewissern Sie sich mit einem
Manometer, dass der Zylinder, der das Drehfutter betätigt, mit dem richtigen
hydraulischen Druck beaufschlagt wird. Ein zu niedriger Spanndruck verringert die
Spannkraft der Backen, wodurch das Werkstück aus dem Spannfutter herausfliegen kann.
Ein zu hoher Spanndruck kann das Drehfutter beschädigen, was zu einem Verlust der
Backenkraft führen kann.
6. Wenn das Werkstück nicht zentriert ist, lösen Sie die Backen und richten Sie das Werkstück
neu aus.
7. Wenn Sie die Maschine nach dem Ausschalten für längere Zeit stillsetzen, spannen Sie das
Werkstück immer aus. Andernfalls kann das Gewicht des Werkstücks dazu führen, dass
sich die Backen des Drehfutters öffnen oder dass sich die Reitstockspindel zurückzieht,
wenn das Werkstück mit dem Reitstock gehalten wird und das Werkstück fällt herunter
und beschädigt die Maschine.
8.9.1 3-Backenfutter
Das mit Ihrer Maschine mitgelieferte 3-Backenfutter ist ein Scroll-Futter, d.h. alle drei Backen
bewegen sich gleichmäßig. Diese Backenkonfiguration wird verwendet, um konzentrische
Werkstücke zu halten, die mit gleichem Druck von allen drei Backen zentriert werden. Im
Lieferumfang ist auch ein Satz Umkehr-Aufsatzbacken enthalten, der zusätzliche
Werkstückkonfigurationen ermöglicht. Das Backenfutter wird durch Betätigung des Fußpedals
geklemmt oder gelöst.

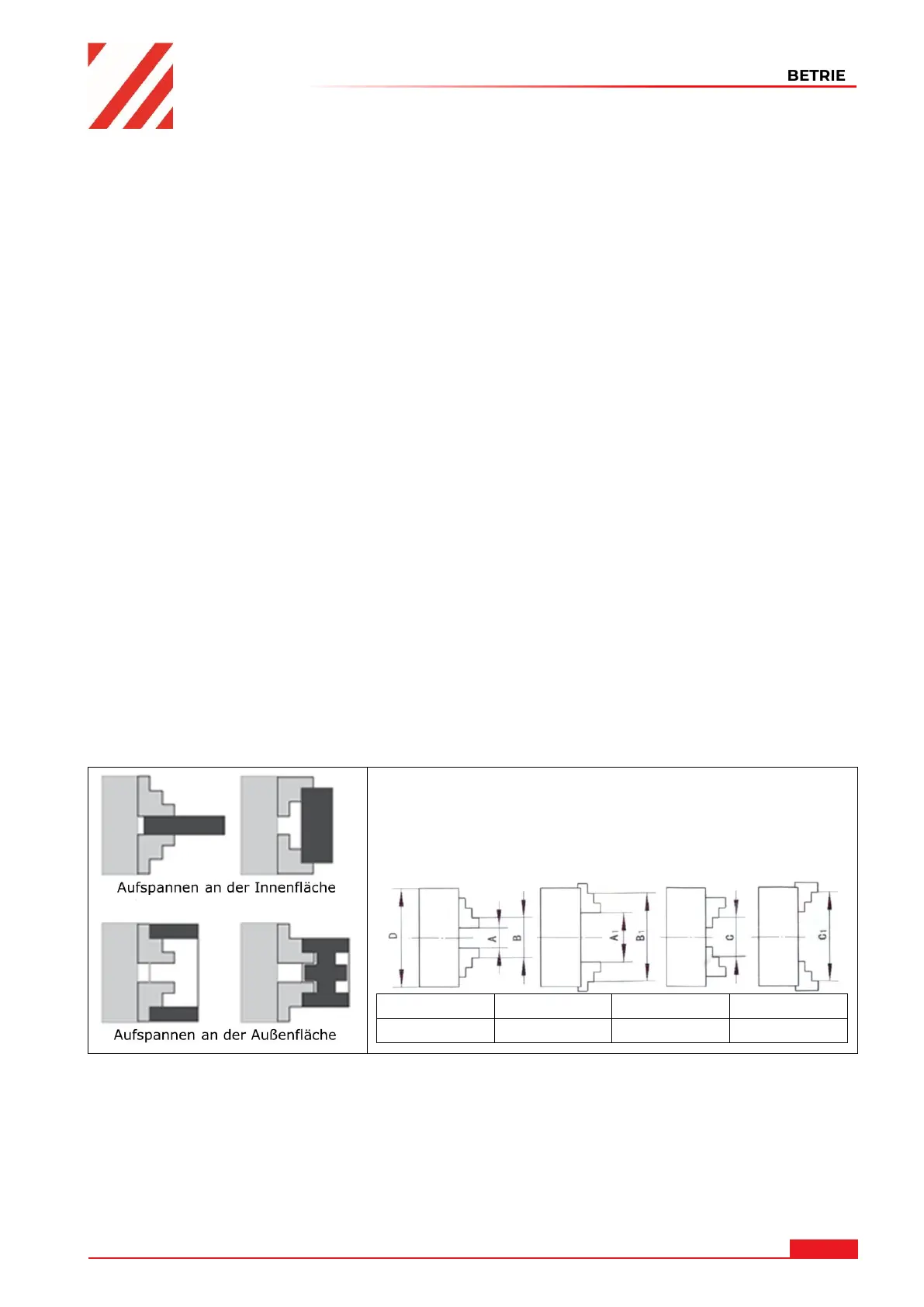

Beide Backensätze können ein Werkstück sowohl auf der
Innen- als auch auf der Außenseite aufnehmen – siehe
Abbildung links.
Unabhängig davon, wie Sie die Backen konfigurieren,
achten Sie darauf, dass das Werkstück fest im Backenfutter
eingespannt ist.
Ø D
A – A1
B – B1
C – C1
200 mm
4 –85 mm
65 – 200 mm
65 – 200 mm
8.10 Bedienanleitung SIEMENS SINUMERK 808D ADVANCED
Die komplette Sinumerik 808D Dokumentation setzt sich aus den folgenden Bedienanleitungen
zusammen.
Handbücher die für den Bediener, CNC Programmierer und auch für das Wartung und
Instandhaltung der erforderlich sind.
Handbuch Programmieren und Bedienen (Drehen)
o Teil 1 Bedienung Drehen
o Teil 2 Programmieren Drehen
o Teil 3 Programmieren Drehen im ISO Code
