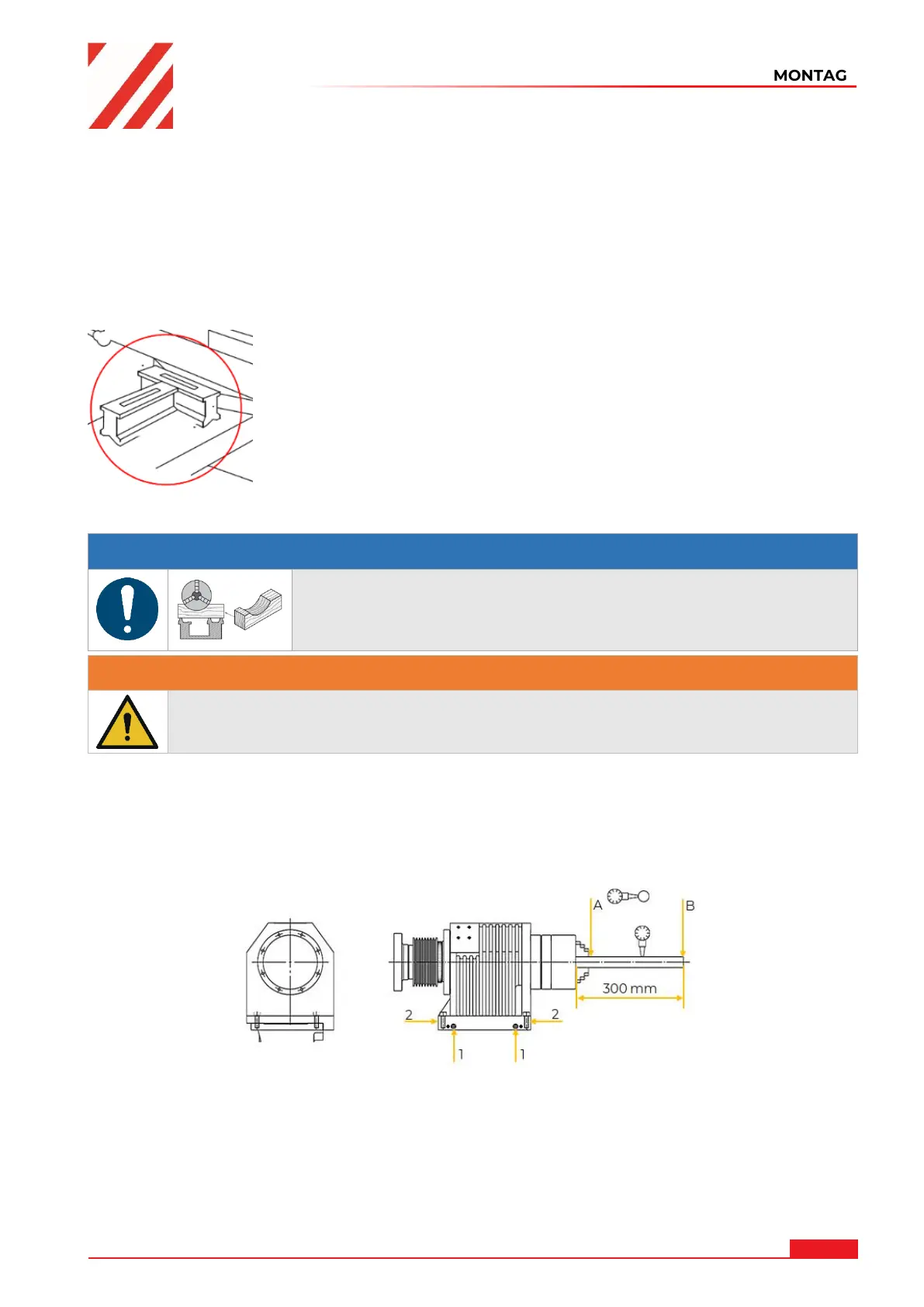

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 18
CD3675TOP_400V
7.1.6 Zusammenbau
Die Maschine kommt vormontiert, es ist lediglich die elektrische Verbindung herzustellen
7.2 Maschineneinstellungen
7.2.1 Maschine ausrichten/nivellieren
Nach Montage und Inbetriebnahme empfiehlt sich vor dem ersten Arbeitseinsatz eine
Überprüfung der Maschinenausrichtung und -nivellierung. Um die Arbeitsgenauigkeit zu
gewährleisten, sollten Ausrichtung und Nivellierung in der Folge in regelmäßigen Abständen
wiederholt werden.
Verwenden Sie zum Nivellieren der Maschine eine Präzisions-Wasserwaage
(gemäß DIN 877) mit einer Genauigkeit von 0,02 mm auf 1000 mm. Damit
lässt sich die Horizontalität der Maschinenachse sowohl in Längs- als auch
in Querrichtung hinreichend genau überprüfen.
Bei verankerter Montage: Ziehen Sie die Muttern der Ankerschrauben erst
drei bis vier Tage nach dem Aushärten des Zementes vorsichtig und
gleichmäßig an.
Wiederholen Sie die Überprüfung der Horizontalität einige Tage nach der
Erstinbetriebnahme und in der Folge halbjährlich.
7.2.2 Sitz des Drehfutters überprüfen
HINWE IS
Verwenden Sie keine Grauguss-Futter. Verwenden Sie nur Drehfutter
aus duktilem Gusseisen. Bevor Sie das Drehfutter demontieren,
platzieren Sie zum Schutz der präzisionsgeschliffenen Oberflächen
unter der Spindel ein stabiles Brett oder eine Drehfutter-Wiege.
WA RNUNG
Die max. Spindeldrehzahl der Maschine muss kleiner sein, als die max. zulässige
Drehzahl des verwendeten Drehfutters.
Bei der Montage eines ASA-Drehfutters muss zuerst eine Grundplatte montiert werden, und dann
wird das Drehfutter auf die Spindelnase gesetzt. Es ist einfacher, das Drehfutter zu montieren,
wenn die Grundplatte bereits gut an der Maschine befestigt ist.
7.2.3 Spindelstock justieren
Der Spindelstock wurde werkseitig ausgerichtet. Sollte wider Erwarten oder nach einer Kollision
eine Einstellung erforderlich sein, gehen Sie folgendermaßen vor:
Spannen Sie ein Ende eines Stahlrohres mit einer Länge von 300 mm und einem Durchmesser
von 50 mm in das Drehfutter des Spindelstocks. Das andere Ende läuft frei. Tragen Sie nun mit
einem scharfen Drehmeißel eine dünne Schicht ab. Die mit der Messuhr oder Schublehre
gemessenen Werte an Punkt A und B müssen übereinstimmen. Ist dies nicht der Fall, müssen Sie
zur Korrektur der Differenz die Spindelstock-Befestigungsschrauben (2) lösen und mit Hilfe der
Einstellschraube (2) eine Neujustierung vornehmen. Drehen Sie anschließend die
Befestigungsschrauben wieder fest und wiederholen Sie Drehung, Messung und Justierung so
lange, bis die Messwerte übereinstimmen und die Maschine rund läuft.
