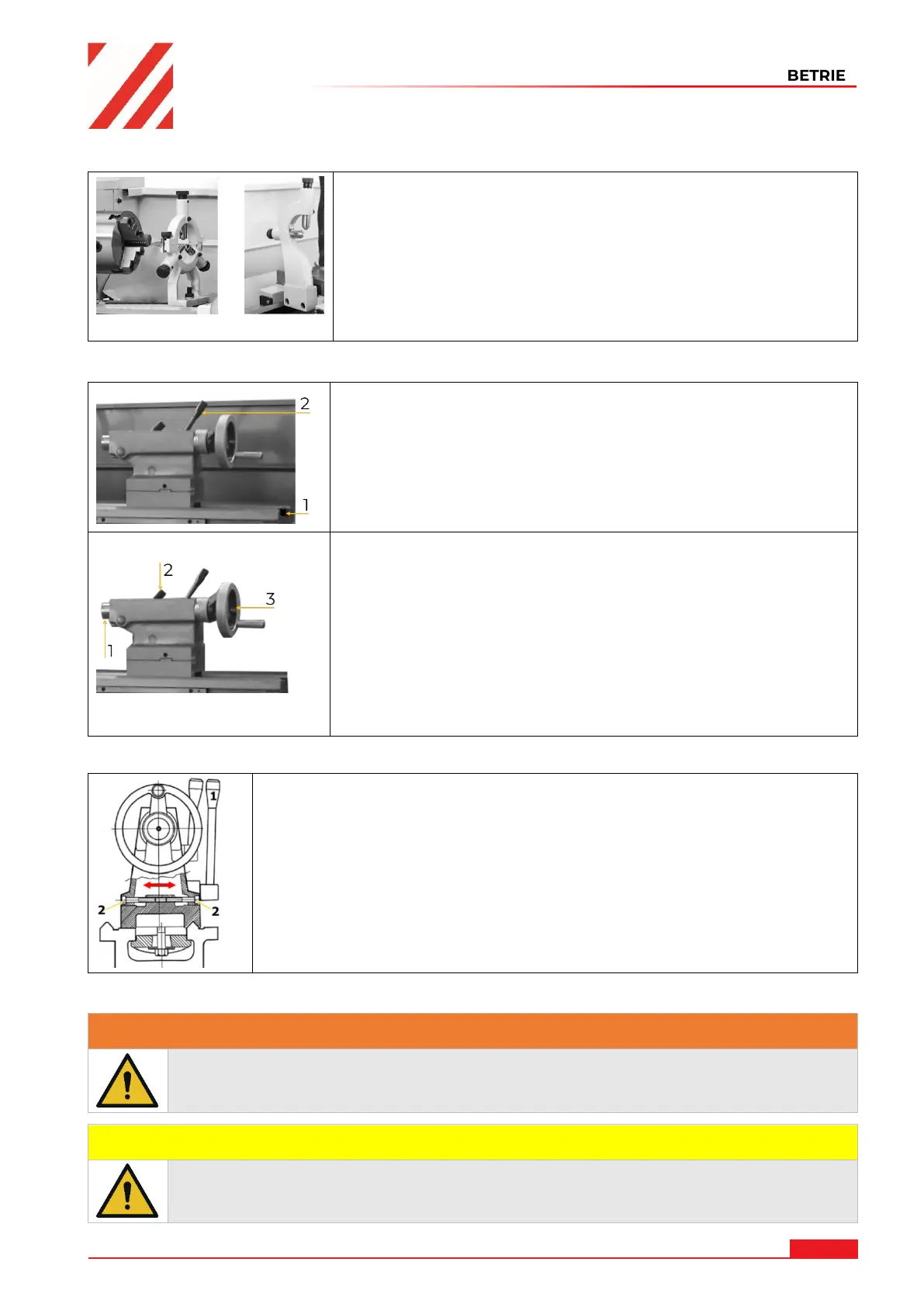

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 25
CD3275ECO_400V
8.7 Montage von Lünetten
Symbolfoto
Verwenden Sie die mitlaufende bzw. die feststehende Lünette
zum Abstützen langer Drehteile, wenn die Schnittkraft des
Drehmeißels ein Durchbiegen des Drehteiles erwarten lässt.
8.8 Reitstock
Der Reitstock dient als Gegenlager beim Drehen zwischen den
Spitzen sowie zur Aufnahme von Bohr-, Senk- und
Reibwerkzeugen. Er wird auf den Wangen des Maschinenbettes
geführt und kann an jeder beliebigen Stelle durch einen
Klemmhebel (2) festgeklemmt werden.
Der Reitstock ist mit einer Endlagen-Stoppschraube (1) im
Maschinenbett (Gussbett) gesichert, um ein unbeabsichtigtes
herausschieben des Reitstockes zu verhindern (siehe Bild links).
Symbolfoto
Die Reitstockpinole (1) ist durch eine Gewindespindel und ein
Handrad (3) verschiebbar und kann mit einem Klemmhebel (2)
festgeklemmt werden. Ein Innenkegel in der Pinole nimmt die
Zentrierspitze, ein Bohrfutter oder Werkzeuge mit kegeligem
Schaft auf.
Spannen Sie in die Reitstockpinole Ihr erforderliches
Werkzeug ein.
→ Verwenden Sie zum Ein- und/oder Nachstellen die Skala auf
der Pinole.
Klemmen Sie die Pinole mit dem Klemmhebel fest.
→ Mit dem Handrad fahren Sie die Pinole ein und aus.
8.8.1 Querversetzen des Reitstockes
Das Querversetzen des Reitstockes wird beim Drehen langer, kegeliger
Körper benötigt.
Lösen Sie dazu den Reitstock-Klemmhebel (1) und die Einstellschrauben (2)
links und rechts am Reitstock.
Der gewünschte Querversatz kann mit Hilfe der, auf der Rückseite des
Reitstockes angebrachten Skala, eingestellt werden.
Klemmhebel und Einstellschrauben abschließend wieder festziehen.
8.9 Allgemeine Arbeitshinweise
WARNUNG
Spannen Sie keine Werkstücke ein, die über dem zulässigen Spannbereich der
Werkstückaufnahmen, Drehfutter etc. liegen. Die Spannkraft eines Drehfutters ist bei
Überschreiten des Spannbereichs zu gering. Die Spannbacken können sich lösen.
VORS ICHT
Prüfen Sie regelmäßig den geschlossen Zustand der Spannbolzen.
