MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 19
CD3275ECO_400V

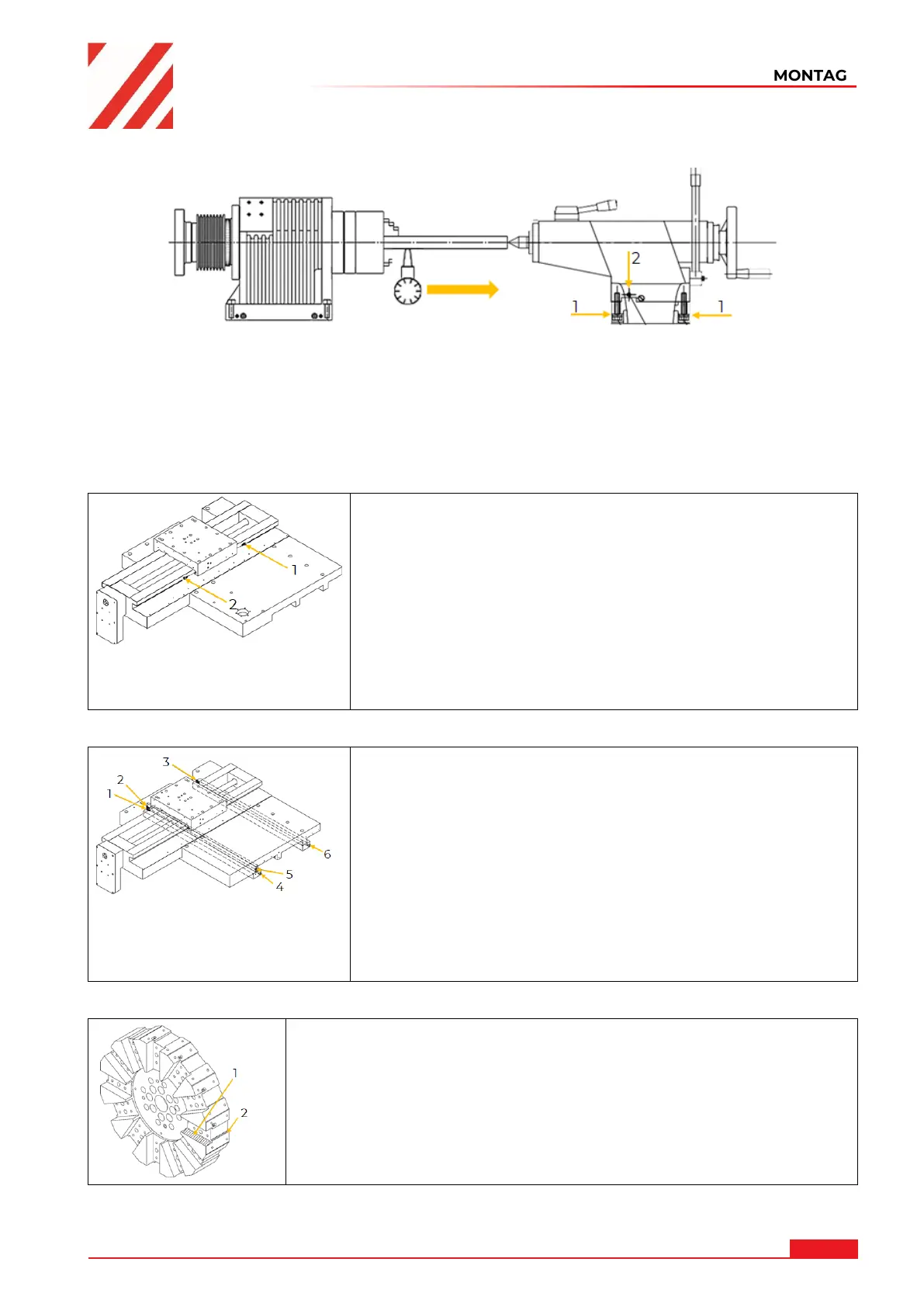

7.2.4 Reitstock justieren
Spannen Sie zum Justieren des Reitstocks ein geschliffenes Stahlrohr mit einer Länge von 300 mm
zwischen Spindelstock- und Reitstockspitze (siehe Abbildung oben). Befestigen Sie am
Längsschlitten eine Messuhr und setzten Sie den Abtaststift am Stahlrohr an.
Führen Sie jetzt den Längsschlitten mit manuellem Vorschub entlang des Werkstückes. Zeigt die
Messuhr dabei unterschiedliche Werte an, lösen Sie die Klemmschrauben (1) und nehmen Sie mit
der Einstellschraube eine Neujustierung vor. Wiederholen Sie den Vorgang so lange, bis beide
Spitzen genau fluchten.
7.2.5 Gleitführungen Querschlitten justieren
Die Gleitführungen des Querschlittens sind mit
abgeschrägten Führungsleisten-Stellschrauben ausgestattet
(siehe Abbildung links), anhand derer sich jedes Spiel
beseitigen lässt, das dort mit der Zeit auftreten kann.
Sorgen Sie dafür, dass die Gleitführungen vor ihrer Justierung
gründlich gereinigt werden. Justieren Sie dann die
Führungsleisten, indem Sie stets die hintere Führungsleisten-
Stellschraube (1) ein wenig lockern und gleichzeitig die
vordere ein wenig (2) anziehen. Achten Sie darauf, dass auf der
ganzen Gleitführungsstrecke ein reibungsloser Lauf
gewährleistet wird. Eine zu stramme Einstellung führt zu
höherem Verschleiß und schwergängigem, ruckartigem Lauf.
7.2.6 Gleitführungen Längsschlitten justieren
Die Gleitführungen des Längsschlitten sind mit
abgeschrägten Führungsleisten-Stellschrauben ausgestattet
(siehe Abbildung links), anhand derer sich jedes Spiel
beseitigen lässt, das dort mit der Zeit auftreten kann.
Sorgen Sie dafür, dass die Gleitführungen vor ihrer Justierung
gründlich gereinigt werden. Justieren Sie dann die
Führungsleisten, indem Sie stets die hinteren
Führungsleisten-Stellschrauben (1, 2, 3) ein wenig lockern und
gleichzeitig die vorderen (4, 5, 6) ein wenig anziehen. Achten
Sie darauf, dass auf der ganzen Gleitführungsstrecke ein
reibungsloser Lauf gewährleistet wird. Eine zu stramme
Einstellung führt zu höherem Verschleiß und
schwergängigem, ruckartigem Lauf.
7.2.7 Einstellungen Werkzeugrevolver
Werkzeugrevolver mit Montagebock auf den Querschlitten montieren.
Radiusfläche (1) ausrichten: geforderte Genauigkeit = 0,03 mm
Achsenfläche (2): geforderte Parallelgenauigkeit = 0,02 mm
Rundgenauigkeit prüfen: geforderte Genauigkeit = -0,03 mm
