MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 17
CD3275ECO_400V
Der Raumbedarf der Maschine sowie die erforderliche Tragfähigkeit des Untergrundes resultieren
aus den technischen Daten (Abmessungen, Gewicht) ihrer Maschine. Beachten Sie bei der
Gestaltung des Arbeitsraumes um die Maschine die örtlichen Sicherheitsvorschriften.
Berücksichtigen Sie bei der Bemessung des erforderlichen Raumbedarfs, dass die Bedienung,
Wartung und Instandsetzung der Maschine jederzeit ohne Einschränkungen möglich sein muss.
Der gewählte Aufstellort muss einen passenden Anschluss an die Spannungsversorgung
gewährleisten.

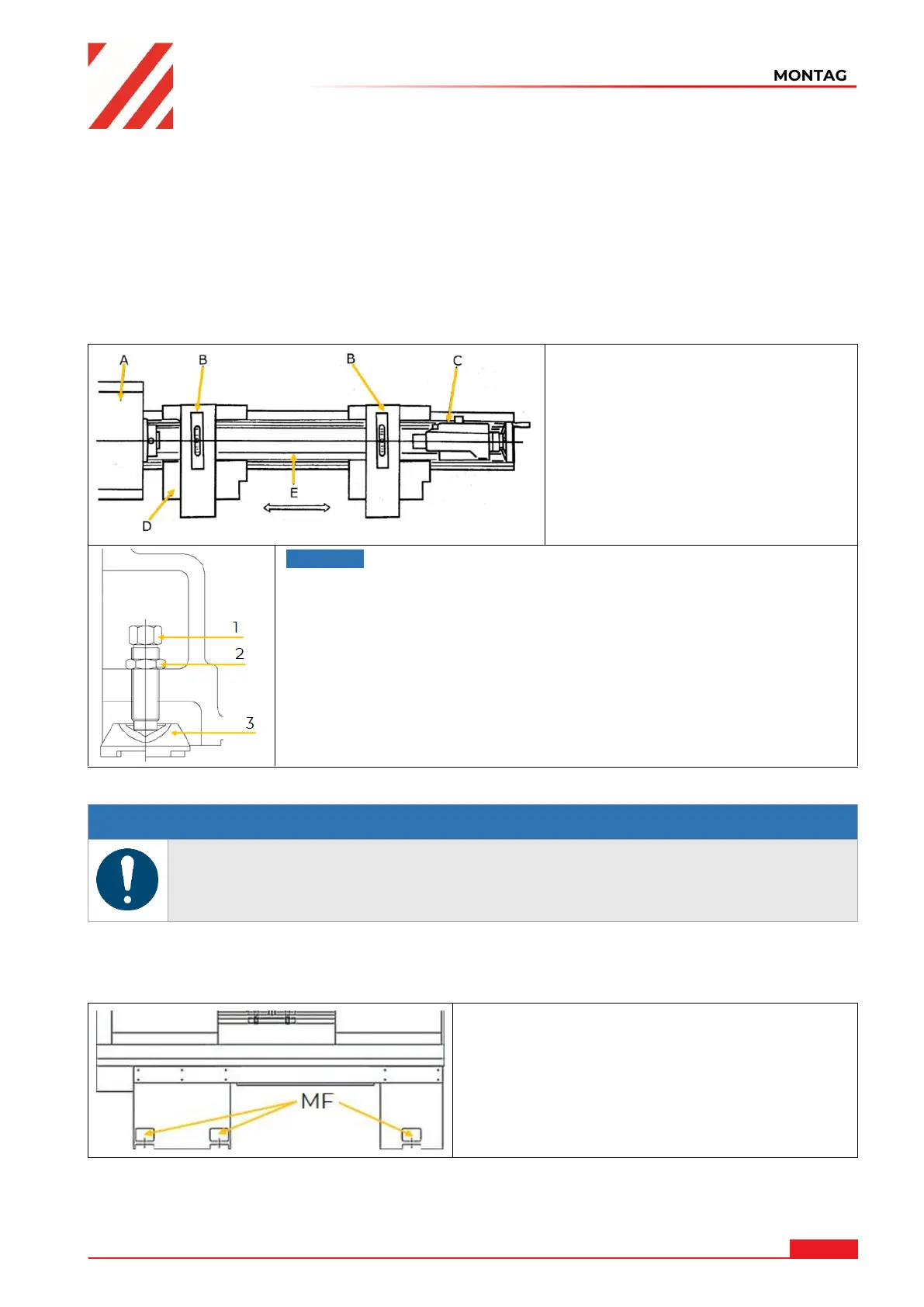

7.1.4 Verankerungsfreie Montage
Nachdem die Maschine auf dem dafür vorgesehenen Aufstellort in die gewünschte Position
gebracht wurde, ist sie mittels der Druckschrauben in der Längs- und Querachse zu nivellieren.
A … Spindelstock;
B… Präzisionswaage;
C … Reitstock;
D … Querschlitten
E … Bettführung
HINWEIS: Der Einsatz von Maschinenfüßen erleichtert das Nivellieren
der Maschine und reduziert Vibrationen
1. Setzen Sie die Stellscheibe (3) unter den Maschinenunterbau.
2. Montieren Sie die Nivellierschrauben (1) und Muttern (2) wie
abgebildet.
3. Richten Sie die Maschine mit einer Präzisionswasserwaage
(Genauigkeit: 0,02 mm auf 1000 mm Länge) aus.
4. Sichern Sie die Nivellierschrauben (1) nach dem Nivellieren mit den
Muttern (2) gegen verdrehen.
5. Überprüfen Sie die Ausrichtung nach einigen Tagen der Maschine im
Einsatz und justieren Sie ggfs. nach.
7.1.5 Verankerte Montage
HINWE IS
Eine ungenügende Steifigkeit des Untergrunds führt zur Überlagerung von
Schwingungen zwischen der Maschine und dem Untergrund (Eigenfrequenz von
Bauteilen). Bei ungenügender Steifigkeit des Gesamtsystems werden schnell kritische
Drehzahlen erreicht, was zu schlechten Drehergebnissen führt.
Verwenden Sie die verankerte Montage um eine steife Verbindung mit dem Untergrund zu
erreichen. Dadurch wird das Vibrationspotenzial reduziert. Die verankerte Montage ist immer
dann sinnvoll, wenn Drehmesser bzw. Drehwerkzeuge mit HM Legierung verwendet und/oder
große Teile bis zur Maximalkapazität der Maschine bearbeitet werden sollen.
1. Maschine auf die Ankerschrauben (MF) mit
Stellscheibe setzen.
2. Danach die Maschine ausrichten und
Schrauben anziehen.
3. Ausrichtung der Maschine nach dem
Festziehen der Kontermuttern erneut prüfen.
4. Nivelliervorgang erforderlichenfalls
wiederholen
7.1.6 Zusammenbau
Die Maschine kommt vormontiert, es ist lediglich die elektrische Verbindung herzustellen
