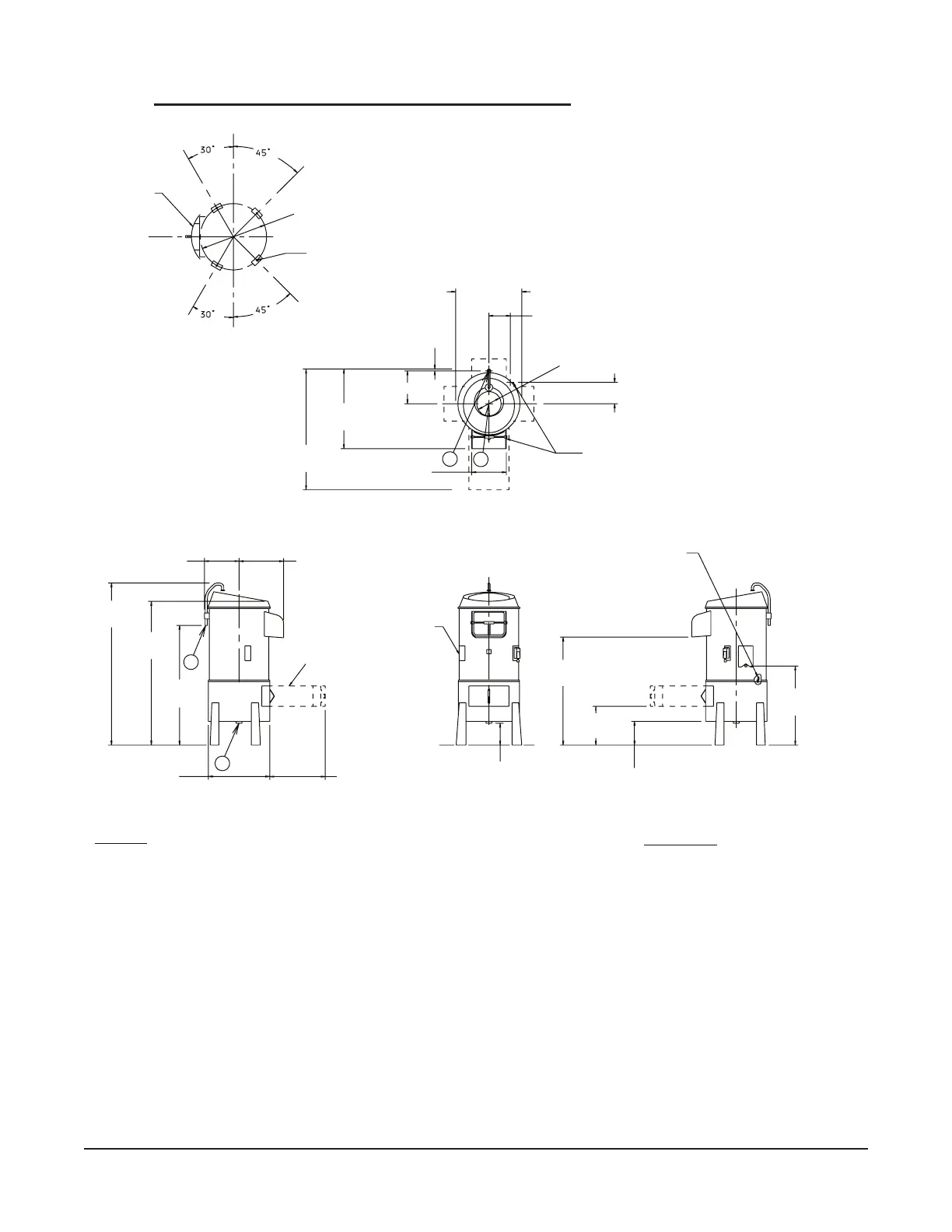

6.6.1 DIMENSIONS DE L’ÉPLUCHEUSE
EPLUCHEUSE MODELE 6340
(AVEC BAC A EPLUCHURES)
L'INSTALLATION DE PLOMBERIE DOIT ETRE
CONFORME AUX CODES D'HYGIENE, DE
SECURITE ET DE PLOMBERIE EN VIGUEUR.
AVERTISSEMENT
P1 - RACCORDEMENT D'EAU : FILETAGE GAZ FEMELLE STANDARD DE 1/2"
P2 - RACCORDEMENT DE VIDANGE : FILETAGE GAZ STANDARD DE 2"
REMARQUES :
TOUTES LES DIMENSIONS MESUREES A PARTIR DU SOL PEUVENT
PRENDRE JUSQU'A 13/16" (2,1 cm) A CAUSE DU REGLAGE DES PIEDS.
POIDS D'EXPEDITION APPROXIMATIF DE L'EPLUCHEUSE AVEC BAC A
EPLUCHURES : 201 Lbs (91,2 kg)
POIDS D'EXPEDITION APPROXIMATIF DE L'EPLUCHEUSE SANS LE BAC A
EPLUCHURES : 147 Lbs (66,7 kg)
POIDS NET DE L'EPLUCHEUSE ET DU BAC A EPLUCHURES : 190 Lbs (86,2 kg)
30,2 cm
141,0 cm
125,1 cm
104,1 cm
P2
P2P1
P1
30,2 cm
68,8 cm
20,6 cm
33,7 cm
94,0 cm
19,1 cm
L'EPLUCHEUSE EST FIXEE AU BAC
A EPLUCHURES, COMME INDIQUE,
PAR QUATRE VIS SITUEES SUR UN
PLAN RADIAL PAR RAPPORT A
L'AXE. LE MONTAGE PEUT
ETRE FAIT DE FACON A CE
QUE L'EVACUATION SE FASSE
DANS L'UNE OU L'AUTRE DES
QUATRE POSITIONS INDIQUEES
DANS LA VUE DU DESSUS.
LES RACCORDEMENTS D'EAU ET D'ELECTRICITE
GARDENT LA MEME POSITION PAR RAPPORT A LA
GOULOTTE D'EVACUA
TION LORSQUE L'EPLUCHEUSE
EST ORIENTEE DANS UNE AUTRE POSITION
D'EVACUATION.
VUE EN PLAN DU BAC A EPLUCHURES
MONTRANT LES ORIFICES PERCES
DANS LES PIEDS POUR UNE
FIXATION AU SOL SI NECESSAIRE.
48,3 cm
ESPACE REQUIS
POUR LE RETRAIT
DU FILTRE DU BAC A
EPLUCHURES
69,2 cm
105,1 cm
28,6 cm
57,6 cm
1,6 cm
LEGENDE
18,6 cm
18,6 cm
57,9 cm
1,3 cm
4 ORIFICES ESPACES
COMME INDIQUE
FILTRE DU
BAC A
EPLUCHURES
OUVERTURE DE
21,1 cm
RETIRER LE
CACHE POUR REGLER
LA TENSION DE
LA COURROIE
FILTRE DU
BAC A
EPLUCHURES
40,0 cm
53,3 cm
Schéma d’installation (avec bac)
