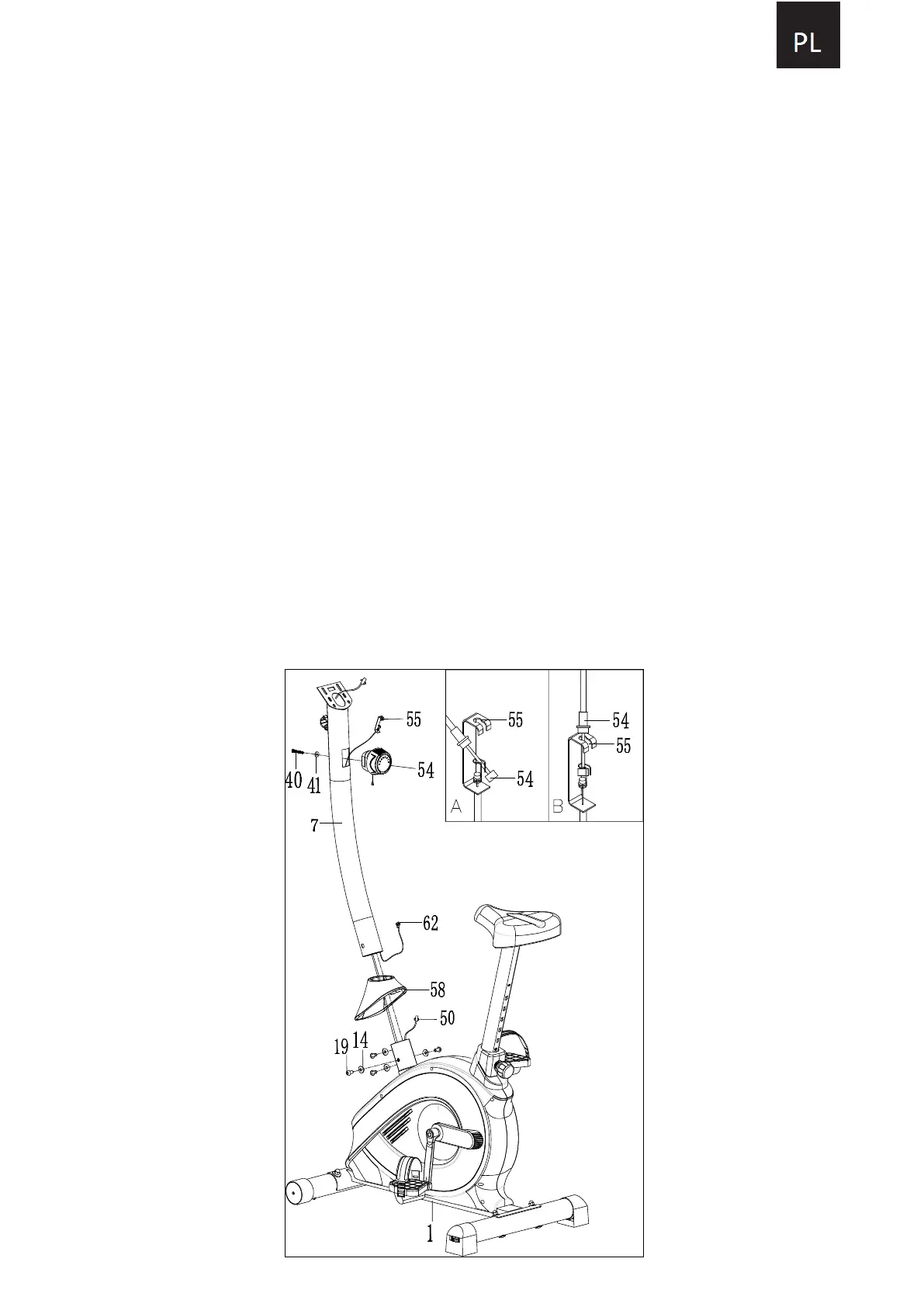

3. Montaż wspornika kierownicy, osłony wspornika kierownicy i pokrętła regulacji
naprężenia
Wykręć cztery śruby M8x15 (19), cztery podkładki Ø20xØ8x2.0 (14) z ramy głównej (1).
Przesuń osłonę słupka kierownicy (58) w górę do wspornika kierownicy (7).
Przełóż linkę napinającą (55) przez dolny otwór słupka kierownicy (7) i wyciągnij ją z
kwadratowego otworu wspornika kierownicy (7).
Podłącz przewód czujnika (50) z ramy głównej (1) do przedłużacza przewodu czujnika (62)
ze wspornika kierownicy (7).
Włóż słupek kierownicy (7) na rurę ramy głównej (1) i zabezpiecz czterema śrubami M8x15
(19), czterema podkładkami Ø20xØ8x2.0 (14), które zostały usunięte. Przesuń osłonę
słupka kierownicy (58) w dół do słupka kierownicy (7).
Wykręcić śrubę M5x55 (40) i dużą podkładkę Ø5 (41) z pokrętła regulacji naprężenia (54).
Włóż końcówkę linki oporowej pokrętła regulacji naprężenia (54) do haka sprężyny linki
napinającej (55), jak pokazano na rysunku A (rys. 3)
Pociągnij linkę oporową pokrętła regulacji naprężenia (54) do góry i wcisnąć ją w szczelinę
metalowego wspornika linki napinającej (55), jak pokazano na rysunku B ( rys. 3).
Przymocuj pokrętło regulacji naprężenia (54) do słupka kierownicy (7) za pomocą śruby
M5x55 (40) i dużej podkładki Ø5 (41), które zostały usunięte.
