PREMIUM PR:O passive 2.0

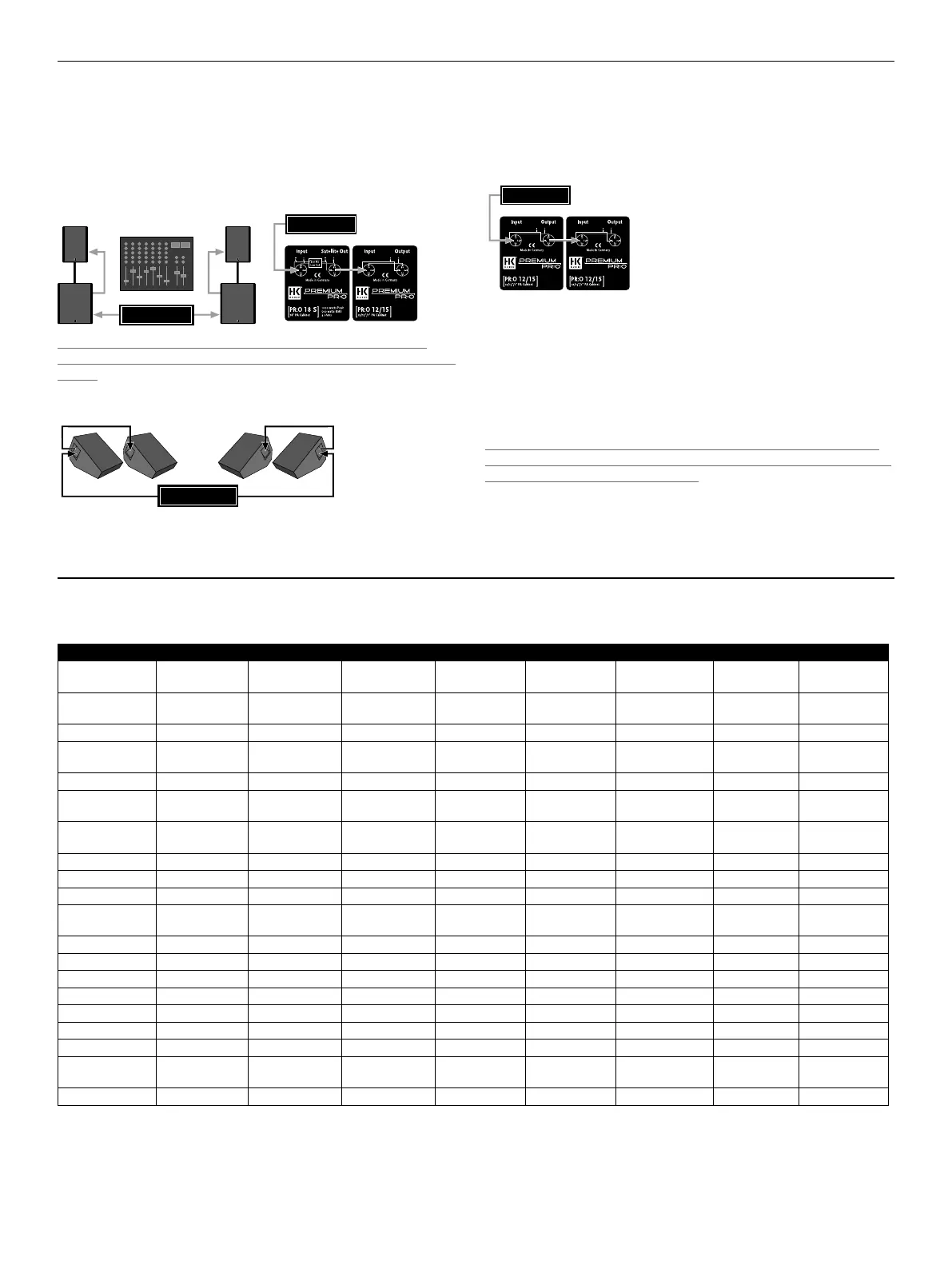

2.2 PR:O 8 / 10 X / 12 / 15 / 15 X als Satellitenlautsprecher mit

PR:O 18 S bzw. PR:O 210 S

Verbinden Sie den Lautsprecherausgang des Powermixers bzw. der Endstu-

fe zuerst mit dem Eingang des Subwoofers PR:O 18 S/ PRO 210 S. Verbin-

den Sie dann den Satellite Out des Subwoofers mit dem Eingang (In) der

Fullrangelautsprecher PR:O 8, PR:O 10 X, PR:O 12, PR:O 15 oder PR:O 15 X.

Power Mixer

Poweramp

Hinweis: Die Nennimpedanz der Systeme PR:O 18 S/ PR:O 210 S in

Kombination mit PR:O 8, PR:O 10 X, PR:O 12, PR:O 15 oder PR:O 15 X ist

4 Ohm.

2.3 PR:O 10 X, PR:O 12 M und PR:O 15 X

Monitor Amp

Verbinden Sie den Lautsprecherausgang der Monitor-Endstufe mit dem

Eingang (In) der Monitore PR:O 10 X, PR:O 12 M und PR:O15 X. Je nach

Ausführung der verwendeten Endstufe bzw. Powermixers können mehrere

PR:O 10 X, PR:O 12 M und PR:O 15 X parallel an einen Endstufenkanal ange-

schlossen werden.

Poweramp

Hinweis:

• Bei Paralleschaltung von zwei PR:O 10X, PR:O 12 M oder PR:O 15 X beträgt

die Gesamtimpedanz 4 Ohm.

• Bei Paralleschaltung von drei PR:O 10 X, PR:O 12 M oder PR:O 15 X beträgt

die Gesamtimpedanz 2,7 Ohm.

• Bei Paralleschaltung von vier PR:O 10 X, PR:O 12 M oder PR:O 15 X beträgt

die Gesamtimpedanz 2 Ohm.

Achtung: Die Gesamtnennimpedanz der angeschlossenen Monitore darf

die Mindest-Impedanz des Endstufenkanals nicht unterschreiten! Ansons-

ten kann die Endstufe zerstört werden!

• English • Français• Deutsch • Español

4 Technische Daten

Modell PR:O 8 PR:O 10 X PR:O 12 PR:O 12 M PR:O 15 PR:O 15 X PR:O 210 S PR:O 18 S

Frequenzgang

+/- 3 dB

89 Hz – 19 kHz 95 Hz – 19 kHz 68 Hz – 19 kHz 70 Hz – 19 kHz 60 Hz – 19 kHz 60 Hz – 19 kHz 60 Hz – 150 Hz 48 Hz – 150 Hz

Frequenzgang

-10 dB

63 Hz – 19 kHz 80 Hz – 19 kHz 60 Hz – 19 kHz 63 Hz – 19 kHz 53 Hz – 19 kHz 53 Hz – 19 kHz 40 Hz – 150 Hz 38 Hz – 150 Hz

Max SPL @ 10% THD* 122 dB 126 dB 128 dB 128 dB 128 dB 128 dB 126 dB 129 dB

Empﬁ ndlichkeit

1 W @ 1m*

97 dB 99 dB 104 dB 104 dB 104 dB 104 dB 101 dB 104 dB

Belastbarkeit, peak 1200 W 1200 W 1200 W 1200 W 1200 W 1200 W 1500 W 1,500 W

Belastbarkeit,

program

600 W 600 W 800 W 800 W 800 W 800 W 1,000 W 1,000 W

Belastbarkeit,

nominal (RMS)

300 W 300 W 400 W 400 W 400 W 400 W 500 W 500 W

Lautsprecher 1x 8" 1x 10" 1x 12" 1x 12" 1x 15" 1x 15" 2x 10" 18"

Hochtontreiber 1" 1" 1" 1" 1" 1" - -

Impendanz 8 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 8 Ohm 4 Ohm 4 Ohm

Hochtonschutz

(passiv)

Dynamische Schutz-

schaltung

Dynamische Schutz-

schaltung

Dynamische Schutz-

schaltung

Dynamische Schutz-

schaltung

Dynamische Schutz-

schaltung

Dynamische Schutz-

schaltung

- -

Horncharakteristik 80° x 80° CD-Horn 90° x 60° CD-Horn 60° x 40° CD-Horn 60° x 40° CD-Horn 60° x 40° CD-Horn 60° x 40° CD-Horn - -

Trennfrequenz 2,5 kHz, 12 dB/Okt. 2,2 kHz, 12 dB/Okt. 2 kHz, 12 dB/Okt. 2 kHz, 12 dB/Okt. 2 kHz, 12 dB/Okt. 2 kHz, 12 dB/Okt. 150 Hz, 12 dB/Okt. 150 Hz, 12 dB/Okt.

Anschlüsse 2x Speakon NL4 2x Speakon NL4 2x Speakon NL4 2x Speakon NL4 2x Speakon NL4 2x Speakon NL4 2x Speakon NL4 2x Speakon NL4

Aufstellwinkel - 30° - 30° - 45°

Hochständerﬂ ansch MonoTilt 3° DuoTilt 3°/7° DuoTilt 3°/7° - DuoTilt 3°/7° DuoTilt 3°/7° 2x M20 1x M20

Flugpunkte 3x M8 3x M8 3x M8 - 3x M8 3x M8 - -

Rollen - - - - - - - Optional 100 mm

Abmessungen

(B x H x T)

27 x 42 x 27.5 cm 32 x 48.5 x 30 cm 41 x 58 x 37 cm 39 x 56 x 38 cm 47.5 x 62 x 41.5 cm 47.5 x 62 x 45 cm 36 x 61 x 53 cm 53 x 61 x 64 cm

Gewicht 10 kg / 22.1 lbs 12.9 kg / 28.4 lbs 18.5 kg / 40.8 lbs 16.5 kg / 36.4 lbs 22.5 kg / 50.8 lbs 22 kg / 48.5 lbs 26 kg / 57.3 lbs 40 kg / 88.2 lbs

Die Verstärkerleistung zum Betrieb der passiven PREMIUM-PR:O-Boxen sollte zwischen 600 W RMS @ 4 Ohm und 800 W RMS @ 4 Ohm pro Verstärkerkanal betragen.

Um genügend Leistungsreserven bei dynamischen Musiksignalen bereitstellen zu können, sollte die Spitzenleistung der Endstufe mindestens 1200 W @ 4 Ohm pro Kanal betragen.

*) half space **) Trennfrequenz der aktiven Weiche 24 dB/Oktave
