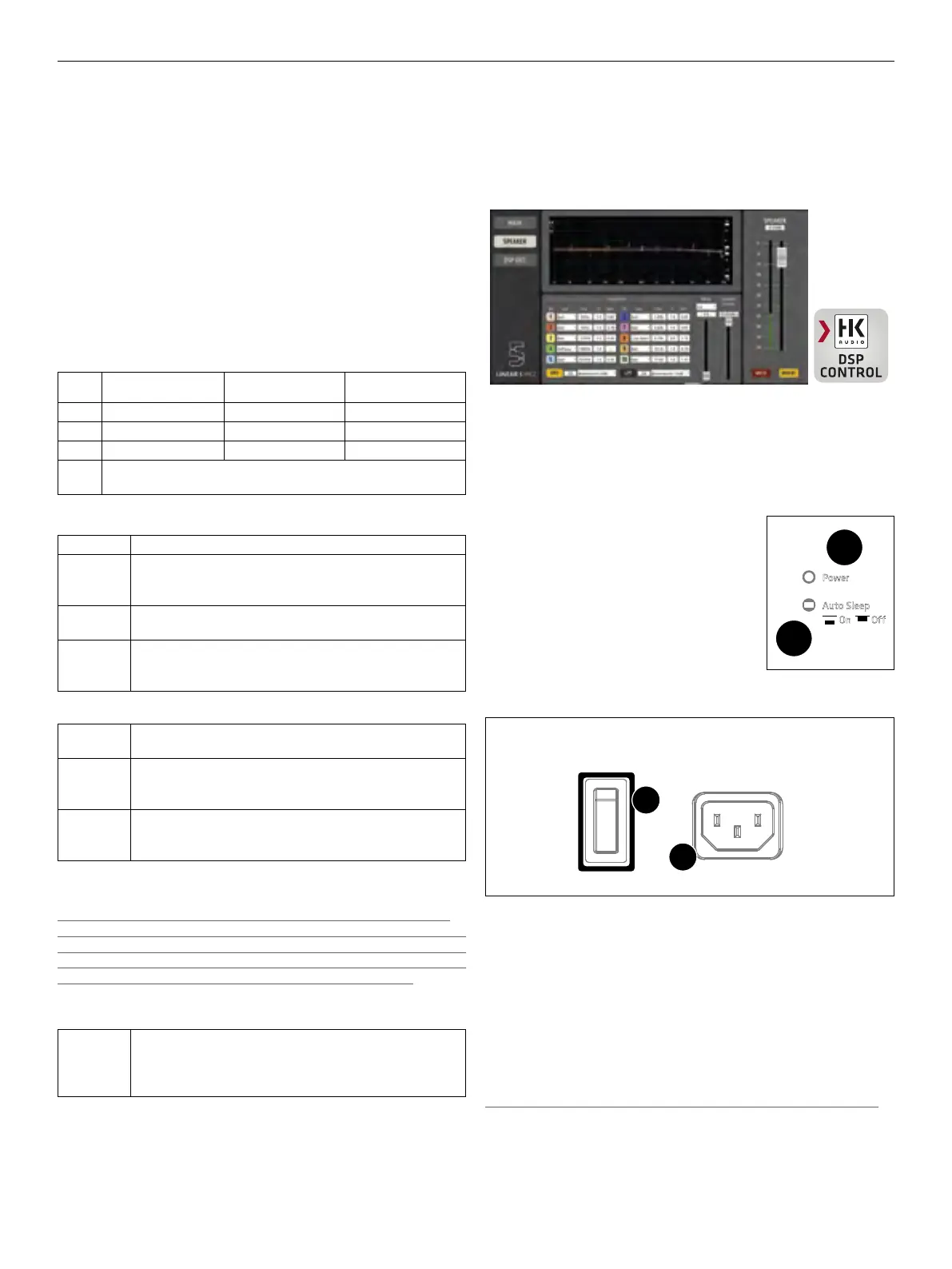

LINEAR 5 MK II 1.0
13
zu LINEAR5 MK II auf www.hkaudio.com zur Verfügung steht. Eine Kurzbe-
schreibung der DSP-Funktionen finden Sie unter
●
8
Preset.
●
7
Data
Diese LED leuchtet orange, wenn Daten über die Netzwerkbuchse fließen.
●
8
Preset
Über den Preset-Wahltaster lassen sich die voreingestellten Werks-Presets
sowie ein über die Remote-Software DSP CONTROL konfigurierbares User-
Preset abrufen. Durch einmaliges Tippen auf den Wahltaster können Sie durch
die Presets 1 bis 4 scrollen.
Die Nutzung von User-Presets (4 Remote) ist in einer separaten Bedienungs-
anleitung beschrieben, die im Download-Bereich zu LINEAR5 MK II auf www.
hkaudio.com zur Verfügung steht.
Preset-Übersicht:
LINEAR 5 MK II
110 XA, 112 XA, 115 XA
LINEAR 5 MK II
112 FA, 115 FA
LINEAR 5 MK II
115 Sub A, 118 Sub A
1 Flat Flat Front
2 Monitor Boost Cardioid 1:1 vertical
3 Low Cut Low Cut Cardioid 1:1 horizontal
4 Remote (Abruf der über Remote-Software
HK Audio DSP CONTROL gespeicherten Einstellungen)
Die Werks-Presets der LINEAR 5 MK II XA/FA-Modelle:
Flat über den Wiedergabebereich hinweg linearer Frequenzgang
Monitor auf Anwendung als quer liegender Bühnenmonitor opti-
miert, korrigiert die durch Bodenankopplung verursachte
Überbetonung des Tieftonbereiches mittels Pegelreduktion
Boost betont den Tieftonbereich, etwa beim Einsatz im Stand-
Alone-Betrieb ohne Subwoofer.
Low Cut optimiert für die Nutzung als Topteil in Verbindung mit
dem LINEAR 5 MKII 115 Sub A oder 118 Sub A mit Hilfe eines
Hochpass-Filters
Die Werks-Presets der LINEAR 5 MK II 115 Sub A und 118 Sub A
Front Für den Standard-Betrieb als nach vorne gerichteter Sub-
woofer
Cardioid 1:1
vertical
Für den Cardioid-Betrieb zweier übereinander gestapelten
Subwoofer mit einem nach vorne gerichteten LINEAR 5 MKII
Subwoofer. (siehe auch Kapitel 4.2)
Cardioid 1:1
horizontal
Für den Cardioid-Betrieb zweier nebeneinander stehenden
Subwoofer mit einem nach vorne gerichteten LINEAR 5 MKII
Subwoofer (siehe auch Kapitel 4.2)
Die Werks-Presets 1 bis 3 beeinflussen nur die Box selbst, nicht den DSP-Out.
Hinweis: Im Netzwerk mit verbundener Remote-Software DSP CONTROL
kann der DSP Out – auch bei Nutzung der Werks-Presets 1 bis 3 – unabhängig
von diesen Werks-Presets konfiguriert werden. Mehr dazu erfahren Sie in der
separaten Bedienungsanleitung für DSP CONTROL, welche Sie im Download-
Bereich der LINEAR 5 MK II -Produkte auf www.hkaudio.com finden.
Das Remote-Preset
Remote Hier kann ein zuvor über DSP CONTROL gespeicherters User-
Preset für die Box selbst, als auch für den DSP-Out
abgerufen werden. Die Box muss dazu nicht mit der
Remote-Software verbunden sein.
Im Auslieferungszustand entspricht das Remote-Preset dem Werks-Preset
1 (Flat/Front).
Über die Remote-Software DSP CONTROL zur Verfügung stehende DSP-
Funktionen, die als User-Preset gespeichert werden können:
Vollparametrischer 10-Band EQ mit wählbarer Filter-Charakteristik pro
Frequenzband, High-Pass- und Low-Pass-Filter mit jeweils wählbarer Filter-
Charakteristik, Limiter, Delay, Polarität, Pegel, Mute.
Die Parameter können für die Box selbst und für den DSP Out unabhängig
voneinander konfiguriert werden
.
Screenshot der Remote-Software DSP CONTROL, welche im Download-Bereich der LINEAR 5-Produkte
auf www.hkaudio.com kostenlos zur Verfügung steht. Die Parameter für „Speaker“ und „DSP Out“ sind
identisch, können aber dank doppelter DSP-Power unabhängig voneinander konfiguriert werden.
●
9
Power
Der Netzschalter ist als Kippschalter ausgeführt. In Stellung Power ist die
Elektronik eingeschaltet, im ausgeschalteten Zustand ist die Elektronik
komplett vom Netz getrennt.
●
10
Power-LED
Sobald die Elektronik mit Spannung versorgt wird,
leuchtet diese LED grün.
●
11
Mains Input
Der Netzanschluss ist als verriegelbare IEC 14
Buchse ausgelegt. In Kombination mit dem mitge-
lieferten verriegelbaren Anschlusskabel, wird das
Netzkabel arretiert und gegen versehentliches Herausrutschen gesichert..
Leave enough space for proper ventilation!
LINEAR 7
118 Sub A
MADE IN GERMANY
Power
Auto Sleep
On Off
+6 dB–6 dB
0 dB
Input
L
R
DSP Out
Thru Gain
Serial No.
Caution: Risk of electric shock! Do not open!
Refer servicing to qualified service personnel.
Attention: Risque de choc élèctrique –
ne pas ouvrir!
HK Audio is a brand of Stamer Musikanlagen GmbH
Magdeburger Str. 8 • 66606 St. Wendel • Germany
Mains Input
100-240 V~ 50-60 Hz
1 A @ 1/8 output power
Power
1
5
2
1 2
3
4
4
9
11
12
10
13
●
12
Auto Sleep
Über diesen versenkten Schalter kann die energiesparende Auto-Sleep-
Funktion ein- und ausgeschaltet werden. Ab Werk ist Auto Sleep aktiviert
(Schalter gedrückt). Diese Funktion versetzt die Elektronik in den Auto
Sleep-Modus wenn über einen Zeitraum von 4,5 Stunden weder ein Signal
anliegt, noch Daten über die Netzwerk-Buchsen eingehen oder Taster
und Regler an der Elektronik bedient werden. Ein Wieder-Aktivieren der
Lautsprecherbox ist nur durch Aus- und Einschalten des Netzschalters oder
durch Anlegen eines analogen Audiosignals am Eingang möglich.
Achtung: Die Aktivierung über die Netzwerkbuchsen ist nicht möglich.
Die Deaktivierung der Auto-Sleep-Funktion ist nur durch Bedienung des
versenkten Schalters (nicht gedrückt) möglich.
• English • Français• Deutsch • Italiano • Español
Leave enough space for proper ventilation!
LINEAR 7
118 Sub A
MADE IN GERMANY
Power
Auto Sleep
On Off
+6 dB–6 dB
0 dB
Input
L
R
DSP Out
Thru Gain
Serial No.
Mains Input
100-240 V~ 50-60 Hz
1.9 A @ 1/8 output power
Link
100-240 V~ 50-60 Hz
max. 10 A
Caution: Risk of electric shock! Do not open!
Refer servicing to qualified service personnel.
Attention: Risque de choc élèctrique –
ne pas ouvrir!
HK Audio is a brand of Stamer Musikanlagen GmbH
Magdeburger Str. 8 • 66606 St. Wendel • Germany
Power
Lock
Lock
1
5
2
1 2
3
4
4
9
11
12
10
