LINEAR 5 MK II 1.0

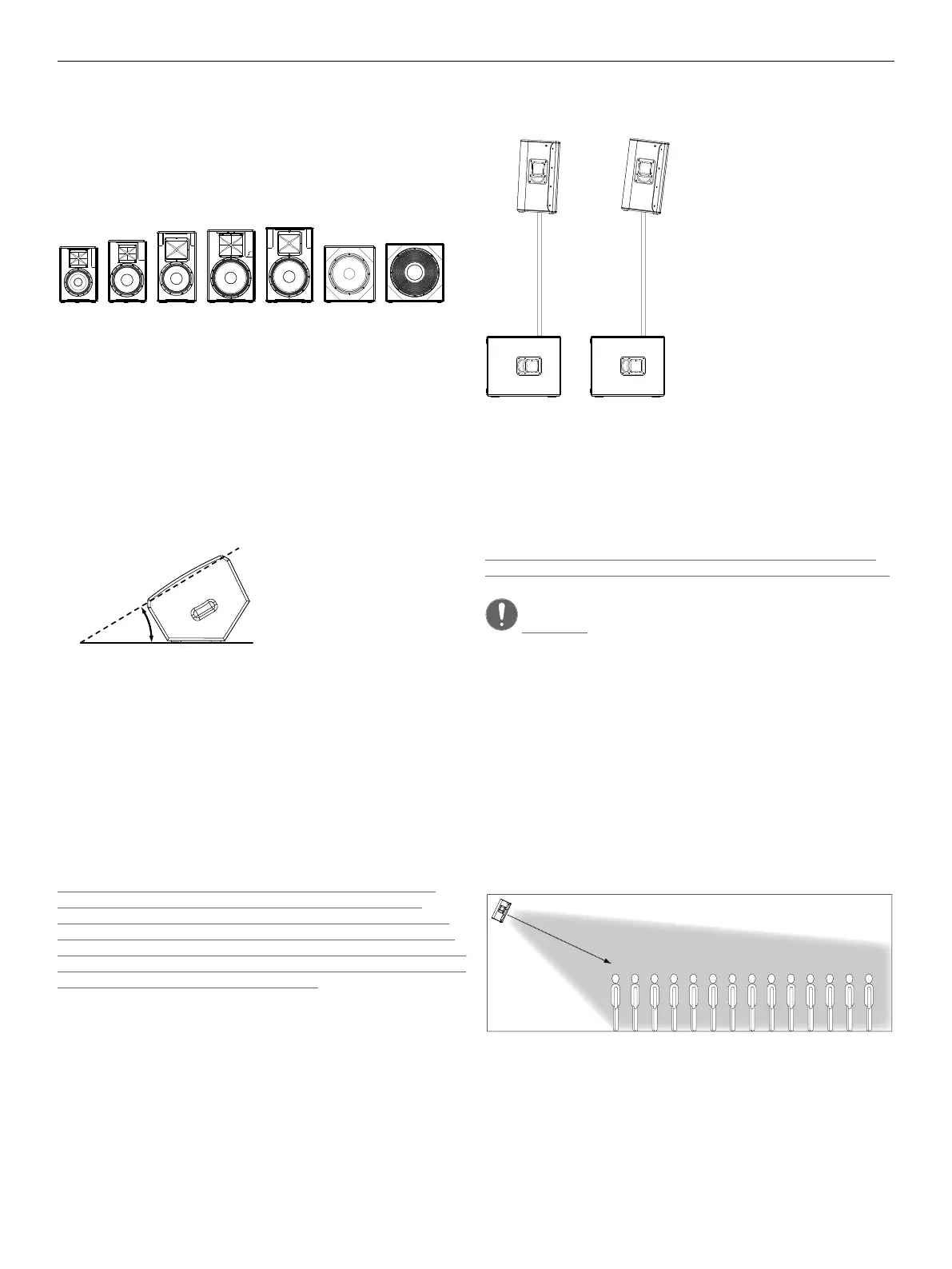

3 Panoramica dei vari modelli 110 XA, 112

XA, 112 FA, 115 XA, 115 FA, 115 Sub A,

118 Sub A

110 XA 112 XA 112 FA 115 XA 115 SUB A 118 SUB A115 FA

La serie LINEAR 5 è composta da cinque satelliti e due subwoofer:

LINEAR 5 MK II110XA, LINEAR 5 MK II112 XA, LINEAR 5 MK II 112 FA,

LINEAR 5 MK II 115 XA, LINEAR 5 MK II 115 FA, LINEAR 5 MK II 115 Sub A e

LINEAR 5 MK II 118 Sub A. I modelli multifunzionali LINEAR 5 MK II 110 XA,

LINEAR 5 MK II 112 XA e LINEAR 5 MK II 115 XA sono indicati anche per l'uso

come monitor da palco trasversale grazie alla forma dell'alloggiamento con

un'inclinazione integrata di 31°. I modelli Fullrange LINEAR 5 MK II 112 FA e LI-

NEAR 5 MK II 115 FA forniscono una maggiore pressione sonora nella gamma

delle basse frequenze grazie al volume maggiore dell'alloggiamento.

31°

LINEAR 5 MK II

110 XA / 112 XA / 115 XA

I LINEAR 5 MK II 110 XA e 112 XA sono dotati di una tromba a dispersione

ampia di 80° x 60° per una radiazione omogenea a campo vicino. La tromba

della LINEAR 5 MK II 115 XA ore un angolo di copertura medio di 70° x 50°,

mentre nella LINEAR 5 MK II 112 FA e 115 FA viene utilizzata una tromba

con una dispersione più stretta con un angolo di copertura di 60° x 40° per

consentire portate maggiori.

Le trombe non possono essere ruotate senza l’ausilio di utensili, per cui

sono meno indicate per eettuare adattamenti regolari e sono destinate

più che altro per ottimizzare l’utilizzo principale di una cassa.

Suggerimento: se utilizzato come monitor da palco trasversale, non

è assolutamente necessario ruotare la tromba; addirittura risulta

conveniente se l'angolo di copertura verticale più stretto, richiesto per

il funzionamento in verticale, viene utilizzato come angolo di copertura

orizzontale se disposto in senso trasversale. Ciò riduce al minimo l'area di

sovrapposizione con i monitor adiacenti e il rischio di feedback può essere

ridotto attraverso un allineamento più preciso.

4 Installazione

4.1 I modelli XA/FA

I satelliti LINEAR 5 MK II possono essere impilati su subwoofer, montati su

treppiedi o supporti distanziatori, installati con stae a muro o montati in

sospensione con accessori indicati.

Installazione con DuoTilt 3/7

-3° -7°

Per ottenere una distribuzione del suono ideale, tutti i satelliti sono dotati

di HK Audio DuoTilt 3/7, una ﬂangia speciale per treppiedi da 35 mm e

supporti distanziatori che consente angoli di inclinazione di -3° e -7°. Per

mantenere il baricentro ottimale della cassa sul treppiede, il DuoTilt 3/7 è

posizionato vicino al deﬂettore.

Informazioni generali sull'installazione con treppiedi

Avviso! Assicurarsi sempre di stare in piedi in modo sicuro e fare riferi-

mento alle informazioni del produttore sul carico massimo del treppiede.

Attenzione!

• È possibile utilizzare solo treppiedi la cui resistenza all’inclinazione è

garantita. Il treppiede deve essere concepito per il peso del diusore.

L'altezza massima di estensione deve essere limitata in modo tale che la

combinazione di treppiede e cassa non provochi ribaltamenti. Questo vale

per l'installazione su una superﬁcie piana e orizzontale.



• Inoltre, quando si eettua l’installazione su una superﬁcie irregolare o in

pendenza, assicurarsi che sia garantita la resistenza all'inclinazione, appe-

santendo la base del treppiede con pesi adeguati o con misure di sicurezza

di altro tipo.



• L'uso con altri dispositivi può causare instabilità che potrebbe causare

lesioni.

Sospensione:

I modelli XA e FA possono essere sospesi utilizzando i loro punti di rigging

(cavi o catene d'acciaio in connessione con il punto di attacco AP-8). I

modelli 112 FA, 115 FA e 115 XA prevedono anche il funzionamento in so-

spensione insieme all’installazione dei supporti volanti HK Audio TB-45N e

TB-45NQ (il modello Q può essere rimosso con perni a sgancio rapido).

4.2 LINEAR 5 MK II 115 Sub A e 118 Sub A

Generalmente i subwoofer LINEAR 5 MK II possono essere gestiti come qual-

siasi altro basso a irradiazione diretta. Se utilizzati in modalità cardioide, è
