LINEAR 5 MK II 1.0
28
1 Generale
Contenuto della fornitura
Durante il disimballaggio del diusore LINEAR 5 MK II, verificare che il
contenuto sia completo. La fornitura comprende la guida rapida e un cavo di
alimentazione.

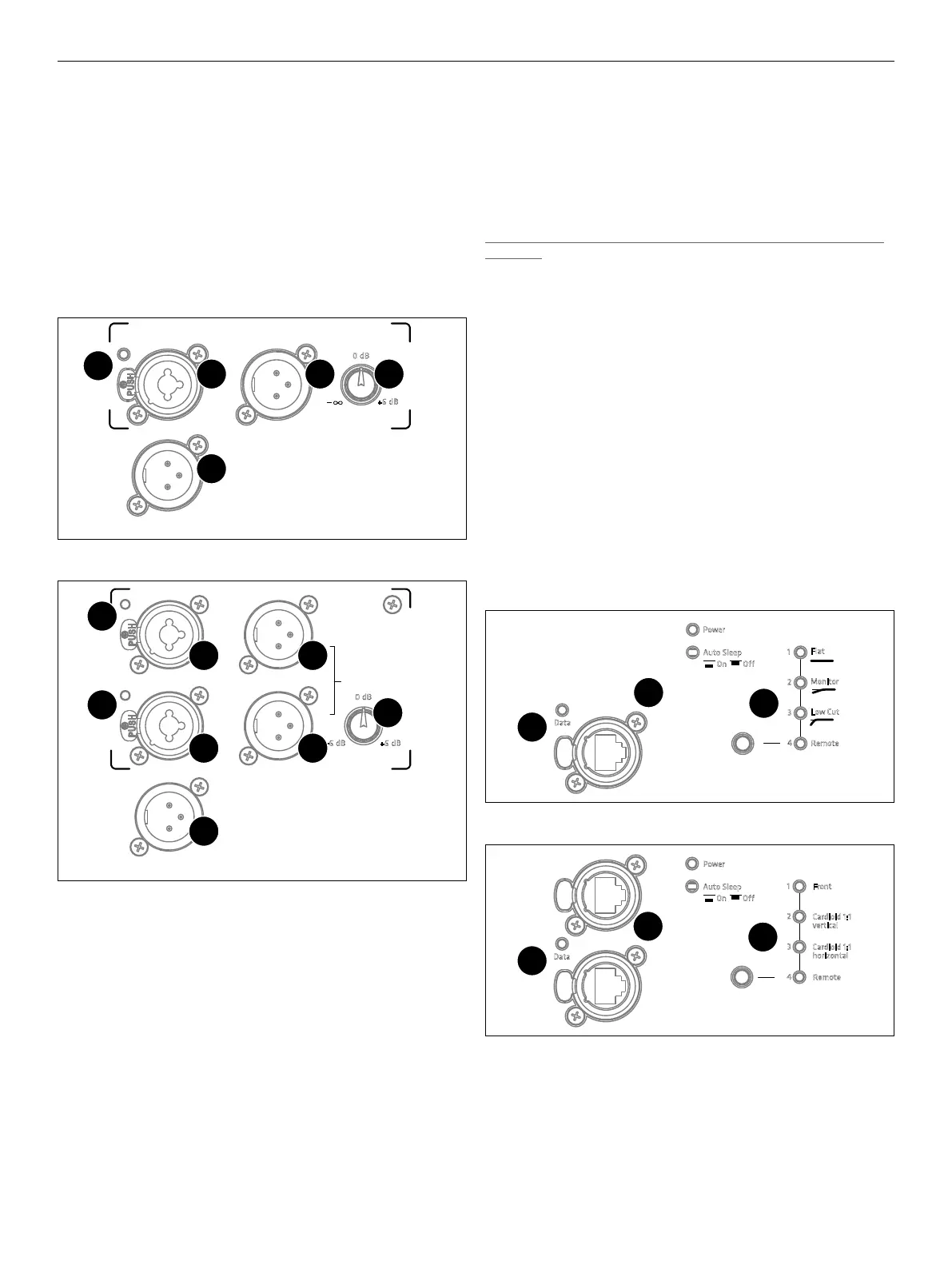

2 Collegamenti ed elementi di comando
LINEAR 7
112 FA
MADE IN GERMANY
Mains Input
100-240 V~ 50-60 Hz
1 A @ 1/8 output power
Caution: Risk of electric shock! Do not open!
Refer servicing to qualified service personnel.
Attention: Risque de choc élèctrique –
ne pas ouvrir!
HK Audio is a brand of Stamer Musikanlagen GmbH
Magdeburger Str. 8 • 66606 St. Wendel • Germany
Power
Serial No.
Power
Auto Sleep
On Off
+6 dB
0 dB
Input
DSP Out
Thru Gain
Data
Preset
1
2
3
4
Lock
Thru
In
Ethernet
Front
Cardioid 1:1
vertical
Cardioid 1:1
horizontal
Remote
1
5
2 3
4
6
7
8
Modelli LINEAR 5 MKII XA/FA
Leave enough space for proper ventilation!
LINEAR 7
118 Sub A
MADE IN GERMANY
Power
Auto Sleep
On Off
+6 dB–6 dB
0 dB
Input
L
R
DSP Out
Thru Gain
Serial No.
Mains Input
100-240 V~ 50-60 Hz
1.9 A @ 1/8 output power
Link
100-240 V~ 50-60 Hz
max. 10 A
Caution: Risk of electric shock! Do not open!
Refer servicing to qualified service personnel.
Attention: Risque de choc élèctrique –
ne pas ouvrir!
HK Audio is a brand of Stamer Musikanlagen GmbH
Magdeburger Str. 8 • 66606 St. Wendel • Germany
Power
Lock
Lock
1
5
2
1 2
3
4
4
9
11 12
10
13
Modelli LINEAR 5 MKII Sub A
●
1
Input
Presa combinata XLR/jack, ingresso bilanciato per segnali analogici.
• I modelli LINEAR 5 MK II XA/FA dispongono di un canale di ingresso.
• I subwoofer LINEAR 5 MK II 115 Sub A e LINEAR 5 MK II 118 Sub A sono dotati
di due ingressi separati per i segnali sinistro e destro. Entrambi i canali
sono identici e vengono sommati dopo la preamplificazione, quindi in
modalità mono non p28-ha importanza quale dei due canali sia collegato.
●
2
Thru
Uscita XLR bilanciata (due sul subwoofer) collegata in parallelo alla presa di
ingresso per inoltrare il segnale di ingresso presente nell’input, indipenden-
temente dal fatto che l’impianto elettronico sia abilitato o meno.
●
3
Gain
Il controller del gain regola la preamplificazione del segnale presente nell’input.
• Per i modelli XA/FA –∞ (Mute) fino a + 6dB
• Per il preamplificatore stereo del subwoofer, il controller si applica a
entrambi i canali. In questo caso la gamma di controllo è compresa tra -6
a +6dB
La posizione centrale del controller (clic centrale) corrisponde in entrambi i
casi a 0dB.
Avviso: Il segnale presente su DSP Out non viene influenzato da questo
controller.
●
4
LED Input/Limiter
Questo LED diventa verde quando è presente un segnale nell'input ed è
rosso non appena il limitatore è attivo o l'ingresso viene sovraccaricato. Se il
LED è in rosso lampeggiante, allora indica che il limitatore sta operando sui
picchi di segnale. Se diventa rosso fisso, allora è necessario diminuire il gain.
●
5
DSP Out
Presa XLR utilizzata per emettere il segnale di input analogico (proveniente
dalla presa di ingresso) o per emettere un segnale audio digitale alimentato
tramite una rete. In entrambi i casi il segnale può essere processato con il
DSP interno.
Pertanto il DSP Out rappresenta un'interfaccia di rete per l'integrazione di
una cassa attiva supplementare che per impostazione predefinita non è
compatibile con la rete.
Allo stato di consegna, è presente sul DSP Out il segnale di ingresso non
elaborato, indipendentemente dalla selezione del preset e da dove è posi-
zionato il controller del Gain.
Satelliti Ethernet
LINEAR 7
112 FA
MADE IN GERMANY
Mains Input
100-240 V~ 50-60 Hz
1 A @ 1/8 output power
Caution: Risk of electric shock! Do not open!
Refer servicing to qualified service personnel.
Attention: Risque de choc élèctrique –
ne pas ouvrir!
HK Audio is a brand of Stamer Musikanlagen GmbH
Magdeburger Str. 8 • 66606 St. Wendel • Germany
Power
Serial No.
+6 dB
0 dB
Input
DSP Out
Thru Gain
Lock
Power
Auto Sleep
On Off
Data
Flat
Monitor
Low Cut
Remote
Preset
1
2
3
4
In
Ethernet
1
5
2 3
4
6
7
8
Subwoofer ethernet
LINEAR 7
112 FA
MADE IN GERMANY
Mains Input
100-240 V~ 50-60 Hz
1 A @ 1/8 output power
Caution: Risk of electric shock! Do not open!
Refer servicing to qualified service personnel.
Attention: Risque de choc élèctrique –
ne pas ouvrir!
HK Audio is a brand of Stamer Musikanlagen GmbH
Magdeburger Str. 8 • 66606 St. Wendel • Germany
Power
Serial No.
Power
Auto Sleep
On Off
+6 dB
0 dB
Input
DSP Out
Thru Gain
Data
Preset
1
2
3
4
Lock
Thru
In
Ethernet
Front
Cardioid 1:1
vertical
Cardioid 1:1
horizontal
Remote
1
5
2 3
4
6
7
8
●
6
Ethernet In / Thru
La presa EtherCON viene utilizzata per l'integrazione in una rete. È com-
patibile con connettori RJ45 ed EtherCon (NE8 MX, NE8 MX6, NE 8 MC). I
satelliti dispongono rispettivamente di un Ethernet In e in più i subwoofer
hanno anche un Ethernet Thru. Per i bassi utilizzare la presa Ethernet Thru
per inoltrare il segnale di rete.
Utilizzare sempre cavi S/STP o S/FTP per proteggersi dalle interferenze
elettromagnetiche. Consigliamo a tale proposito l'uso di cavi CAT6. L'inte-
grazione in una rete e le funzioni di controllo da remoto sono descritte in
