LINEAR 5 MK II 1.0
16

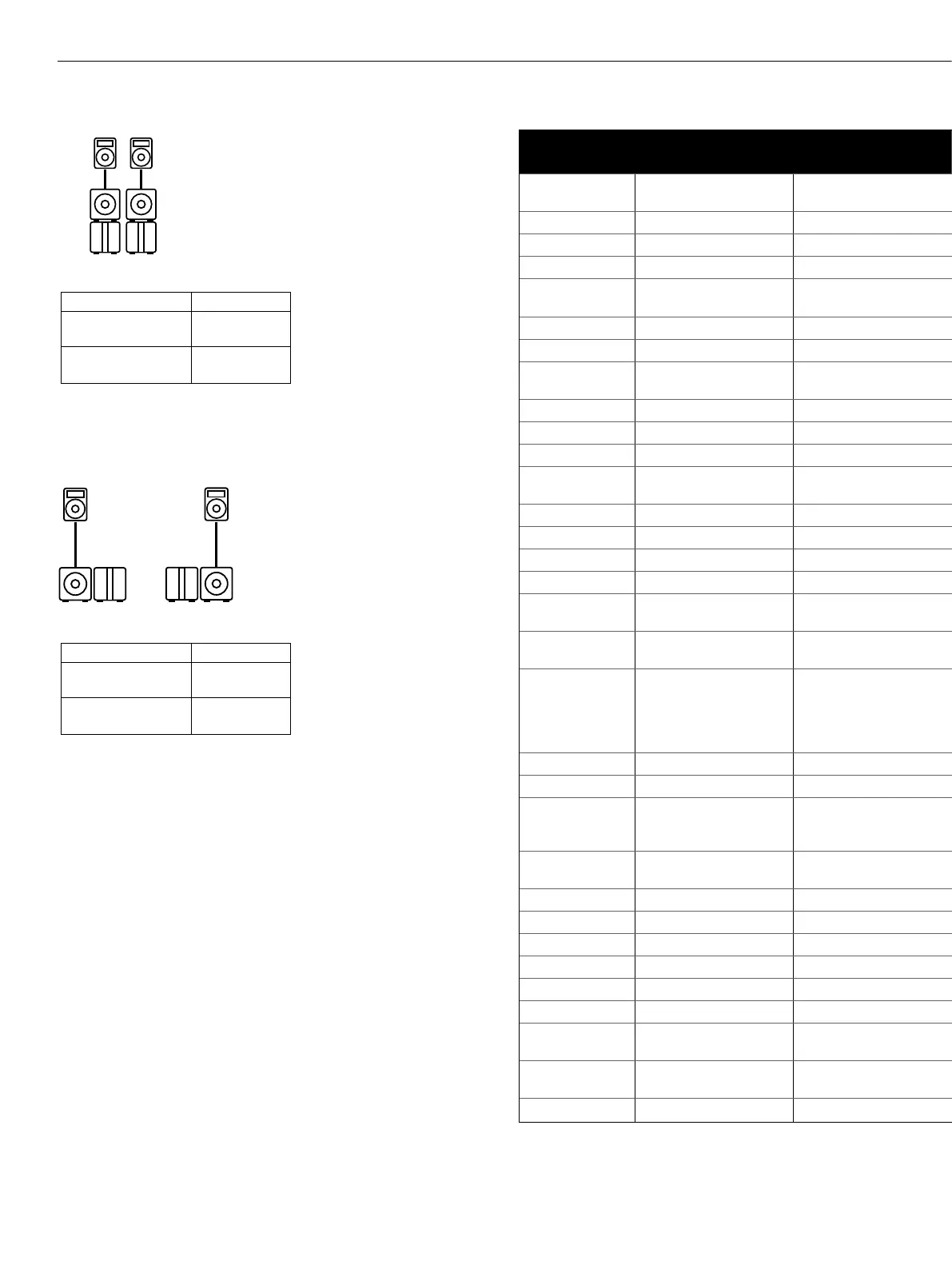

5.4 Aufbau als Cardioid-Setup 1:1 vertical
Cardioid-System mit Distanzstange – die unteren
Bässe sind nach hinten gerichtet.
Presets:
Topteile Low Cut
LINEAR 5 MK II
Subwoofer
Front
LINEAR 5 MK II
Subwoofer
Cardioid 1:1
vertical
5.5 Aufbau als Cardioid-Setup 1:1 horizontal
Cardioid-System mit nebeneinander
liegenden Bässen - ein Subwoofer ist
jeweils nach hinten gerichtet.
Presets:
Topteile Low Cut
LINEAR 5 MK II
Subwoofer
Front
LINEAR 5 MK II
Subwoofer
Cardioid 1:1
horizontal
Ab Seite 42 finden Sie mehrere ausführliche Aufbau- und Verkabe-
lungsbeispiele zum Betrieb Ihres LINEAR 5 MK II -Systems.
6 Optionales Zubehör von HK Audio
Für alle LINEAR 5 MK II bietet HK Audio Weather Protective Covers an,
die gleichzeitig als Transportschutz und als Regenschutz (während des
Betriebes) geeignet sind. Nähere Infos finden Sie unter www.hkaudio.com
auf der Produktseite von LINEAR 5 MK II.
7 Technische Daten
Modell LINEAR 5 MK II
110 XA
LINEAR 5 MK II
112 XA
LINEAR 5 MK II
112 FA
LINEAR 5 MK II
115 XA
LINEAR 5 MK II
115 FA
LINEAR 5 MK II
115 Sub A
LINEAR 5 MK II
118 Sub A
Max. SPL @ 10 % THD 127 dB Halfspace
(70 Hz – 12 kHz gemittelt)"
128 dB Halfspace
(70 – 12 kHz gemittelt)
128 dB Halfspace
(70 Hz – 12 kHz gemittelt)
130 dB Halfspace
(70 Hz – 12 kHz gemittelt)
130 dB Halfspace
(70 Hz – 12 kHz gemittelt)
127 dB Halfspace
( 42 Hz– 100 Hz gemittelt)
130 dB Halfspace
(42 – 100 Hz gemittelt)
Max. SPL Peak @ 10 % THD 135 dB Halfspace 136 dB Halfspace 135 dB Halfspace 138 dB Halfspace 138 dB Halfspace 130 dB Halfspace 131 dB Halfspace
Frequenzgang +/-3 dB 74 Hz – 12 kHz 73 Hz – 12 kHz 70 Hz – 12 kHz 64 Hz – 12 kHz 57 Hz – 12 kHz 44 Hz – X-Over 42 Hz – X-Over
Frequenzgang -10 dB 68 Hz – 19 kHz 67 Hz – 19 kHz 55 Hz – 19 kHz 59 Hz – 19 kHz 54 Hz – 19 kHz 40 Hz – X-Over 38 Hz – X-Over
Endstufenleistung
(RMS/Peak)
600 / 1.200 Watt 600 / 1.200 Watt 600 / 1.200 Watt 600 / 1.200 Watt 600 / 1.200 Watt 600 / 1.200 Watt 1.000 / 2.000 Watt
Endstufentyp Class D - Biamped Class D - Biamped Class D - Biamped Class D - Biamped Class D - Biamped Class D Class D
Basslautsprecher - - - - - 1x 15", 3" Schwingspule 1x 18", 4" Schwingspule
Tief-/Mitteltonlaut-
sprecher
1x 10", 2" Schwingspule 1x 12", 2,5" Schwingspule 1x 12", 2,5" Schwingspule 1x 15", 3" Schwingspule 1x 15", 3" Schwingspule - -
Hochtontreiber 1", 1,4" Schwingspule 1", 1,7" Schwingspule 1", 1,7" Schwingspule 1", 1,7" Schwingspule 1", 1,7" Schwingspule - -
Horncharakteristik 80° x 60° CD-Horn, drehbar 80° x 60° CD-Horn, drehbar 60° x 40° CD-Horn, drehbar 70° x 50° CD-Horn, drehbar 60° x 40° CD-Horn, drehbar - -
Trennfrequenz aktiv 2,1 kHz FIR X-Over mit 72 dB/Okt. 1,9 kHz FIR X-Over mit 72 dB/Okt. 1,6 kHz FIR X-Over mit 72 dB/Okt. 1,6 kHz FIR X-Over mit 72 dB/Okt. 1,6kHz FIR X-Over mit 72 dB/Okt. - -
Maximaler Eingangs-
pegel
20 dBu 20 dBu 20 dBu 20 dBu 20 dBu 20 dBu 20 dBu
Analoge Eingänge 1x XLR/Klinke-Kombi symmetrisch 1x XLR/Klinke-Kombi symmetrisch 1x XLR/Klinke-Kombi symmetrisch 1x XLR/Klinke-Kombi symmetrisch 1x XLR/Klinke-Kombi symmetrisch 2x XLR/Klinke-Kombi symmetrisch 2x XLR/Klinke-Kombi symmetrisch
Analoger Thru 1x XLR symmetrisch 1x XLR symmetrisch 1x XLR symmetrisch 1x XLR symmetrisch 1x XLR symmetrisch 2x XLR symmetrisch 2x XLR symmetrisch
DSP Out 1x XLR symmetrisch 1x XLR symmetrisch 1x XLR symmetrisch 1x XLR symmetrisch 1x XLR symmetrisch 1x XLR symmetrisch 1x XLR symmetrisch
Netzwerkanschluss Ethercon RJ45, 1x In Ethercon RJ45, 1x In Ethercon RJ45, 1x In Ethercon RJ45, 1x In Ethercon RJ45, 1x In Ethercon RJ45, 1x In, 1x Thru Ethercon RJ45, 1x In, 1x Thru
Filter-Presets Flat, Monitor, Low Cut, Remote Flat, Monitor, Low Cut, Remote Flat, Boost, Low Cut, Remote Flat, Monitor, Low Cut, Remote Flat, Boost, Low Cut, Remote Front, Cardioid 1:1 vertical,
Cardioid 1:1 horizontal, Remote
Front, Cardioid 1:1 vertical,
Cardioid 1:1 horizontal, Remote
Remote-Software DSP CONTROL (Windows, Mac
OS)
DSP CONTROL (Windows, Mac OS) DSP CONTROL (Windows, Mac OS) DSP CONTROL (Windows, Mac OS) DSP CONTROL (Windows, Mac OS) DSP CONTROL (Windows, Mac OS) DSP CONTROL (Windows, Mac OS)
DSP-Funktionen Vollparametrischer 10-Band EQ
mit variabler Filter-Charakteris-
tik, High-Pass-Filter, Low-Pass-
Filter, Polarität, Level, Delay,
Limiter, Mute
Vollparametrischer 10-Band EQ
mit variabler Filter-Charakteris-
tik, High-Pass-Filter, Low-Pass-
Filter, Polarität, Level, Delay,
Limiter, Mute
Vollparametrischer 10-Band EQ
mit variabler Filter-Charakteris-
tik, High-Pass-Filter, Low-Pass-
Filter, Polarität, Level, Delay,
Limiter, Mute
Vollparametrischer 10-Band EQ
mit variabler Filter-Charakteris-
tik, High-Pass-Filter, Low-Pass-
Filter, Polarität, Level, Delay,
Limiter, Mute
Vollparametrischer 10-Band EQ
mit variabler Filter-Charakteris-
tik, High-Pass-Filter, Low-Pass-
Filter, Polarität, Level, Delay,
Limiter, Mute
Vollparametrischer 10-Band EQ
mit variabler Filter-Charakteris-
tik, Low-Pass-Filter, Polarität,
Level, Delay, Limiter, Mute
Vollparametrischer 10-Band EQ
mit variabler Filter-Charakteris-
tik, Low-Pass-Filter, Polarität,
Level, Delay, Limiter, Mute
Sampling-Rate 48 kHz 48 kHz 48 kHz 48 kHz 48 kHz 48 kHz 48 kHz
Systemlatenz Unter 2 ms Unter 2 ms Unter 2 ms Unter 2 ms Unter 2 ms Unter 2 ms Unter 2 ms
Netzanschluss 1x Kaltgeräteanschluss mit
V-Lock Sicherungssystem,
100-240 V
1x Kaltgeräteanschluss mit
V-Lock Sicherungssystem,
100-240 V
1x Kaltgeräteanschluss mit
V-Lock Sicherungssystem,
100-240 V
1x Kaltgeräteanschluss mit
V-Lock Sicherungssystem,
100-240 V
1x Kaltgeräteanschluss mit
V-Lock Sicherungssystem,
100-240 V
1x Kaltgeräteanschluss mit
V-Lock Sicherungssystem,
100-240 V
1x Kaltgeräteanschluss mit
V-Lock Sicherungssystem,
100-240 V
Leistungsaufnahme 1 A / 100–240 V Nenn-Strom-
verbrauch nach EN 62368-1
1 A / 100–240 V Nenn-Strom-
verbrauch nach EN 62368-1
1 A / 100–240 V Nenn-Strom-
verbrauch nach EN 62368-1
1 A / 100–240 V Nenn-Strom-
verbrauch nach EN 62368-1
1 A / 100–240 V Nenn-Strom-
verbrauch nach EN 62368-1
1 A / 100–240 V Nenn-Strom-
verbrauch nach EN 62368-1
1,9 A / 100–240 V Nenn-Strom-
verbrauch nach EN 62368-1
Aufstellwinkel 31° 31° - 31° - -
Hochständerflansch DuoTilt 3°/7° DuoTilt 3°/7° DuoTilt 3°/7° DuoTilt 3°/7° DuoTilt 3°/7° 1x M20 1x M20
Flugpunkte 3x M8 (AP-8) 3x M8 (AP-8) 3x M8 (AP-8) 3x M8 (AP-8) 3x M8 (AP-8) - -
Griffe 1x SingleGrip 2x SingleGrip 2x MultiGrip 2x MultiGrip, 1 x SingleGrip 2x MultiGrip 2x MultiGrip 2x MultiGrip
Gehäuse Hybrid (Birke-Multiplex/MDF) Hybrid (Birke-Multiplex/MDF) Hybrid (Birke-Multiplex/MDF) Hybrid (Birke-Multiplex/MDF) Hybrid (Birke-Multiplex/MDF) Hybrid (Birke-Multiplex/MDF) Birke-Multiplex
Oberfläche Acryllack, schwarz Acryllack, schwarz Acryllack, schwarz Acryllack, schwarz Acryllack, schwarz Acryllack, schwarz Acryllack, schwarz
Frontgitter 2 mm Metallgitter mit schwar-
zem Akustikschaumstoff
2 mm Metallgitter mit schwar-
zem Akustikschaumstoff
2 mm Metallgitter mit schwar-
zem Akustikschaumstoff
2 mm Metallgitter mit schwar-
zem Akustikschaumstoff
2 mm Metallgitter mit schwar-
zem Akustikschaumstoff
2 mm Metallgitter mit schwar-
zem Akustikschaumstoff
2 mm Metallgitter mit schwar-
zem Akustikschaumstoff
Abmessungen (BxHxT) 36 x 52,5 x 30 cm
14-1/16 x 20-43/64 x 11-13/16"
36 x 59 x 30,5 cm
14-1/16 x 23-15/64 x 12-1/32"
37 x 67 x 36,5 cm
14-9/16 x 26-3/8 x 14-3/8"
45 x 68,5 x 42 cm
17-23/32 x 26-31/32 x 16-17/32"
44,8 x 70,7 x 44,75 cm
17-2/3 x 27-4/5 x 17-2/3"
48 x 53,5 x 67,5 cm
18-57/64 x 21-1/16 x 26-37/64"
55 x 56 x 68,5 cm
21-21/32 x 22-3/64 x 26-31/32"
Gewicht 14,9 kg / 32.85 lbs 17,6 kg / 38.80 lbs 21,9kg / 48.28 lbs 27,6 kg / 60.85 lbs 30,2 kg / 66,47 lbs 32,9 kg / 72.53 lbs
41,6 kg / 91.71 lbs
