LINEAR 5 MK II 1.0

Remarque: un empilage ne doit être réalisé que par du personnel

qualiﬁé et en respectant les normes appropriées, comme l'arrimage avec

des sangles sur des surfaces planes.

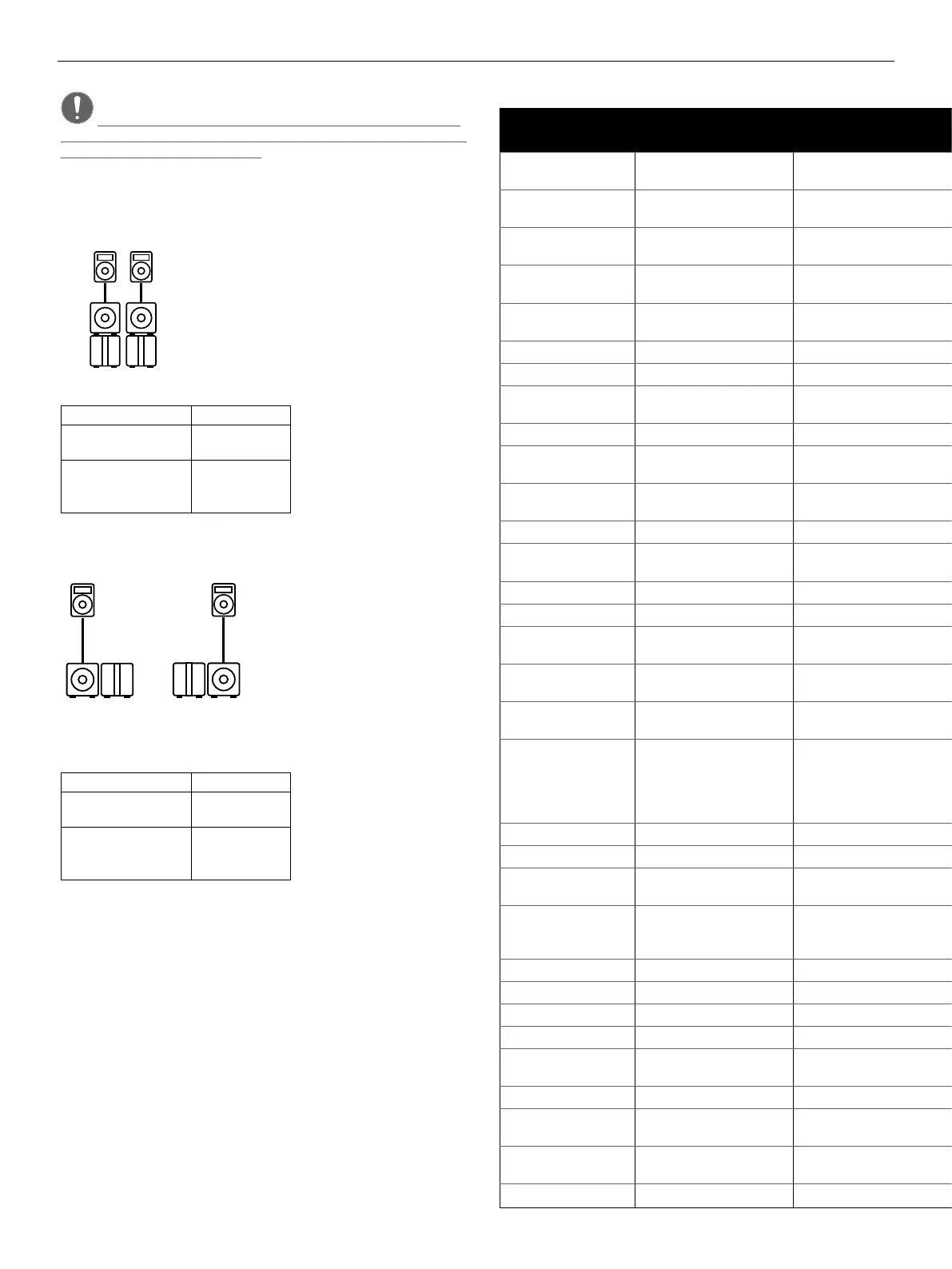

5.4 Montage en conﬁguration cardioïde 1:1 verticale

Système cardioïde avec mâts – les caissons de

graves du dessous sont dirigés vers l'arrière.

Presets:

Satellites Low Cut

Caisson de graves

LINEAR5MKII

Front

Caisson de graves

LINEAR5MKII

Cardioid 1:1

vertical

5.5 Montage en conﬁguration cardioïde 1:1 horizontale

Système cardioïde avec caissons

de graves juxtaposés – un des deux

caissons est à chaque fois tourné vers

l'arrière.

Presets:

Satellites Low Cut

Caisson de graves

LINEAR5MKII

Front

Caisson de graves

LINEAR5MKII

Cardioid 1:1

horizontal

À compter de la page42, vous trouverez des exemples détaillés

de montage et de câblage pour l'utilisation de votre système

LINEAR5MKII.

6 Accessoires optionnels de HK Audio

Pour tous les modèles LINEAR5MKII, HK Audio propose des housses

qui protègent à la fois durant le transport et contre la pluie (pendant

l'utilisation). Vous trouverez de plus amples informations sur www.hkaudio.

com, dans la page des produits LINEAR5MKII.

7 Caractéristiques techniques

Modèle LINEAR 5 MK II

110 XA

LINEAR 5 MK II

112 XA

LINEAR 5 MK II

112 FA

LINEAR 5 MK II

115 XA

LINEAR 5 MK II

115 FA

LINEAR 5 MK II

115 Sub A

LINEAR 5 MK II

118 Sub A

SPL max. à 10% de DHT 126dB en demi-espace

(70Hz – 12kHz en moyenne)

128dB en demi-espace

(70Hz – 12kHz en moyenne)

128dB en demi-espace

(70Hz – 12kHz en moyenne)

130dB en demi-espace

(70Hz – 12kHz en moyenne)

130dB en demi-espace

(70Hz – 12kHz en moyenne)

127dB en demi-espace

(42Hz– 100Hz en moyenne)

130dB en demi-espace

(42Hz – 100Hz en moyenne)

SPL max. en crête à 10%

de DHT

135dB en demi-espace 136dB en demi-espace 135dB en demi-espace 138dB en demi-espace 138dB en demi-espace 130dB en demi-espace 131dB en demi-espace

Réponse en fréquence

+/-3dB

74Hz – 12kHz 73Hz – 12kHz 70Hz – 12kHz 64Hz – 12kHz 57Hz – 12kHz 44Hz – Crossover 42Hz – Crossover

Réponse en fréquence

-10dB

68Hz – 19kHz 67Hz – 19kHz 55Hz – 19kHz 59Hz – 19kHz 54Hz – 19kHz 40Hz – Crossover 38Hz – Crossover

Puissance de l’étage de

sortie (RMS / crête)

600 / 1200W 600 / 1200W 600 / 1200W 600 / 1200W 600 / 1200W 600 / 1200W 1000 / 2000W

Type d’étage de sortie Classe D – biamplifié Classe D – biamplifié Classe D – biamplifié Classe D – biamplifié Classe D – biamplifié Classe D Classe D

Haut-parleur de basses - - - - - 1x 15" avec bobine mobile de 3" 1x 18" avec bobine mobile de 4"

Haut-parleur de graves/

médiums

1x 10" avec bobine mobile de 2" 1x 12" avec bobine mobile de

2,5"

1x 12" avec bobine mobile de

2,5"

1x 15" avec bobine mobile de 3" 1x 15" avec bobine mobile de 3" - -

Moteur d‘aigus 1" avec bobine mobile de 1,4" 1" avec bobine mobile de 1,7" 1" avec bobine mobile de 1,7" 1" avec bobine mobile de 1,7" 1" avec bobine mobile de 1,7" - -

Caractéristiques du

pavillon

Pavillon à directivité constante

80° x 60°, pivotant

Pavillon à directivité constante

80° x 60°, pivotant

Pavillon à directivité constante

60° x 40°, pivotant

Pavillon à directivité constante

70° x 50°, pivotant

Pavillon à directivité constante

60° x 40°, pivotant

- -

Fréquence de crossover

actif

Crossover RIF 2,1kHz, pente de

72dB/oct.

Crossover RIF 1,9kHz, pente de

72dB/oct.

Crossover RIF 1,6kHz, pente de

72dB/oct.

Crossover RIF 1,6kHz, pente de

72dB/oct.

Crossover RIF 1,6kHz, pente de

72dB/oct.

- -

Niveau d’entrée max. 20dBu 20dBu 20dBu 20dBu 20dBu 20dBu 20dBu

Entrées analogiques 1 entrée symétrique mixte XLR/

jack

1 entrée symétrique mixte XLR/

jack

1 entrée symétrique mixte XLR/

jack

1 entrée symétrique mixte XLR/

jack

1 entrée symétrique mixte XLR/

jack

2entrées symétriques mixtes

XLR/jack

2entrées symétriques mixtes

XLR/jack

Renvoi analogique (Thru) 1 XLR symétrique 1 XLR symétrique 1 XLR symétrique 1 XLR symétrique 1 XLR symétrique 2 XLR symétriques 2 XLR symétriques

DSP Out 1 XLR symétrique 1 XLR symétrique 1 XLR symétrique 1 XLR symétrique 1 XLR symétrique 1 XLR symétrique 1 XLR symétrique

Connexion réseau EtherCON RJ45, 1entrée EtherCON RJ45, 1entrée EtherCON RJ45, 1entrée EtherCON RJ45, 1entrée EtherCON RJ45, 1entrée EtherCON RJ45, 1entrée,

1renvoi

EtherCON RJ45, 1entrée,

1renvoi

Presets de filtres Flat, Monitor, Low Cut, Remote Flat, Monitor, Low Cut, Remote Flat, Boost, Low Cut, Remote Flat, Monitor, Low Cut, Remote Flat, Boost, Low Cut, Remote Front, Cardioid 1:1 vertical,

Cardioid 1:1 horizontal, Remote

Front, Cardioid 1:1 vertical,

Cardioid 1:1 horizontal, Remote

Logiciel de commande à

distance

DSP CONTROL (Windows,

macOS)

DSP CONTROL (Windows,

macOS)

DSP CONTROL (Windows,

macOS)

DSP CONTROL (Windows,

macOS)

DSP CONTROL (Windows,

macOS)

DSP CONTROL (Windows,

macOS)

DSP CONTROL (Windows,

macOS)

Fonctions du DSP EQ 10 bandes entièrement pa-

ramétrable avec caractéristique

de filtre variable, filtre passe-

haut, filtre passe-bas, polarité,

niveau, délai, limiteur, mute

EQ 10 bandes entièrement pa-

ramétrable avec caractéristique

de filtre variable, filtre passe-

haut, filtre passe-bas, polarité,

niveau, délai, limiteur, mute

EQ 10 bandes entièrement pa-

ramétrable avec caractéristique

de filtre variable, filtre passe-

haut, filtre passe-bas, polarité,

niveau, délai, limiteur, mute

EQ 10 bandes entièrement pa-

ramétrable avec caractéristique

de filtre variable, filtre passe-

haut, filtre passe-bas, polarité,

niveau, délai, limiteur, mute

EQ 10 bandes entièrement pa-

ramétrable avec caractéristique

de filtre variable, filtre passe-

haut, filtre passe-bas, polarité,

niveau, délai, limiteur, mute

EQ 10 bandes entièrement

paramétrable avec caractéris-

tique de filtre variable, filtre

passe-bas, polarité, niveau,

délai, limiteur, mute

EQ 10 bandes entièrement

paramétrable avec caractéris-

tique de filtre variable, filtre

passe-bas, polarité, niveau,

délai, limiteur, mute

Fréquence d’échantillonnage 48kHz 48kHz 48kHz 48kHz 48kHz 48kHz 48kHz

Latence du système Inférieure à 2ms Inférieure à 2ms Inférieure à 2ms Inférieure à 2ms Inférieure à 2ms Inférieure à 2ms Inférieure à 2ms

Raccordement au secteur 1 connecteur IEC avec système

de sécurité V-Lock, 100-240V

1 connecteur IEC avec système

de sécurité V-Lock, 100-240V

1 connecteur IEC avec système

de sécurité V-Lock, 100-240V

1 connecteur IEC avec système

de sécurité V-Lock, 100-240V

1 connecteur IEC avec système

de sécurité V-Lock, 100-240V

1 connecteur IEC avec système

de sécurité V-Lock, 100-240V

1 connecteur IEC avec système

de sécurité V-Lock, 100-240V

Puissance absorbée Consommation de courant

nominale de 1A / 100–240V

selon norme EN 62368-1

Consommation de courant

nominale de 1A / 100–240V

selon norme EN 62368-1

Consommation de courant

nominale de 1A / 100–240V

selon norme EN 62368-1

Consommation de courant

nominale de 1A / 100–240V

selon norme EN 62368-1

Consommation de courant

nominale de 1A / 100–240V

selon norme EN 62368-1

Consommation de courant

nominale de 1A / 100–240V

selon norme EN 62368-1

Consommation de courant

nominale de 1,9A / 100–240V

selon norme EN 62368-1

Angle de montage 31° 31° - 31° - -

Embase pour pied DuoTilt 3°/7° DuoTilt 3°/7° DuoTilt 3°/7° DuoTilt 3°/7° DuoTilt 3°/7° 1x M20 1x M20

Points d'ancrage 3x M8 (AP-8) 3x M8 (AP-8) 3x M8 (AP-8) 3x M8 (AP-8) 3x M8 (AP-8) - -

Poignées 1x SingleGrip 2x SingleGrip 2x MultiGrip 2x MultiGrip, 1 x SingleGrip 2x MultiGrip 2x MultiGrip 2x MultiGrip

Enceinte Composite (contreplaqué de

bouleau/MDF)

Composite (contreplaqué de

bouleau/MDF)

Composite (contreplaqué de

bouleau/MDF)

Composite (contreplaqué de

bouleau/MDF)

Composite (contreplaqué de

bouleau/MDF)

Composite (contreplaqué de

bouleau/MDF)

Contreplaqué de bouleau

Revêtement Laque acrylique, noire Laque acrylique, noire Laque acrylique, noire Laque acrylique, noire Laque acrylique, noire Laque acrylique, noire Laque acrylique, noire

Grille Grille métallique de 2mm avec

mousse acoustique noire
