LINEAR 5 LTS A 1.1
13
Cluster / Headstack Cluster

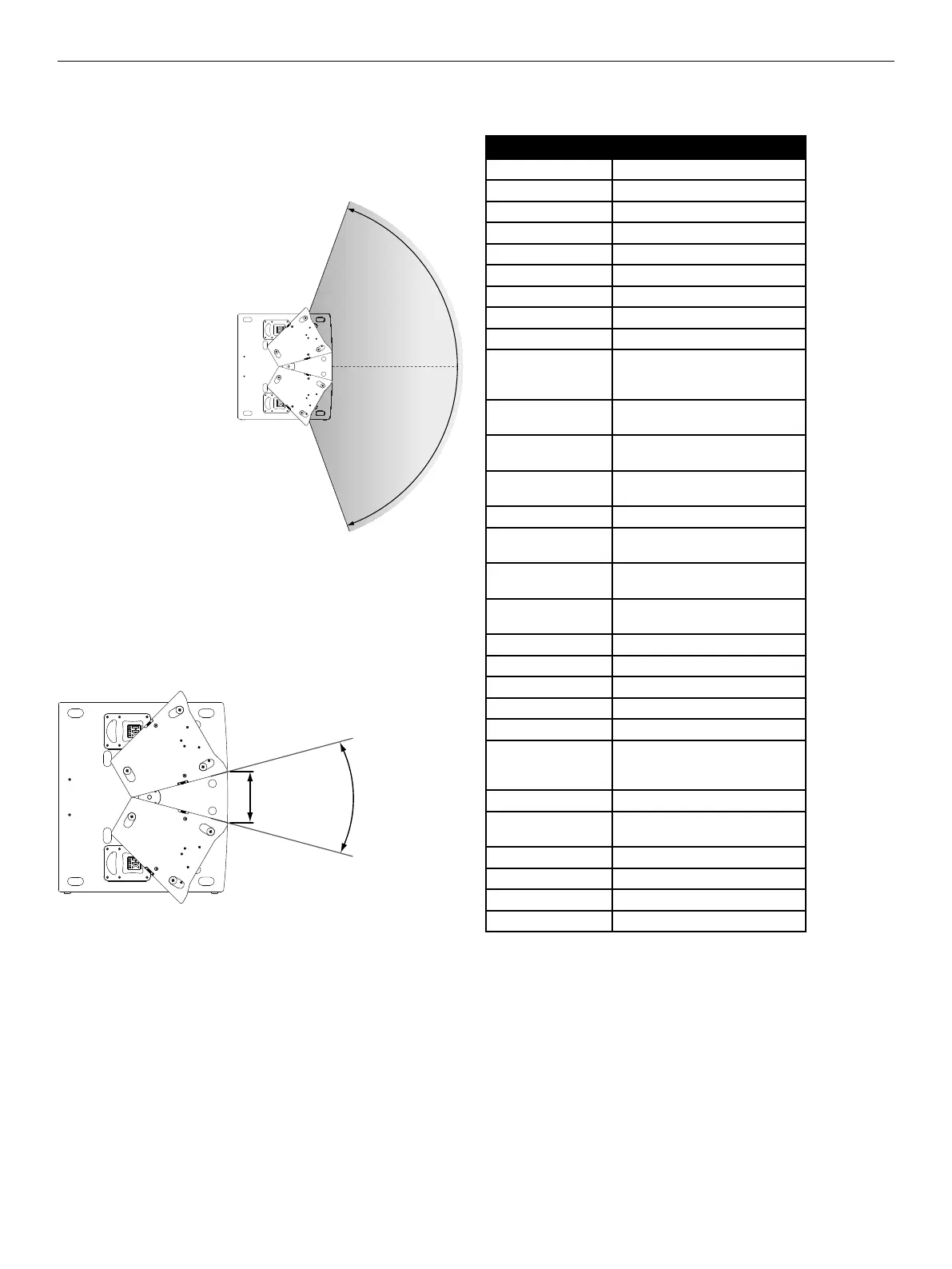

Das nebeneinander Platzieren zweier LINEAR 5 LTS A zu einem Cluster
erweitert den horizontalen Abstrahlwinkel auf ca. 140°. Dafür notwendig ist
ein Ö nungswinkel des Clusters von 30° (ca. 24 cm s. Abb.). Das ist wichtig,
um Auslöschungen oder Überhöhungen im Frequenzgang (Phasing-E ekte)
zu minimieren.
Um diese Anwendung
im gefl ogenen Betrieb zu
realisieren, ist optional ein
Set bestehend aus Pick-Point
und Cluster-Platte erhältlich.
Dieses bietet zwei Ansatz-
punkte für die Befestigung
von Anschlagmitteln (z.B.
Stahlseile oder Rundschlin-
gen). Gleichzeitig schützt es
vor einem unbeabsichtigten,
horizontalen Auseinanderrut-
schen der Boxen und bietet
den Vorteil einer starren
Verbindung zwischen beiden
Gehäusen.
Wir empfehlen folgenden Systemaufbau im Stacking-Einsatz:
Bei drei übereinander platzierten L SUB 4000 A wird das Cluster mittig auf
dem obersten Subwoofer platziert. Richten Sie gemäß der zu beschallenden
Fläche das Cluster unter Beachtung des Ö nungswinkel von 30° horizontal
aus.
Ebenso verhält es sich für die Anwendung des „Headstack Cluster“.
Für zusätzliche Sicherheit besteht die branchenübliche Möglichkeit, das
Cluster mittels Zurrgurten zu sichern.
5 Technische Daten
Modell LTS A
Frequenzgang +/– 3 dB 115 Hz – 14 kHz
Frequenzgang –10 dB 100 Hz – 20 kHz
Max. SPL@10% THD 133 dB half space
Max. SPL Peak@10% THD 138 dB half space
Max. SPL Calc. 141 dB half space
Verstärker/Typ Class D Biamped
Verstärkerausgangsleistung 1000 W
Verstärker Treiber 350 W @ 4 Ohm
Verstärker Woofer 650 W @ 4 Ohm
Schutzschaltungen
Verstärker
Undervoltage-Protection,
Thermo protection, Short-Circuit-Protection,
Overcurrent-Protection
Schutzschaltungen
Lautsprecher
Subsonic 24 dB/Okt., Peak-Limiter
Leistungsaufnahme 3.3 A/230 V Nenn-Strom verbrauch nach
EN60065
Eingangsempfindlichkeit +4 dBu @ Gain Centerclick /
L5 System Level
Audioanschlüsse XLR/Klinke-Kombi-In, XLR-Thru
Netzanschluss 1x Kaltgeräteanschluss mit V-Lock
Sicherungssystem
Mittelton-Lautsprecher 3x 8" (16 Ohm) mit 1,5"
Schwingspule (Neodymium)
Hochtontreiber 1x 1" (16 Ohm) mit 1,7"
Schwingspule
Horncharakteristik 60° x +5°/–25° MCT Horn
Trennfrequenz 1,7 kHz FIR X-Over mit 24 dB/Okt.
Hochständerflansch MonoTilt 0°
Flugpunkte 5x M8
Griffe 2, integriert
Optionales Zubehör Schutzhülle, Neigebügel, Neige bügel
Extension, Headstack
Clustering-Platte, AP-8
Gehäuse Birke-Multiplex 15/18 mm, 9/13-fach
Frontgitter 2 mm Metallgitter mit
Akustikschaumstoff
Oberfläche Acryllack, schwarz
Abmessungen (BxHxT) 44 x 68 x 46,1 cm
17-5/16 x 26-25/32 x 18-5/32"
Gewicht 24,9 kg / 54,9 lbs.
6 Anwendungen
siehe im Anhang ab Seite 32
70°
140°
70°
30°
approx.
24 cm /
9 1/2"
