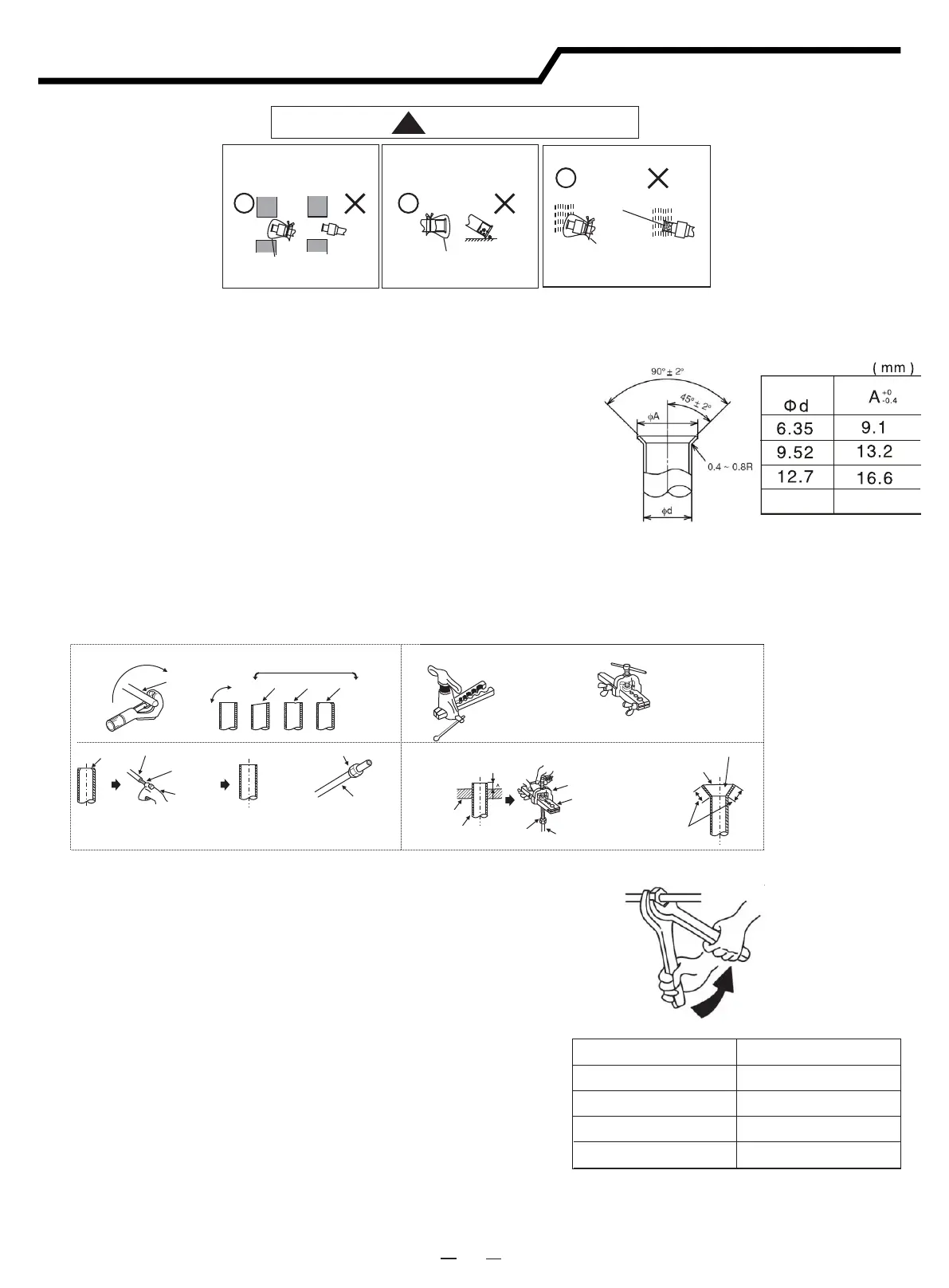

12
Torque de aperto para a porca de alargamento
Instruções de instalação
危 险
！
C U I D A D O
Ao instalar o tubo através da
parede, fixe uma tampa na
extremidade do tubo.
Correto
CorretoIncorreto
Correto
Buraco
Buraco
Anexe uma tampa
ou fita de vinil.
Anexe uma tampa
ou fita de vinil.
Anexe uma tampa ou
saco de vinil com fita
elástica.
Não coloque o tubo
diretamente no chão.
A água da chuva
pode entrar.
Incorreto
Incorreto
4.Processamento de tubulações de refrigerante
(1)Corte de tubos
·Corte a tubulação de cobre corretamente com o cortador de tubulação.
(2)Remoção de rebarbas
·Remova completamente todas as rebarbas da seção transversal cortada
do tubo.
·Coloque a extremidade do tubo de cobre para baixo para evitar rebarbas
de cair no tubo.
(3)Coloque porcas
·Remova as porcas de alargamento anexadas às unidades interna e
externa, em seguida, coloque-as em tubo, tendo as rebarbas removidas.
(Não é possível colocá-las após o trabalho de alargamento).
·Alargue a porca para tubo dependendo do diâmetro do tubo.
(4)Trabalho de alargamento
·Execute o trabalho de alargamento, usando a ferramenta de alargamento conforme mostrado abaixo.
(5)Verificar
·Compare o trabalho de alargamento com a figura abaixo.
·Se o trabalho de alargamento for notado como defeituoso, corte a seção alargada e execute novamente o trabalho
de alargamento.
Inclinado
Desigual Rebarbas
Nada de bom
Bom
o
90
Rebarba
Tubo de cobre
Escareador
sobressalente
Cortador
de tubos
Porca de alargamento
Tubo de cobre
Ferramenta de alargamento
Tipo de embreagem
Tipo de parafuso de orelhas
Molde
Tubo de cobre
Porca de alargamento
Tubo de cobre
Molde
Iorque
Alise tudo ao redor
O interior está brilhando sem arranhões
5.Conexão de tubulação
(1)Confirme se a válvula está fechada.
(2)Conecte a unidade interna e a unidade externa com tubulação de
refrigerante fornecida no campo. Suspenda a tubulação de refrigerante
em determinados pontos e evite que a tubulação de refrigerante toque na
parte fraca do edifício, como parede, teto, etc.
(Se for tocado um ruído anormal pode ocorrer devido à vibração da tubulação.
Preste especial atenção no caso de curto comprimento da tubagem).
(3)Apertando a porca flare, use duas chaves como figura direita.
(4)Aplique o óleo refrigerante (fornecido no campo) na superfície do
assento da porca de alargamento e do tubo antes de conectá-lo e
apertá-lo.
Ao apertar a porca de alargamento, use duas chaves.
(5)As tubagens de refrigerante exteriores devem ser conectadas com a
válvula de parada.
Trabalho de chave inglesa dupla
Tamanho da tubulação
φ6.35mm
φ9.52mm
φ12.7mm
φ15.88mm
Torque（N.m）
20
40
60
80
Diâmetro
15.88
19.7
