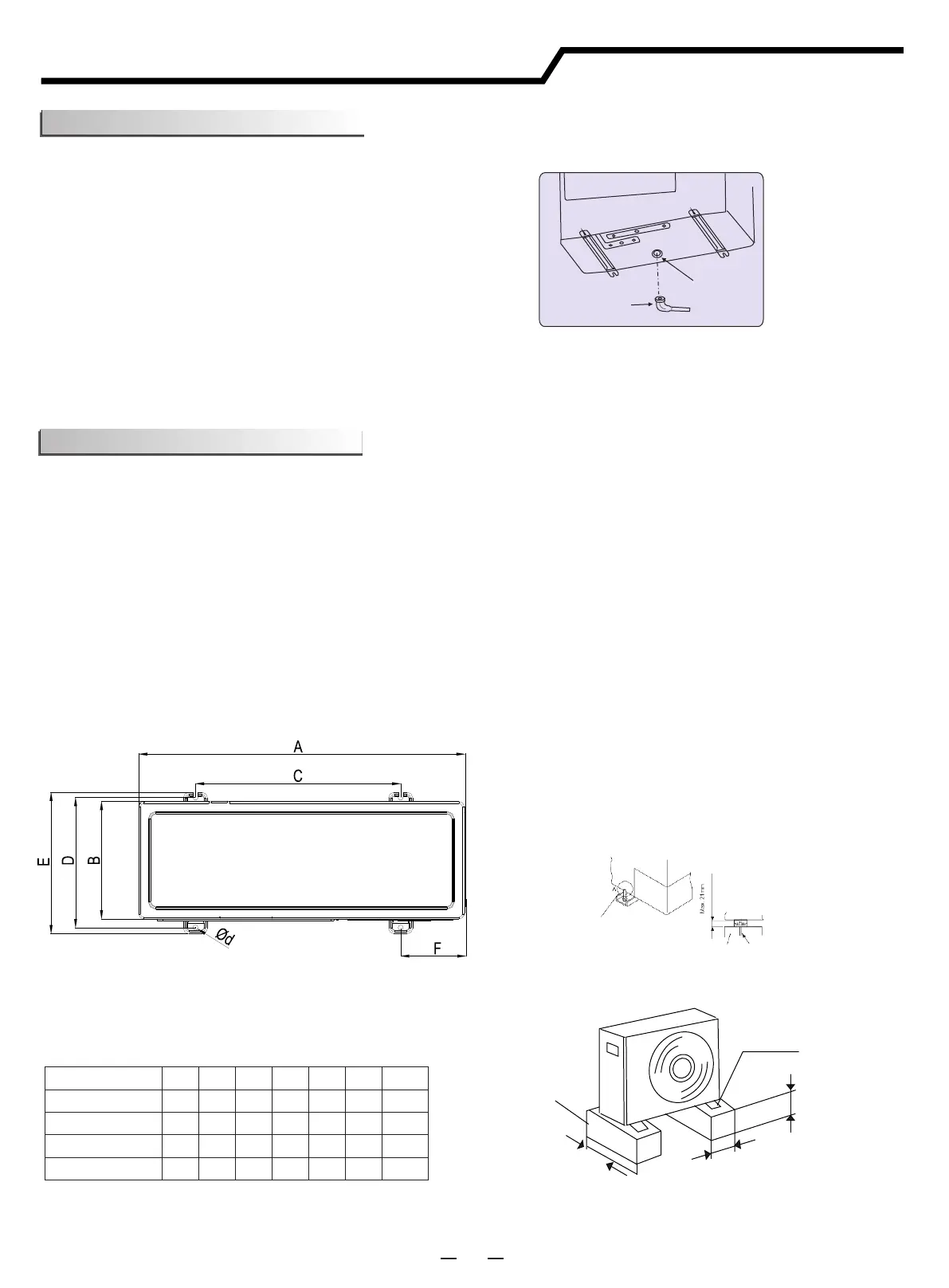

Instruções de instalação
10
Instale o cotovelo de drenagem e a mangueira de drenagem
Instalação da Unidade Externa
Instale o Cotovelo de Drenagem e a Mangueira de Drenagem
·A água condensada pode fluir da unidade exterior quando a
unidade funciona no modo de aquecimento. Para evitar
perturbar vizinhos também para proteger o ambiente, é
necessário instalar um cotovelo de drenagem e uma
mangueira de drenagem para drenar a água condensada.
·Por favor faça o trabalho de drenagem antes que a unidade
interna e a unidade exterior estejam conectadas. Caso
contrário, será difícil instalar o cotovelo de drenagem depois
que a máquina se torne imóvel.)
Conecte a mangueira de drenagem (fornecida em local,·
com diâmetro interno: 15mm), conforme mostrado na
figura para drenagem.
Mangueira
de drenagem
Cotovelo
de drenagem
Nota:
Não use o cotovelo de drenagem na região fria.
O dreno pode congelar para parar o ventilador
funciona.
3. Instalação da Unidade Externa
(1) Use a arruela fornecida no acessório para fixar a máquina com os parafusos da base.
(2) Ao apertar a unidade exterior com os parafusos da base, as posições de furos de aperte são como Fig.1.
(3) Fixe a unidade externa como a Fig.2.
(4) Certifique-se de apertar a unidade externa com força e mantê-la horizontal e evitar fazer barulho quando a
máquina é oblíqua Ou inclinado pela forte brisa ou terremoto.
(5) Não drene a água para os lugares públicos para evitar escorregar.
(6) Faça uma base forte (feita de concreto ou similar). O aparelho deve ser colocado a uma altura de menos de
10 cm para evitar ser molhado ou corroído. Caso contrário, a instalação incorreta pode causar danos ao
aparelho ou reduzir o seu tempo de vida. (Figura 3)
Corte-o, se os parafusos são
muito longos, eles serão o
problema do movimento no
futuro.
betão
parafuso de ancoragem
(Unidade: mm)
Fig.1
Fig.2
Base de concreto ou similar
Mínimo de 10cm
Parafuso (pelo menos 4)
Cerca de 40cm
Cerca de 10cm
Fig.3
Modelo
A B C D E F
d
26
730 260 480 290 317 125 11
35/52
810 280 510 310 338 150
10×17
71/90
860 310 542 341 368 168
11×
17
105/125/140/175
950 340 580 380 414 185 15
