Nota:
(1) Siga los códigos y reglas locales para seleccionar los cables. Todos los anteriores son del tamaño de cable mínimo.
(2) Utilice cables que no sean más ligeros que los cables flexibles revestidos con policloropreno habitual (designación de cable H07RN-F).
(3) Los tamaños de cables marcados con *1 en la tabla anterior han sido seleccionados con la corriente máxima de la unidad
en conformidad con la norma europea EN60335-1.
(4) Cuando la longitud del cable de trasmisión es más largo que 15 metros, se debería seleccionar un
cable más largo.
(5) Instale el interruptor principal y el ELB de cada sistema por separado. Seleccione un ELB de alta respuesta que actúe en 0,1 segundos.
Capacidad recomendada para comprobar la capacidad del interruptor de la unidad exterior.
(6) En caso de que los cables de alimentación estén conectados en serie, añada la corriente máxima de cada unidad y seleccione
los cables siguientes.
Datos eléctricos
Corriente de funcionamiento máxima (A) CONSULTE LA PLACA INDICADORA
15
Corriente i (A)
Tamaño del cable (mm2)
i≤6
0.75
6＜i≤10
1
10＜i≤16
1.5
16＜i≤25
2.5
25＜i≤32
4
32＜i≤40
6
40＜i≤63
10
63＜i
*
Selecciónelos en conformidad con la EN60335-1.
*En caso de que la corriente supere los 63 A, no conecte cables en serie.
1.Al conectar el bloque terminal usando un cable trenzado,
asegúrese de usar el terminal rizado redondo para conectarlo
al bloque terminal de la fuente de alimentación.
Place the round crimp-style terminals on the wires up to the covered
part and secure in place.
Coloque los terminales rizados redondos en los cables hasta la
parte cubierta y fíjelos.
2.Al conectar el bloque terminal con un cable unipolar,
asegúrese de fraguarlo.
<Consideraciones para conectar el cableado de alimentación eléctrica>
Terminal
Alambre trenzado
Cable unipolar
Parte cubierta
Terminal rizado redondo

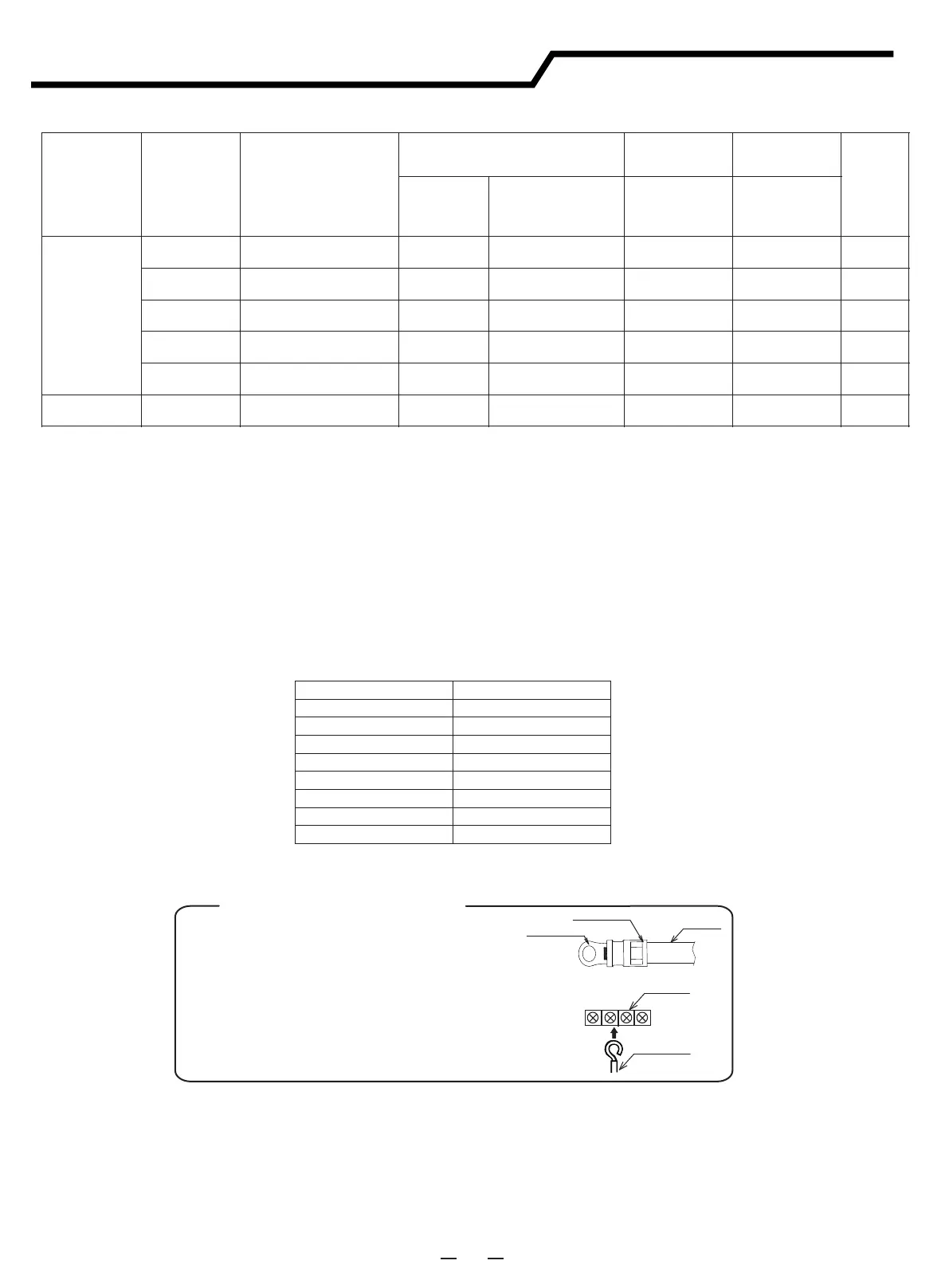

Instrucciones de instalación
Modelo
Capacidad
Fuente de
alimentación
ELB
Tamaño del
c
able de
transmisión
Interrup
tor
(A)
Corriente
nominal
(A)
Corriente nominal
sensitiva
(mA)
EN60335-1*1 EN60335-1*1
Tipo de fase
única
26/35
220-240V ~, 50Hz 20 30
3×1.5mm² 4×1.5mm² 20
52
220-240V ~, 50Hz 20 30 3×2.5mm² 4×1.5mm² 20
71/90
220-240V ~, 50Hz 25 30
3×2.5mm
2
4×1.5mm
2
25
105
220-240V ~, 50Hz 40 30
3×4.0mm
2
4×1.5mm
2
40
125/140
220-240V ~, 50Hz 50 30
3×6.0mm
2
4×1.5mm
2
50
Tipo trifásica
125/140/175
380-415V 3N ~, 50Hz 32 30
5×2.5mm
2
4×1.5mm
2
32
Series
Tamaño del cable
de la fuente de
alimentación
