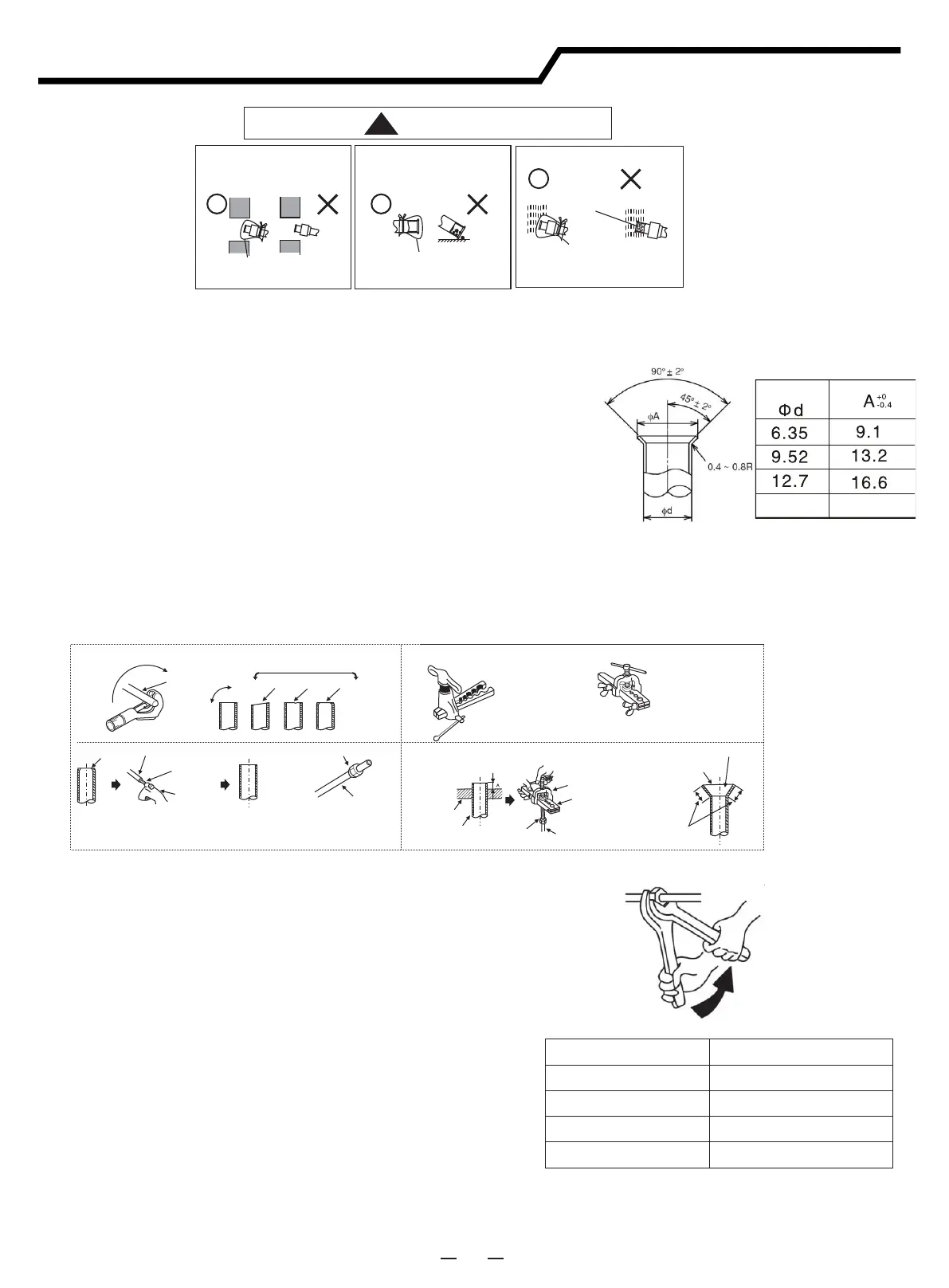

3.Procesamiento de la tubería de refrigerante
(1)Corte de la tubería
·Corte correctamente la tubería de cobre con un cortador de tuberías.
(2)Eliminación de rebabas
·Elimine completamente toda la rebaba de la sección cortada de la tubería.
·Coloque el extremo de la tubería de cobre hacia abajo para evitar que la
rebaba caiga dentro de la tubería.
(3)Colocar la tuerca
·Retire las tuercas cónicas de las unidades interior y exterior y colóquelas
en la tubería cuando haya terminado de eliminar las rebabas
(no es posible colocarlas después de realizar el ensanchamiento).
·La tuerca cónica de la tubería dependerá del diámetro de la tubería.
(4)Trabajo de avellanado
·Realice el trabajo de avellanado utilizando el avellanador mostrado a continuación.
(5)Comprobar
·Compare el trabajo de avellanado con la figura siguiente.
·Si el avellanado es defectuoso, corte la sección avellanada y vuelva a realizar el trabajo de avellanado.
P R E C A U C I Ó N
！
Al instalar la tubería a través
de una pared, fije la tapa del
extremo de la tubería.
Correcto
CorrectoIncorrecto
Correcto
Orificio
Orificio
Coloque una tapa
o cinta de vinilo.
Coloque una tapa
o cinta de vinilo.
Coloque una tapa o
bolsa de vinilo con una
banda de goma.
No coloque la tubería
directamente sobre el suelo.
Podría entrar agua
de lluvia.
Inclinado
Irregular Con rebaba
No bueno
Bueno
o
90
Rebaba
Tubería de cobre
Ensanchador
de recambio
Cortador
de tuberías
Tuerca cónica
Tubería de cobre
Avellanador
Tipo de embrague
Tuerca tipo mariposa
Troquel
Tubería de cobre
Tuerca cónica
Tubería de cobre
Troquel
York
Está todo liso
El interior brilla sin rasguños
4.Conexión de la tubería
(1)Confirme que la válvula esté cerrada.
(2)Conecte la unidad interior y la unidad exterior con la tubería de
refrigerante suministrada. Suspenda la tubería de refrigerante en
puntos concretos y evite que toque las partes débiles del edificio,
como las paredes, el techo, etc.
(Si las toca, podrían escucharse sonidos anormales debido a la
vibración de las tuberías. Preste especial atención en caso de
utilizar tuberías cortas.)
(3)Apriete la tuerca cónica utilizando dos llaves como se muestra
en la figura de la derecha.
(4)Aplique capas finas de aceite refrigerante (incluido) en la
superficie de la base de la tuerca cónica y en la tubería antes
de conectarla y apretarla.
Utilice dos llaves para apretar la tuerca cónica.
(5)Se debe conectar la tubería del refrigerante exterior con una
válvula de cierre.
Uso de dos llaves
Instrucciones de instalación
12
Incorrecto
Incorrecto
Par de apriete para la tuerca cónica
Tamaño de la tubería
φ6.35mm
φ9.52mm
φ12.7mm
φ15.88mm
Par (nm)
20
40
60
80
Diámetro
15.88
19.7
(Unit: mm)
