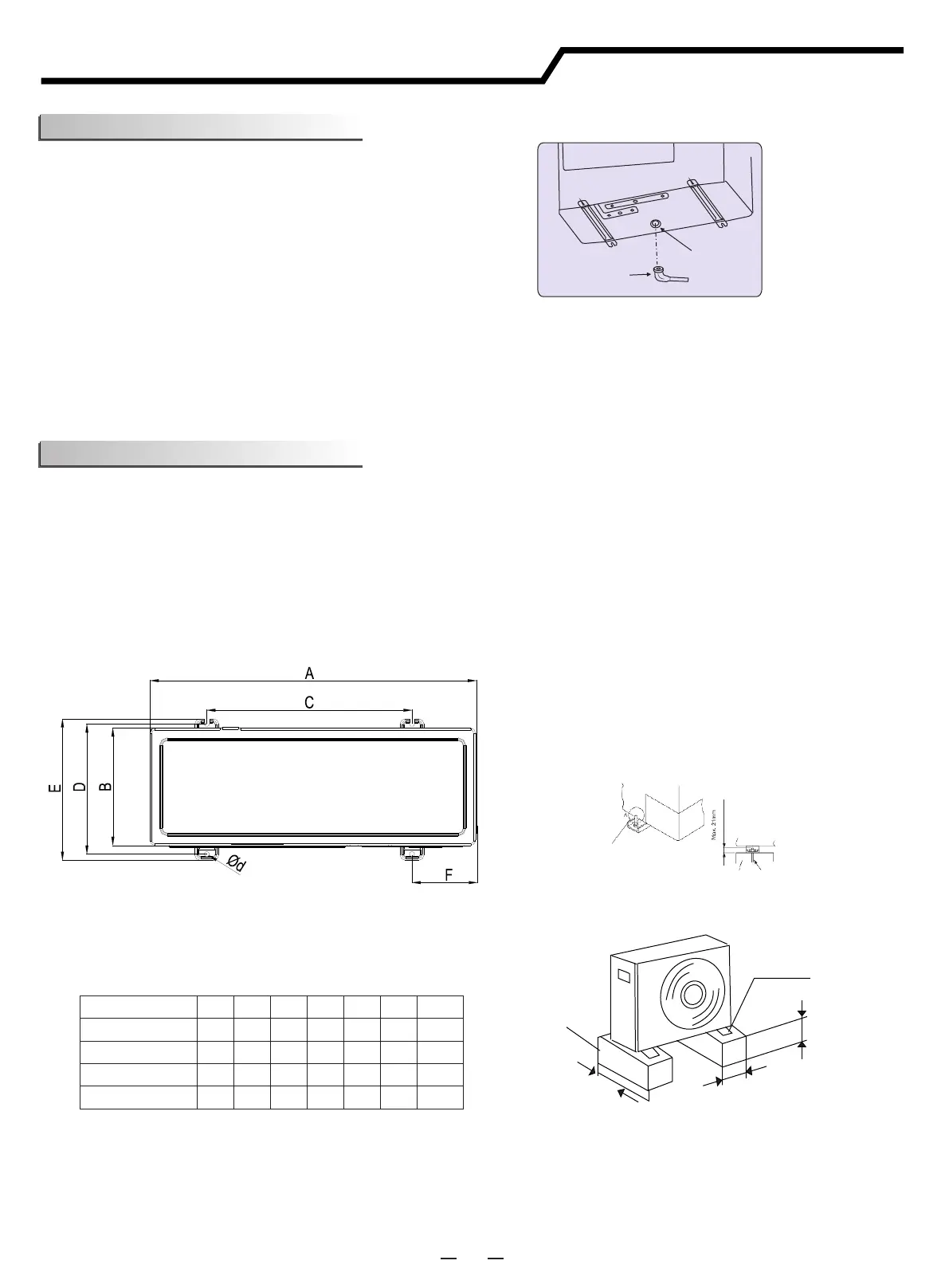

(1) Utilice la arandela incluida con los accesorios para apretar la máquina a los pernos de base.
(2) Cuando apriete la unidad interior con los pernos de base, coloque los orificios como se muestra en la Fig.1.
(3)
Apriete la unidad exterior como se muestra en la Fig 2.
(4) Asegúrese de apretar bien la unidad exterior horizontalmente para evitar que haga ruido cuando la máquina esté
en diagonal o inclinada por brisas fuertes o terremotos.
(5) No drene el agua a lugares públicos para evitar resbalones.
(6) Haga una base sólida (hecha con hormigón o similares). El aparato debe estar colocado a más de 10 cm de altura
para evitar que se humedezca o corroya. De lo contrario, podrían causarse daños en el aparato o reducir su vida
útil. (Figura 3.)
Instrucciones de instalación
Instalación del codo de drenaje y la manguera de drenaje
Instalación exterior
Instalación del codo de drenaje y la manguera de drenaje
·Podría drenarse agua condensada de la unidad exterior
cuando la unidad funciona en modo de calefacción. Para
evitar molestar a los vecinos y proteger también el medio
ambiente, es necesario instalar un codo de drenaje y una
manguera de drenaje para drenar el agua condensada.
·Instale el sistema de drenaje antes de conectar la unidad
interior y la unidad exterior. De lo contrario, será difícil
instalar el codo de drenaje una vez inmovilizada la máquina.
Conecte la manguera de drenaje (incluida, diámetro·
interno: 15 mm) como se muestra en la figura.
Manguera
de drenaje
Codo de drenaje
Nota:
No utilice el codo de drenaje en una zona fría.
El drenado podría congelarse y detener el
funcionamiento del ventilador.
Fig. 1
Si los pernos son demasiado largos,
córtelos o podrían dar problemas para
trasladarlo en el futuro.
beton
Perno de anclaje
(unidad: mm)
Fig. 2 Instalación de los pernos de anclaje
Base de hormigón o similar
Min.10cm
Juego de tornillos
(al menos 4)
Aprox. 40cm
Aprox. 10cm
Fig.3
Modelo
A B C D E F
d
26
730 260 480 290 317 125 11
35/52
810 280 510 310 338 150
10×17
71/90
860 310 542 341 368 168
11×17
105/125/140/175
950 340
580 380 414 185 15
