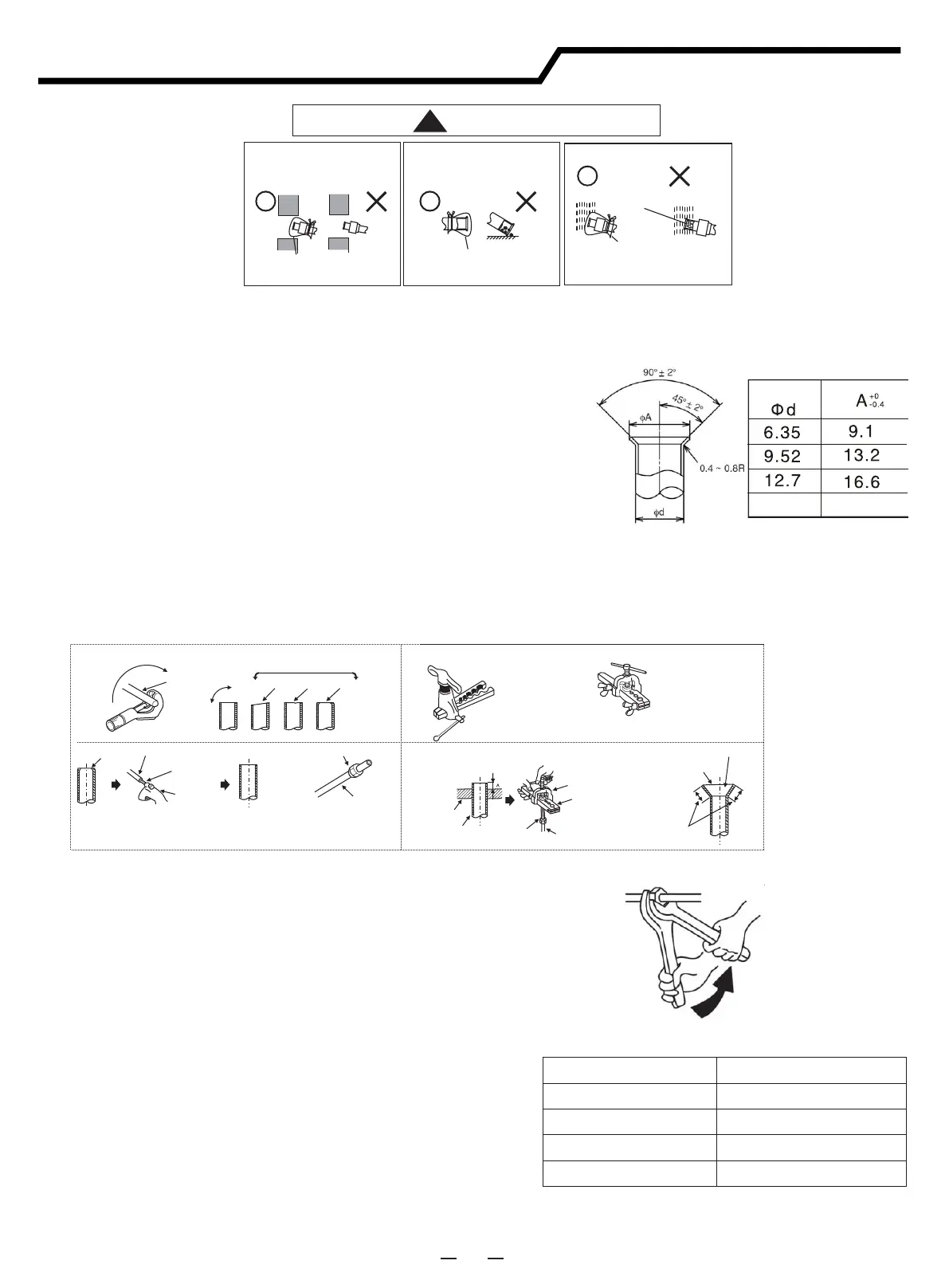

3. Trattamento delle tubazioni del refrigerante
(1)Tagliatubi
·Tagliare correttamente il tubo di rame con il tagliatubi.
(2)Rimozione delle sbavature
·Rimuovere completamente tutte le sbavature dalla sezione di taglio
trasversale del tubo.
·Tenere l'estremità del tubo di rame rivolta verso il basso per evitare
che le sbavature entrino nel tubo.
(3)Inserimento dei raccordi
·Rimuovere i raccordi svasati collegati alle unità interne ed esterne,
quindi inserirli nel tubo dopo averne rimosso completamente le sbavature.
(Non è possibile inserirli dopo le operazioni di svasatura).
·Dado svasato per tubo a secondo del suo diametro.
(4)Operazioni di svasatura
·Eseguire le operazioni di svasatura utilizzando la cartellatrice, come illustrato di seguito.
(5)Controllo
·Confrontare l'operazione di svasatura con la figura qui sotto.
·Qualora la svasatura sia difettosa, tagliare la parte svasata e rieseguire la svasatura.
危 险
！
AVVERTENZA
Quando si fanno passare le tubazioni
attraverso un muro, applicare un
cappuccio all'estremità della tubatura.
Corretto
CorrettoIncorretto
Corretto
ForoForo
Applicare un cappuccio
o nastro di vinile.
Applicare un cappuccio
o nastro di vinile.
Applicare un cappuccio o
un sacchetto di vinile
dotato di elastico.
Non appoggiare il tubo
direttamente a terra.
Potrebbe entrarvi
dell'acqua.
Obliquo Irregolare Imperfetto
Difettoso
Idoneo
o
90
Sbavatura
Tubo di rame
Sbavatore
di scorta
Tagliatubi
Raccordo svasato
Tubo di rame
Cartellatrice
Tipo a frizione
Tipo dado ad alette
Filiera
Tubo di rame
Raccordo svasato
Tubo di rame
Filiera
York
Completamente privo
di imperfezioni
L'interno è lucido senza rigature
4.COLLEGAMENTO DEI TUBI
(1)Controllare che la valvola sia chiusa.
(2)Collegare l'unità interna e quella esterna con i tubi per refrigerante che ci
si è procurati. Sollevare i tubi del refrigerante in alcuni punti e impedire che
tocchino le parti più deboli della costruzione, come pareti, soffitto, ecc.
(In caso contrario, potrebbero avvertirsi rumori anomali causati delle vibrazioni
della tubazione. Prestare particolare attenzione in caso di lunghezza delle
tubazioni ridotta.)
(3)Stringere il raccordo svasato utilizzando due chiavi come indicato nella
figura a destra.
(4)Prima del collegamento e del serraggio applicare sulla superficie della
svasatura del raccordo uno sottile strato di olio per refrigerante (non
fornito).
Durante il serraggio del dado svasato, utilizzare due chiavi.
(5)Le tubazioni esterne del refrigerante vanno collegate alla valvola di
intercettazione.
Operazione con due chiavi
Coppia di serraggio per raccordo svasato
Istruzioni di installazione
12
Incorretto
Incorretto
Dimensione Della Tubatura
φ6.35 mm
φ9.52 mm
φ12.7 mm
φ15.88 mm
N·mCoppia di serraggio ( )
20
40
60
80
Diametro
15.88
19.7
(Unit: mm)
