Cable de seguridad
Fig. 7
Fig. 8
Fig. 9
Fig. 10

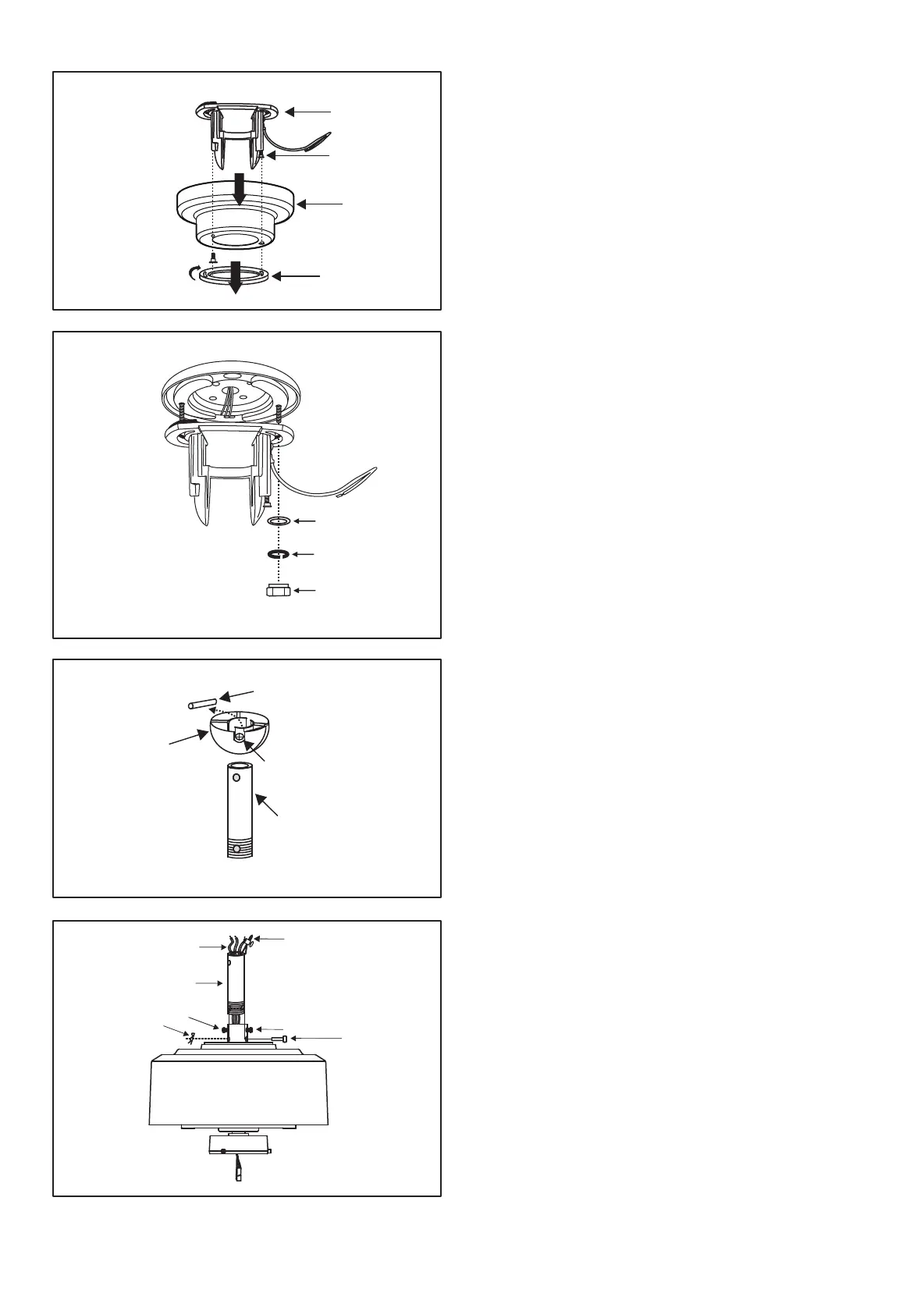

1. Retire la cubierta de la cubierta girándola en el
sentido contrario a las agujas del reloj. Retire el
soporte colgante de la cubierta quitando 1 de 2
tornillos de la parte inferior del soporte colgante y
aflojando el otro media vuelta de la cabeza del
tornillo. Esto le permitirá quitar el soporte de
suspensión. (Figura 7)
2. Fije el soporte colgante a la placa de montaje
usando las dos tuercas hexagonales y las arandelas
y arandelas de seguridad proporcionadas. (Figura 8)
NO apriete completamente en este punto. Deje
que el soporte para colgar gire pero sostenga el
peso del ventilador de techo.
3. Si planea usar la varilla incluida con su ventilador de
techo, retire la bola colgante aflojando el tornillo de
fijación, desatornillando el pasador de seguridad y
desenroscando la bola colgante. Si está utilizando una
varilla bajante diferente, salte al siguiente paso.
(Figura 9)
4. Afloje los dos tornillos de fijación en el acoplamiento
del motor hasta que el canal interior quede libre de los
tornillos. Retire el pasador de seguridad y el clip de
bloqueo en la parte superior del acoplamiento del
motor. (Figura 10)
5.
Pase con cuidado los cables del ventilador y el
cable de seguridad a través de la varilla. Enrosque la
varilla en el acoplamiento del motor hasta que los
orificios del pasador de seguridad estén alineados.
(Fig. 9) Luego, reemplace el pasador de seguridad y
asegúrelo con el clip de bloqueo. Apriete firmemente
ambos tornillos de fijación.
(Figura 10)
INSTALACIÓN DEL SOPORTE PARA
COLGAR EN EL CONJUNTO DE LA
PLACA DE MONTAJE
Soporte de
suspensión
Dosel de techo
Tornillos
Cubierta de dosel
Fig. 5
Arandelas planas
Arandelas de
seguridad
Tuercas hexagonales
varilla descendente
pasador de enganche
Bola
colgante
Tornillo de ajuste
Cables de suministro
varilla descendente
pasador de
enganche
Tornillos
de fijación
Tornillos de fijación
Pas
ador de
bloqueo
