08.12.2021 08.12.2021
18 19
FRFR
HT-TWIN 550

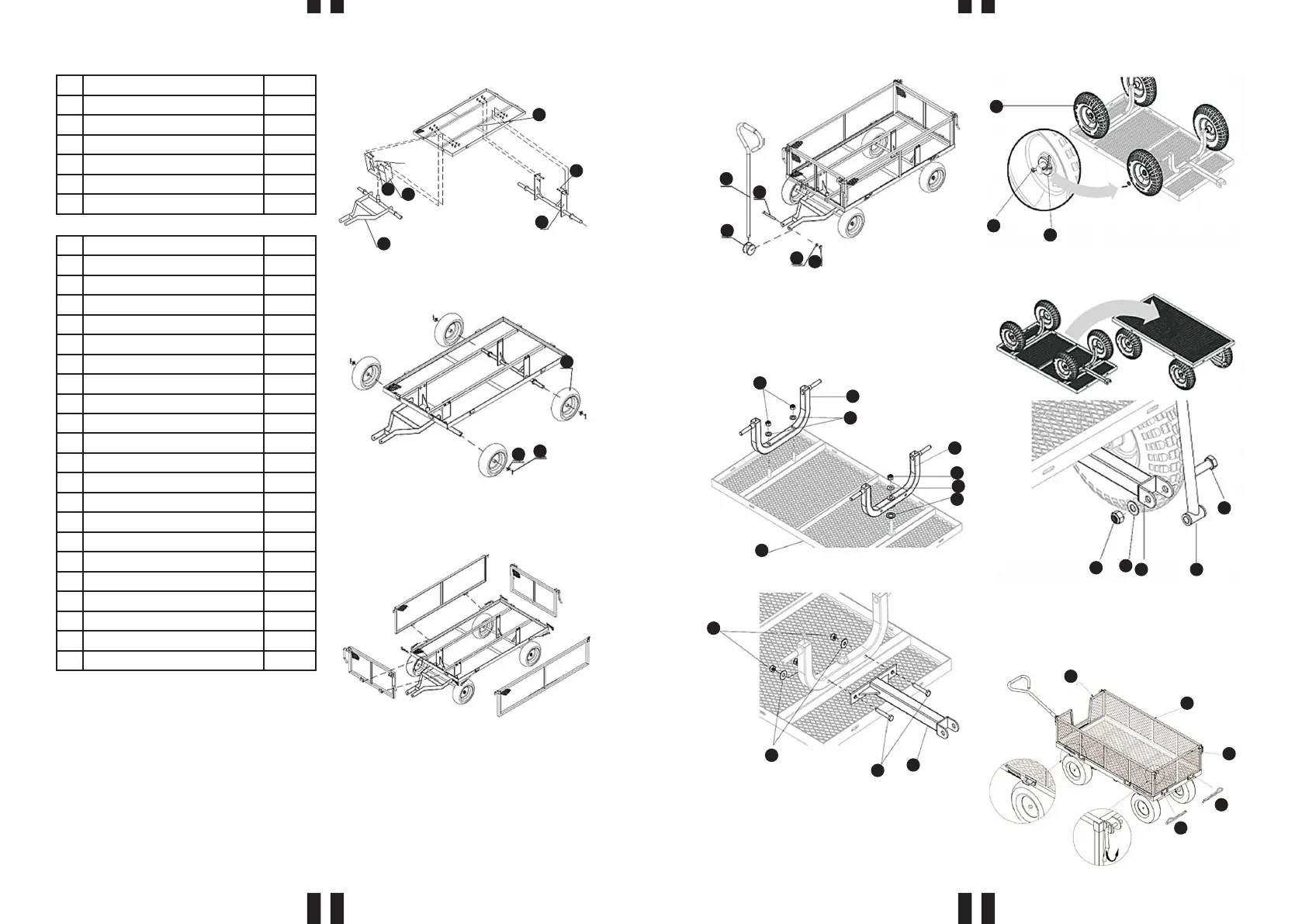

1. Retournez la base du chariot (A) et xez l‘essieu
arrière (C) avec les rondelles (E) et des écrous (D).
Placez le palier de butée (G) entre l‘essieu avant (B)
et la base, puis placez la rondelle (U) et serrez l‘écrou
(V). Ne serez pas trop fort l‘écrou (V), assurez-vous
que l‘essieu avant peut tourner.
2. Fixez le support de poignée (F) à l‘essieu avant à
l‘aide de vis(P), de rondelles (S) et d‘écrous (N).
3. Fixez les roues(I) aux extrémités de l‘essieu à l‘aide
d‘écrous(T) et de goupilles(R).
4. Une fois assemblé, retournez le charriot , xez la
poignée(H) au support de poignée(F) à l‘aide de la
vis(Q), de la rondelle(T) et de l‘écrou(O).
15
16
12
14
5
D
C
E
B
V
U
G
A
N
S
F
P
T
R
I
Q
HF
T
O
L
J
K
M
M
10 Vis M8x15 8x
11 Tige 5x
12 Rondelle M8 9x
13 Rondelle M16 5x
14 Ecrou M8 9x
15 Vis M8x58 1x
16 Connecteur en plastique 1x
A Base de chariots 1x
B Essieu avant 1x
C Essieu arrière 1x
D Écrou M14 2x
E Rondelle M14 2x
F Support de poignée 1x
G Palier de butée 1x
H Poignée 1x
I Roue 4x
J Barrière latérale 2x
K Barrière arrière 1x
L Barrière avant 1x
M Goupille 8x
N Écrou M10 2x
O Ecrou M16 1x
P Vis M10x55 2x
Q Vis M16x65 1x
R Goupille 4x
S Rondelle M10 2x
T Rondelle M16 5x
U Rondelle M20 1x
V Ecrou M20 1x
HT-TWIN 550
PRÉPARATION À L‘UTILISATION/ UTILISATION DE
L‘APPAREIL
MONTAGE DE L’APPAREIL
HT-TWIN 300
1. Placez l‘essieu central sur l‘attelage avant(4), placez la
goupille d‘attelage dans le trou du support avant(7),
mettez la rondelle(13) dessus et xez-la avec la
tige(11). Fixez le support avant(7) et le support
arrière(8) à la base du chariot(1) avec la vis(10), la
rondelle(12) et l‘écrou(14). Assurez-vous qu‘ils sont
bien serrés.
2. Placez les roues(6) aux extrémités des supports
avant et arrière. Mettez la rondelle(13). Insérez la
tige (11) dans les trous situés à l‘extrémité de chaque
essieu, puis courbez ses extrémités.
3. Alignez les trous dans les panneaux latéraux(2)
avec les trous latéraux dans la base du charriot ,
puis insérez-y les tiges B(9). Procédez de la même
manière pour chaque côté du charriot. Chaque
panneau est xé à l‘aide de deux tiges.
4. Insérez l‘extrémité de la poignée(5) dans le
connecteur en plastique (16), puis insérez le tout
dans la fourche du châssis et alignez les trous des
deux éléments. Insérez la vis(15) dans les trous,
mettez la rondelle(12) et l‘écrou(14) et serrez.
17
10
13
7
8
4
13
11
6
5. Une fois assemblé, retournez le charriot , xez la
poignée(H) au support de poignée(F) à l‘aide de la
vis(Q), de la rondelle(T) et de l‘écrou(O). Fixez les
barrières avant et arrière(L et K) sur les côtés de la
base du charriot à l‘aide de goupilles(M), puis les
barrières latérales (J). Les charnières doivent être à
l‘extérieur.
