DE
Produktname ELEKTRISCHE ERNTEMASCHINE
Model HT-
HOWSON
-18TE
HT-
HOWSON
-18SE
HT-
HOWSON
-18BE
Nennspannung
[V~]/Frequenz
[Hz]
230/50
Nennleistung
[W]
120 130 150
Rotationsge-
schwindigkeit
[1/min]
1500 1500 1400
Drehzahlregel-
bereich[1/min]
1000
-1500
1000
-1500
Pr. 1: 1200
Pr. 2: 1300
Pr. 3: 1400
Größe [mm] 460
x605x975
460
x560x925
493
x460x280
Gewicht [kg] 10,8 10,9 13
ANWENDUNGSGEBIET
Das Gerät ist dafür vorgesehen, Blätter von frisch
geschnittenen Ästen verschiedener Panzen zu entfernen
Für alle Schäden bei nicht zweckgemäßer Verwendung
haftet allein der Betreiber.
VOR DER ERSTEN BENUTZUNG
Prüfen Sie die Verpackung bei Erhalt der Ware auf Mängel
und önen Sie diese, falls keine vorhanden sind. Falls die
Verpackung Beschädigungen aufweist, setzen Sie sich
innerhalb von 3 Tagen mit der Transportgesellschaft und
Ihrem Vertriebspartner in Verbindung. Dokumentieren Sie
die Beschädigungen so gut wie möglich. Stellen Sie das

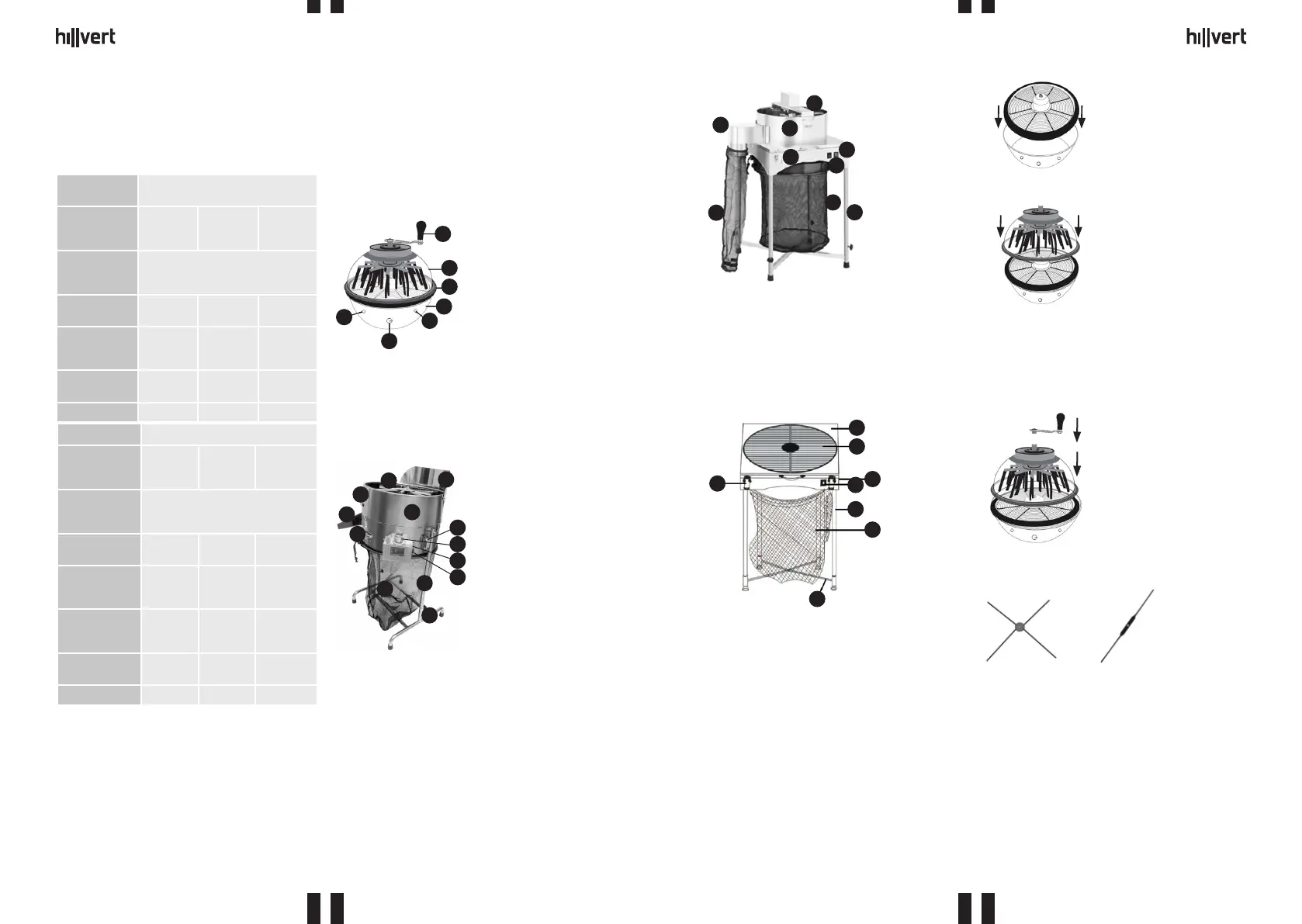

1. Kurbel
2. Abdeckung
3. Netz mit Klingen
4. Auänger
5. Anschluss der Stromversorgung
6. Drehzahl-Geschwindigkeitsregler
7. LED
HT-HOWSON-18TE
1. Rotierende Schaufeln mit Gummis
2. Abdeckung
3. Trommel
4. Verschluss
5. Drehzahl-Geschwindigkeitsregler
6. Anschluss der Stromversorgung
7. Schalter On/O
8. Standbeine
9. Ständerfuß
10. Beutel für die Blätter
11. Gri
12. Abfallaustritt
13. Abdeckung des Abfallaustritts
1
2
3
4
5
6
7
1
4
5
6
7
10
11
12
13
2
3
8
9
WIE FUNKTIONIERT DAS GERÄT? – DAS GRUNDPRINZIP
HT-HOWSON-16TE/
HT-HOWSON-19TE/HT-HOWSON-24TE
HT-HOWSON-18SE
22. Benutzen Sie das Gerät nicht, wenn der EIN-/AUS-
Schalter nicht ordnungsgemäß funktioniert. Geräte,
die nicht über den Schalter gesteuert werden können,
sind gefährlich und müssen repariert werden.
23. Lassen Sie dieses Gerät während des Betriebs nicht
unbeaufsichtigt.
TECHNISCHE DETAILS
Produktname MANUELLE UND ELEKTRISCHE
ERNTEMASCHINE
Model HT-
HOWSON-
16TE
HT-
HOWSON-
19TE
HT-
HOWSON-
24TE
Nennspannung
[V~]/
Frequenz [Hz]
230/50
Nennleistung
[W]
20 20 30
Rotationsge-
schwindigkeit
[1/min]
2050 2500 2000
Größe [mm] 435
x435x490
480
x480x530
600
x600x610
Gewicht [kg] 7 7,5 11,6
Paket mit Inhalt nicht über Kopf auf! Sollten Sie das Paket
weiter transportieren, halten Sie es aufrecht und stabil.
ENTSORGUNG DER VERPACKUNG
Es wird darum gebeten, das Verpackungsmaterial (Pappe,
Plastikbänder und Styropor) zu behalten, um das Gerät
im Servicefall bestmöglich geschützt zurücksenden zu
können!
4
5
6
7
2
3
8
9
1
1. Rotierende Schaufeln mit Gummis
2. Trommel
3. Verschluss
4. Drehzahl-Geschwindigkeitsregler
5. Schalter On/O
6. Standbeine
7. Beutel für die Blätter
8. Abfallaustritt
9. Abfallbeutel
HT-HOWSON-18BE
1. Gehäuse
2. Netz
3. Anschluss der Stromversorgung
4. Drehzahl-Geschwindigkeitsregler
5. Standbeine
6. Beutel für die Blätter
7. Ständerfuß
8. Verschluss zur Befestigung der Abdeckung
AUFBAU DES GERÄTES
PLATZIERUNG DES GERÄTES
Halten Sie das Gerät von jeglicher Art heißer Flächen
fern. Verwenden Sie das Gerät außerhalb der Reichweite
von Kindern oder geistig Behinderten. Das Gerät muss
so verwendet werden, dass man zu jedem Zeitpunkt die
Netzverbindung erreichen kann. Denken Sie daran, dass
die Stromversorgung des Gerätes den Angaben auf dem
Typenschild entspricht!
1
2
3
4
5
6
7
8
Vorbereitung der Maschine für den Betrieb
HT-HOWSON-16TE/
HT-HOWSON-19TE/HT-HOWSON-24TE
1. Setzen Sie das Netz mit den Klingen auf den
Auänger
2. Bringen Sie die Abdeckung (2) auf dem Auänger
mit dem Netz an. Stellen Sie sicher, dass alles richtig
sitzt.
3. Schließen Sie das Gerät an Strom an (5); wenn
Umdrehungsbewegungen ausbleiben, leuchtet die
LED (7) nicht.
4. Drehen Sie den Knopf (6) auf die gewünschte
Drehzahl, mit der die Klingen und der Druckgummi
rotieren sollen. Die LED (7) leuchtet rot.
Bei Handbetrieb müssen Sie die Handkurbel wie in der
folgenden Abbildung gezeigt anbringen.
In dem Gerät können zwei Arten von Klingen montiert
werden:
Quer:
Längs:
Zum Wechseln der Klingen sind folgende Schritte
einzuhalten:
1. Entfernen Sie die Abdeckung (2).
2. Entfernen Sie das Netz mit den Klingen (3) aus dem
Auänger (4).
3. Drehen Sie das Messergitter so um, dass die Klingen
nach oben zeigen.
4. Lösen Sie die Mutter und entfernen Sie vorsichtig die
Klingen.
5. Bringen Sie die neuen Klingen an, ziehen Sie die
Mutter fest. Setzen Sie das Gerät in umgekehrter
Reihenfolge der Demontage zusammen.
DE
4 5
11.05.2022
11.05.2022
