9
DEUTSCH
SPEAKER
OUTPUT
HIGH LEVEL
INPUT
HIGH LEVEL
INPUT
SPEAKER
OUTPUT
LOW
POWER
INPUT
FUSE
HIGH POWER INPUT
R
L
CH2
CH1
CH4
CH3
CH6
CH5
CH8
CH7
CH10
CH9
BT
OPTICAL IN REMOTE
USB PC
LINE OUTPUTSAUX IN
BYPASS
AMPLIFIER
SECTION
ONOFF
AUTO
TURN-OM
ONOFF
GND
+12V
ZXR 800/8 DSP
CH3-
CH3+
CH3-
CH3+
CH2-
CH2+
CH1-
CH1+
GND
+12V
GND
+12V
CH1-
CH1+
CH2-
CH2+
CH4-
CH4+
CH4-
CH4+
CH6+ CH5+
CH6-
CH8+
CH8-CH5-
CH7+
REM IN
REM OUT
CH7-
CH6-CH5-
CH5+
CH6+
POWER
PROTECT

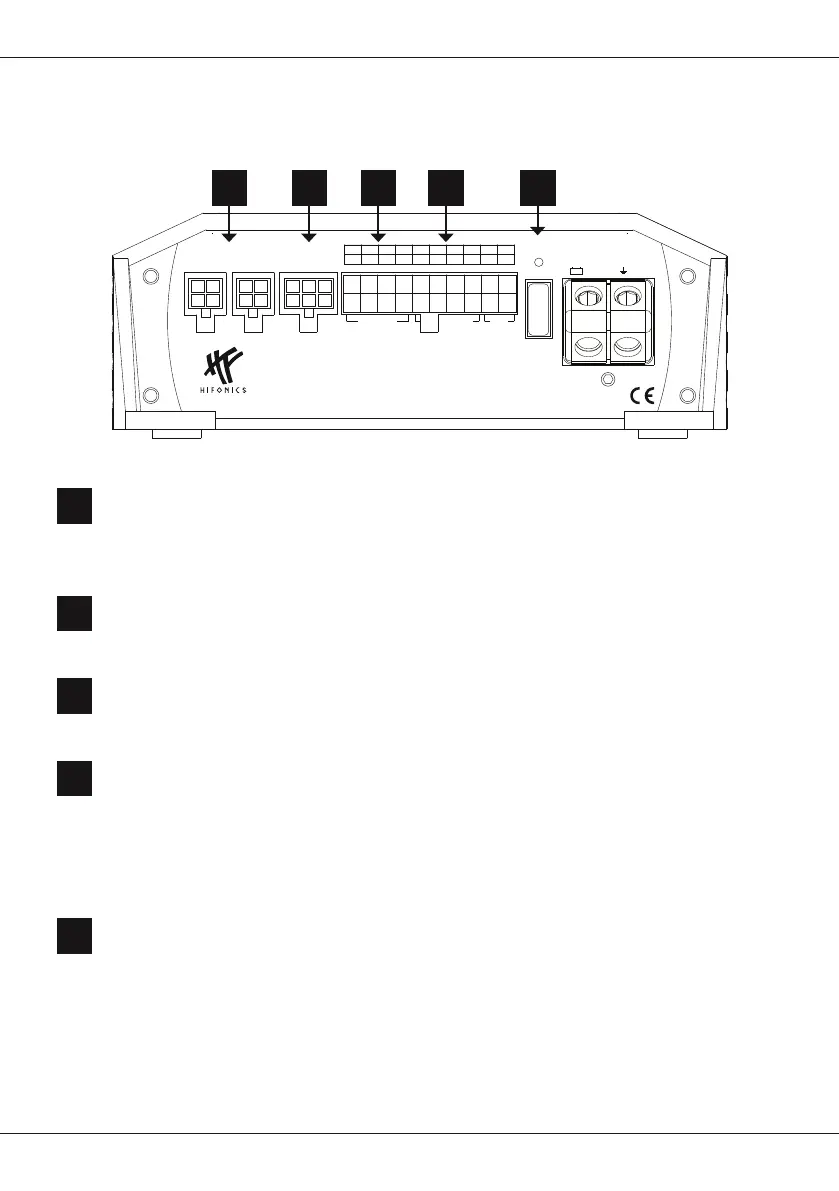

FUNKTIONSBESCHREIBUNG
HIGH LEVEL INPUT
Verbinden Sie die Kabelenden des jeweiligen Kabelsteckers mit den entsprechend Lautsprecheraus-
gängen (Hochpegel-Signal) des Autoradios/Steuergeräts. Achten Sie dabei auf die korrekte Polarität
der Anschlüsse.
In der DSP Master Software kann mit der Funktion HIGH LEVEL MIX der Schwellenwert für priorisierte
Eingangssignale eingestellt werden. Dies ermöglicht, dass z.B. Verkehrsfunkdurchsagen erkannt und wie-
dergegeben werden.
16
REMOTE
Dieser Anschluss ist für das Verlängerungskabel der optional erhältlichen Fernbedienung HiFonics
HF-DMC vorgesehen.
14
SPEAKER OUTPUT
Verbinden Sie die Kabelenden des jeweiligen Kabelsteckers mit den entsprechend Lautsprechern des
Soundsystems. Achten Sie dabei auf die korrekte Polarität der Anschlüsse.
15
POWER/PROTECT
Leuchtet diese LED blau, ist der Verstärker betriebsbereit. Leuchtet diese rot, liegt eine Fehlfunktion
vor. Beachten Sie dann die Hinweise im Abschnitt FEHLERBEHEBUNG auf Seite 13.
17
USB PC
Dieser USB-Eingang ist für die Verbindung mit einem PC/Laptop vorgesehen, um mit der DSP Master
Software die DSP Funktionen einzustellen.
Beachten Sie dazu die Angaben auf Seite 11.
13
15 16 16 15 17
