ELEKTRISCHE ANSCHLÜSSE
SPEAKER
OUTPUT
HIGH LEVEL
INPUT
HIGH LEVEL
INPUT
SPEAKER
OUTPUT
LOW
POWER
INPUT
FUSE
HIGH POWER INPUT
R
L
CH2
CH1
CH4
CH3
CH6
CH5
CH8
CH7
CH10
CH9
BT
OPTICAL IN REMOTE
USB PC
LINE OUTPUTSAUX IN
BYPASS
AMPLIFIER
SECTION
ONOFF
AUTO
TURN-OM
ONOFF
GND
+12V
ZXR 800/8 DSP
CH3-
CH3+
CH3-
CH3+
CH2-
CH2+
CH1-
CH1+
GND
+12V
GND
+12V
CH1-
CH1+
CH2-
CH2+
CH4-
CH4+
CH4-
CH4+
CH6+ CH5+
CH6-
CH8+
CH8-CH5-
CH7+
REM IN
REM OUT
CH7-
CH6-CH5-
CH5+
CH6+
POWER
PROTECT
FAHRZEUG-
BATTERIE
GND (HIGH POWER INPUT)

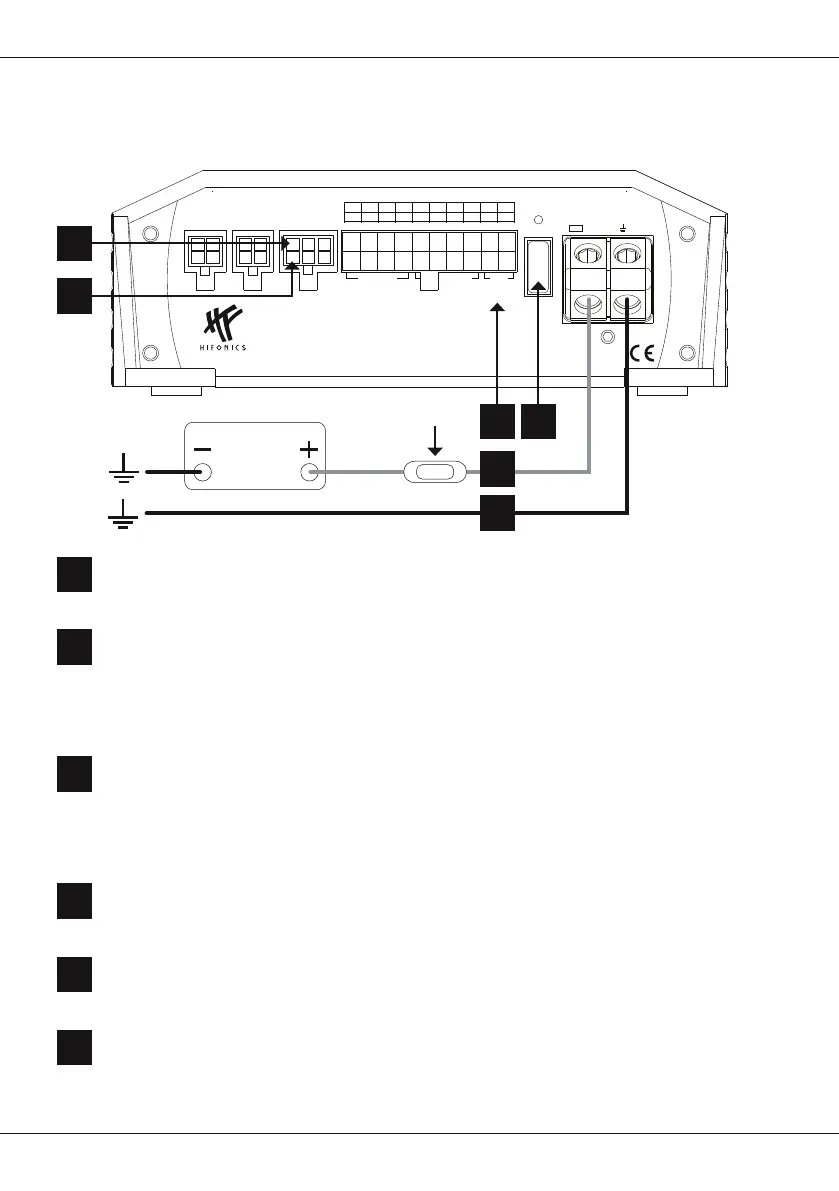

Verbinden Sie den Anschluss GND mit einem geeigneten Massepunkt am Fahrzeugchassis. Das Mas-
sekabel sollte möglichst kurz sein und an einem blanken, metallischen Punkt des Fahrzeugchassis
angebracht werden. Achten Sie darauf, dass dieser Punkt eine sichere elektrische Verbindung zum
Minuspol der Fahrzeugbatterie hat. Verwenden Sie ein geeignetes Kabel mit ausreichendem Quer-
schnitt (empfohlen 1,5 mm
2
).
2
REM IN
Verbinden Sie ein Einschaltsignal oder das REM-Signal Ihres Steuergeräts (Autoradio) mit dem An-
schluss REM IN. Verwenden Sie dazu ein geeignetes Kabel mit ausreichendem Querschnitt (empfoh-
len 0,5 mm
2
). Hiermit schaltet sich das Gerät mit Ihrem Steuergerät (Autoradio) ein oder aus. Wenn
Sie die Funktion AUTO TURN-ON verwenden (siehe Seite 8, Abschnitt 7), muss der Anschluss REM
IN nicht belegt werden.
3
REM OUT
Der Anschluss REM OUT kann an den REM-Anschluss eines anderen Verstärkers oder Geräts ange-
schlossen werden, um ein Einschaltsignal bereitzustellen (REM OUT-Funktion).
4
LIMITED POWER INPUT
Sollten Sie die Stromversorgung des Verstärkers über den beiliegenden 20-pol Kabelbaum nutzen, redu-
ziert sich die Ausgangsleistung des Verstärkers um etwa 20%.
5
+12V (HIGH POWER INPUT)
Verbinden Sie den Anschluss +12V mit dem +12V-Pol der Fahrzeugbatterie. Verwenden Sie ein geeig-
netes Kabel mit ausreichendem Querschnitt (empfohlen 1,5 mm
2
).
1
FUSE
Steckplatz für die Gerätesicherung (35 A). Tauschen Sie eine defekte Sicherungen nur gegen eine
neue Sicherung aus, die gleichen Typs ist und den gleichen Sicherungswert besitzt.
6
1
2
35 A
< – max. 30 cm– >
Optionale
Kabelsicherung
3
4
5 6
