DE

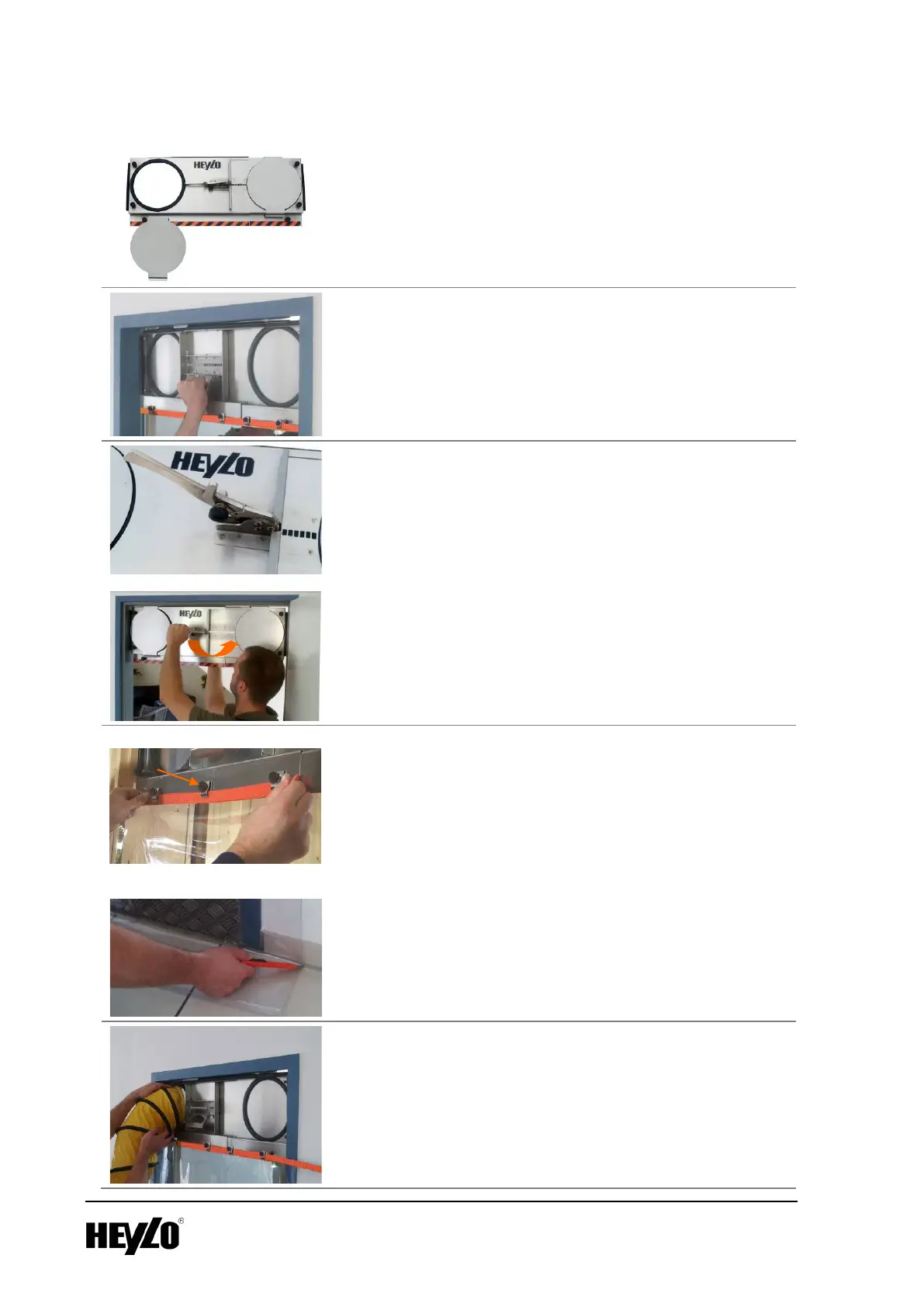

Montage DCD-3.0
Vor der Montage sollten, bei Bedarf, die Verschlusskappen
(E) entfernt werden (nach der Montage der DCD ist deren
Entfernung nicht mehr möglich!)
Die Einheit wird mit der rechten Hand am Haltegriff (F)
rückseitig und mit der linken Hand am Spanngriff (G)
festgehalten.
Dann wird der Spannhebel (G) in 90° zur Einheit aufgestellt.
Das System ist jetzt entspannt und kann grob in der Tür
justiert werden. Die Seite mit dem Spannhebel zeigt dabei
zum Schwarzbereich.
Mit dem Spannen des Spanngriffes (G) wird die Einheit fest in
der Tür fixiert.
Die mitgelieferten PVC-Folien (H) werden jetzt passend zur
Türbreite an der DCD befestigt.
Die erste Folie mittels Klettband befestigen, hinter die
Befestigungsklammern (J) schieben und mit Hilfe der
Rändelschraube (K) festklemmen. Anschließend die zweite
Folie etwa 20 cm überlappend anbringen (s. Folie 1).
Bei Bedarf können die beiden Folien (Länge 2 m) mit einem
Cutter gekürzt werden.
Jetzt können – je nach Anwendungsfall (s. Abschnitt 5) – ein
oder zwei Schläuche (Ø 203 mm) durch die Öffnungen der
DCD geführt werden.
E
E
F
G
H
J
K
