8
EN

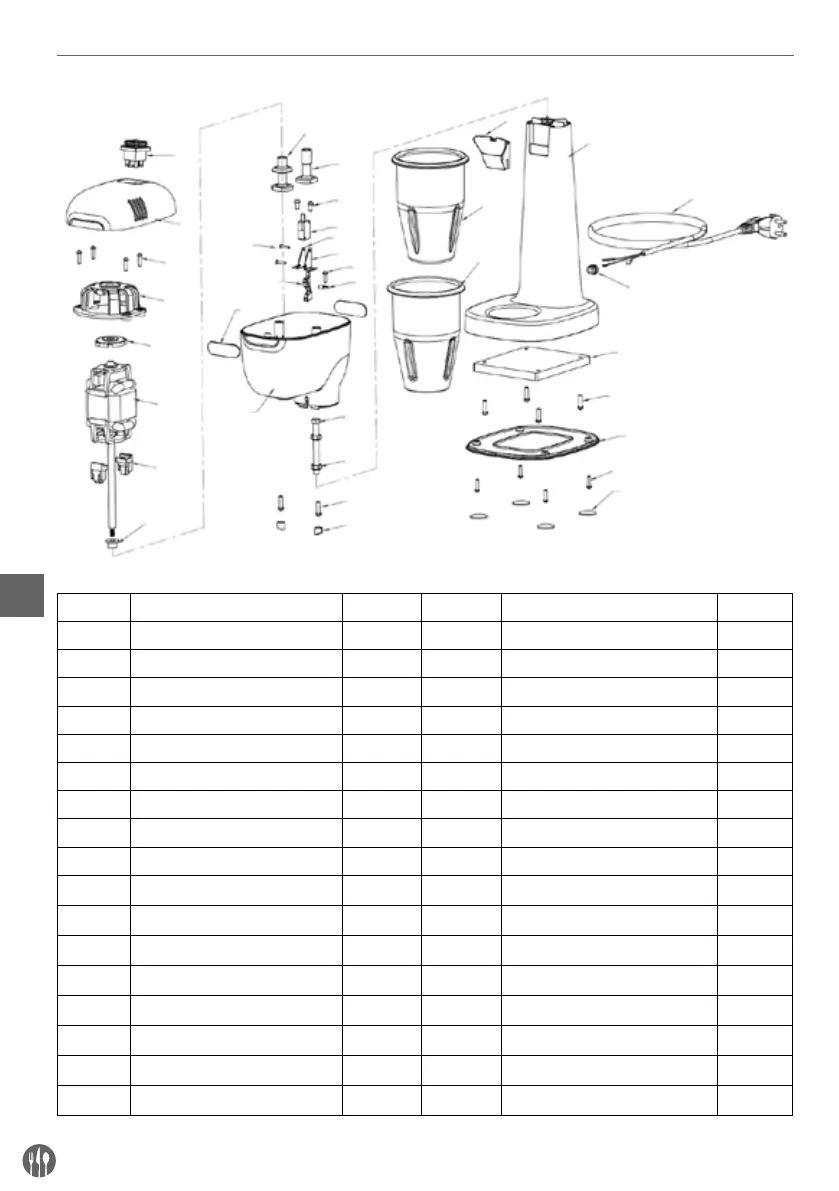

Exploded drawing and part list
1
9
10
11
27
28
25
26
29
30
31
23
32
3
33
12
13
14
15
18
19
20
21
22
23
24
16
17
2
3
4
5
6
7
8
Part no. Part name Quantity Parts no. Part name Quantity
1 Switch 1 18 Driver unit 1
2 Top cover 1 19 Hendi logo sticker 2
3 Screw 4x16 8 20 Motor housing bottom 1
4 Motor mounting top 1 21 Bolt M8x80 1
5 Anti-vibration pad 1 22 Nut M8 2
6 Motor 1 23 Screrw 5x18 6
7 Motor support foot 2 24 Core hole 2
8 Rubber protection 1 25 Stainless steel Cup 1
9 Double layer agitator 2 26 Polycarbonate cup 1
10 Single layer agitator 2 27 Cup Holder 1
11 Screw 5x10 2 28 Body 1
12 Microswitch 1 29 Power cord 1
13 Microswitch holder left 1 30 Strain relief 1
14 Microswitch holder right 1 31 Counter weight metal 1
15 Screw M3x14 2 32 Bottom cover 1
16 Screw 4x14 1 33 Foot pad 1
17 Driver unit shaft 1
