30
PL

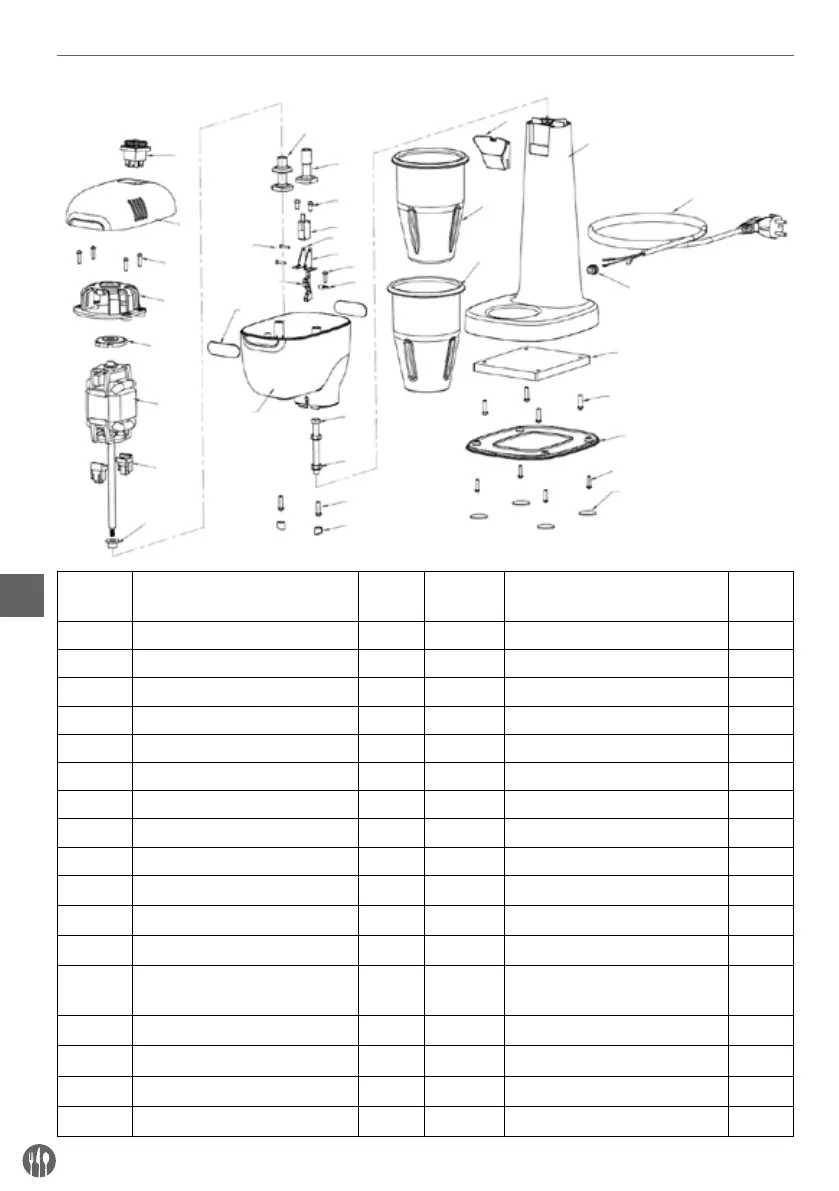

Rysunek złożeniowy i lista części
1
9
10
11
27
28
25
26
29
30
31
23
32
3
33
12
13
14
15
18
19
20
21
22
23
24
16
17
2
3
4
5
6
7
8
Nr części Nazwa części
Liczba
sztuk
Nr części Nazwa części
Liczba
sztuk
1 Przełącznik 1 18 Jednostka napędowa 1
2 Górna pokrywa 1 19 Naklejka z logo Hendi 2
3 Śruby 4x16 8 20 Spód obudowy silnika 1
4 Górna część mocowania silnika 1 21 Śruba M8x80 1
5 Podkładka antywibracyjna 1 22 Nakrętka M8 2
6 Silnik 1 23 Śruby 5x18 6
7 Stopa podporowa silnika 2 24 Otwór główny 2
8 Gumowa ochrona 1 25 Pojemnik ze stali nierdzewnej 1
9 Mieszadło dwuwarstwowe 2 26 Pojemnik z poliwęglanu 1
10 Mieszadło jednowarstwowe 2 27 Uchwyt kubka 1
11 Śruby 5x10 2 28 Korpus 1
12 Mikroprzełącznik 1 29 Przewód zasilający 1
13 Uchwyt mikroprzełącznika lewy 1 30
Zabezpieczenie końcówki prze
-
wodu
1
14 Uchwyt mikroprzełącznika prawy 1 31 Przeciwciężar metalowy 1
15 Śruby M3x14 2 32 Osłona dolna 1
16 Śruby 4x14 1 33 Podkładka pod stopę 1
17 Wał jednostki napędowej 1
