Je bekijkt pagina 58 van 148
58
RU

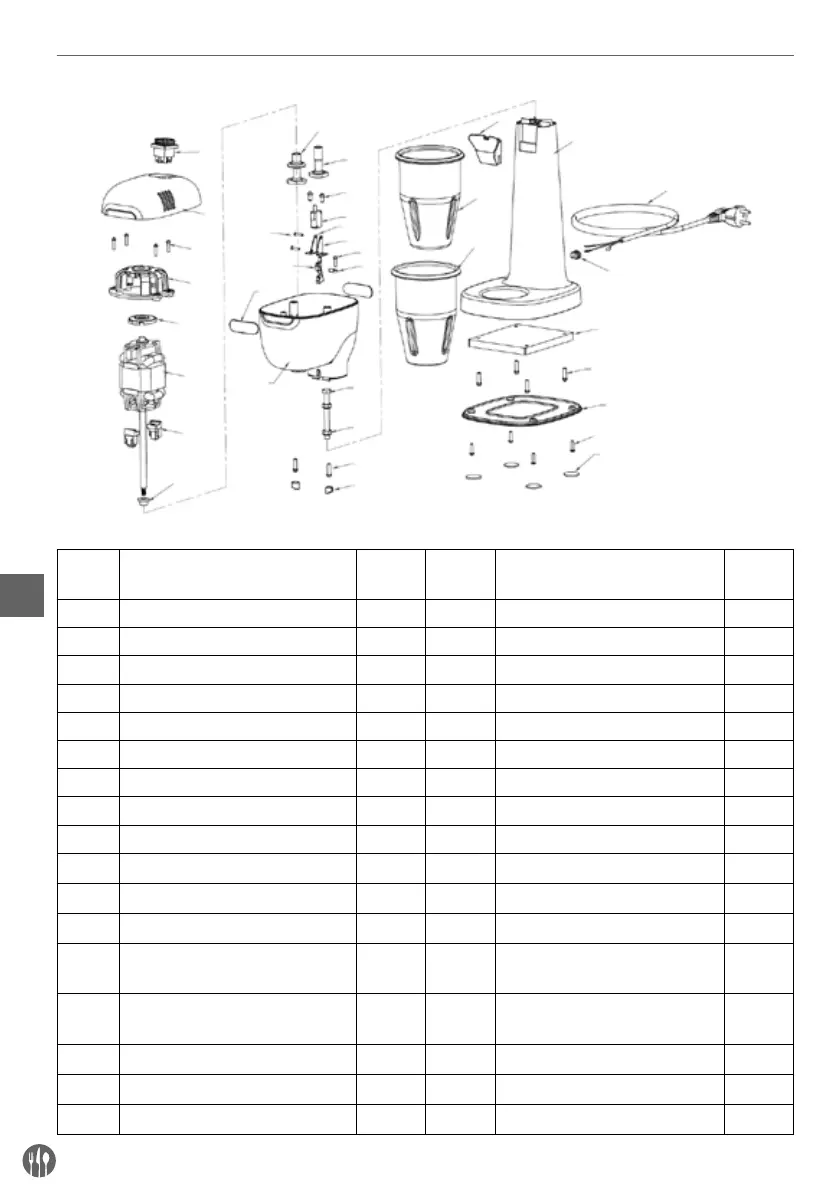

Развернутый чертеж и список деталей
1
9
10
11
27
28
25
26
29
30
31
23
32
3
33
12
13
14
15
18
19
20
21
22
23
24
16
17
2
3
4
5
6
7
8
№ де-
тали
Название детали
Коли-
чество
№ де-
тали
Название детали
Коли-
чество
1 Выключатель 1 18 Привод 1
2 Верхняя крышка 1 19 Наклейка с логотипом Hendi 2
3 Винты 4x16 8 20 Корпус мотора снизу 1
4 Монтаж с мотором сверху 1 21 Болт M8x80 1
5 Антивибрационная подставка 1 22 Гайка M8 2
6 Мотор 1 23 Винты 5x18 6
7 Опора для мотора 2 24 Главное отверстие 2
8 Резиновая защита 1 25 Чаша из нержавеющей стали 1
9 Двухуровневый смеситель 2 26 Чаша из поликарбоната 1
10 Одиночный смеситель 2 27 Держатель чашки 1
11 Винты 5x10 2 28 Корпус 1
12 Микровыключатель 1 29 Шнур питания 1
13 Держатель для микропере-
ключателя, левый
1 30 Компенсатор натяжения 1
14 Держатель для микропере-
ключателя, правый
1 31 Металлический противовес 1
15 Винты M3x14 2 32 Нижняя крышка 1
16 Винты 4x14 1 33 Подкладка под опору 1
17 Вал привода 1
