Je bekijkt pagina 37 van 148
37
FR

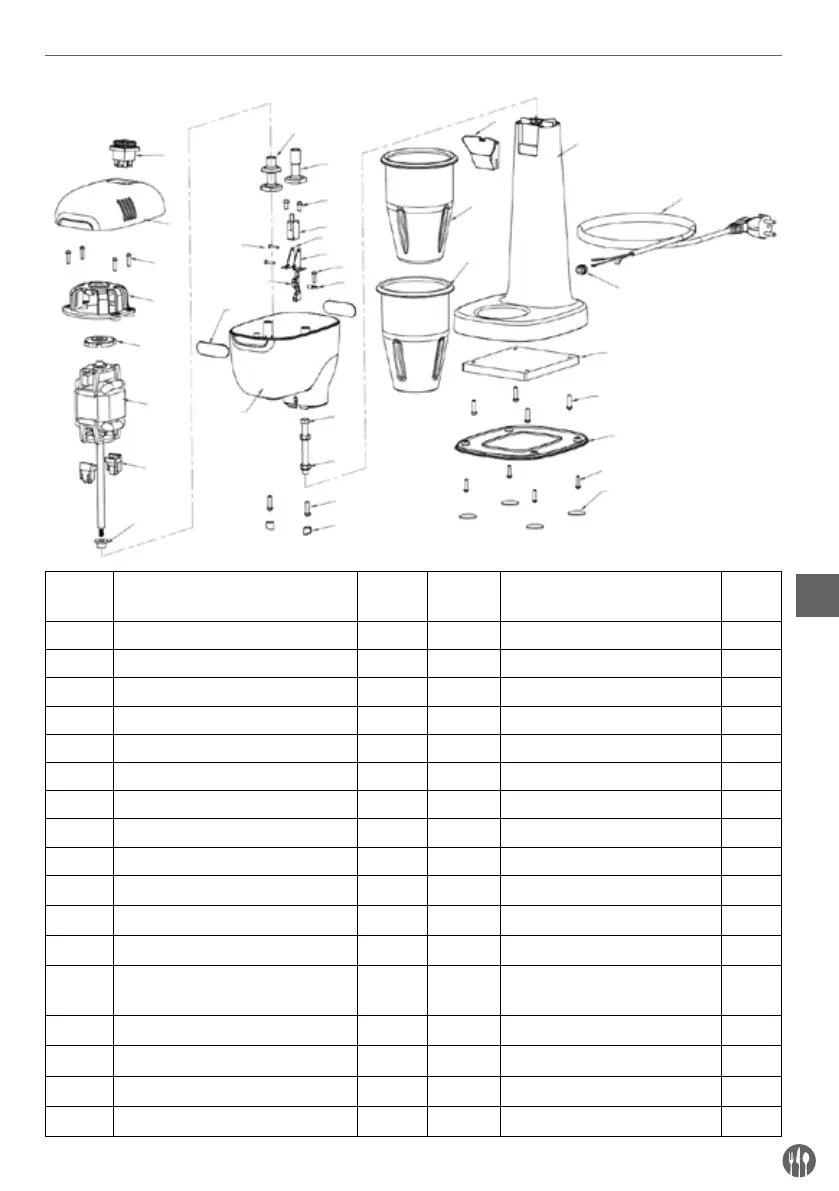

Exploded drawing and part list
1
9
10
11
27
28
25
26
29
30
31
23
32
3
33
12
13
14
15
18
19
20
21
22
23
24
16
17
2
3
4
5
6
7
8
N° de
pièce
Nom de pièce
Quan-
tité
N° de
pièce
Nom de pièce
Quan-
tité
1 Interrupteur 1 18 Unité d’entraînement 1
2 Capot supérieur 1 19 Autocollant du logo Hendi 2
3 Vis 4x16 8 20 Bas de boîtier moteur 1
4 Haut de support moteur 1 21 Boulon M8x80 1
5 Coussin anti-vibratoire 1 22 Écrou M8 2
6 Moteur 1 23 Vis 5x18 6
7 Pied de support de moteur 2 24 Trou central 2
8 Protection en caoutchouc 1 25 Récipient en acier inoxydable 1
9 Agitateur double couche 2 26 Récipient en polycarbonate 1
10 Agitateur simple couche 2 27 Porte-gobelet 1
11 Vis 5x10 2 28 Corps 1
12 Microrupteur 1 29 Cordon d’alimentation 1
13
Support de micro-interrupteur
gauche
1 30 Protecteur de cordon 1
14 Support de micro-interrupteur droit 1 31 Contrepoids métallique 1
15 Vis M3x14 2 32 Capot inférieur 1
16 Vis 4x14 1 33 Patin de pied 1
17 Arbre de l'unité d’entraînement 1
