16
DE

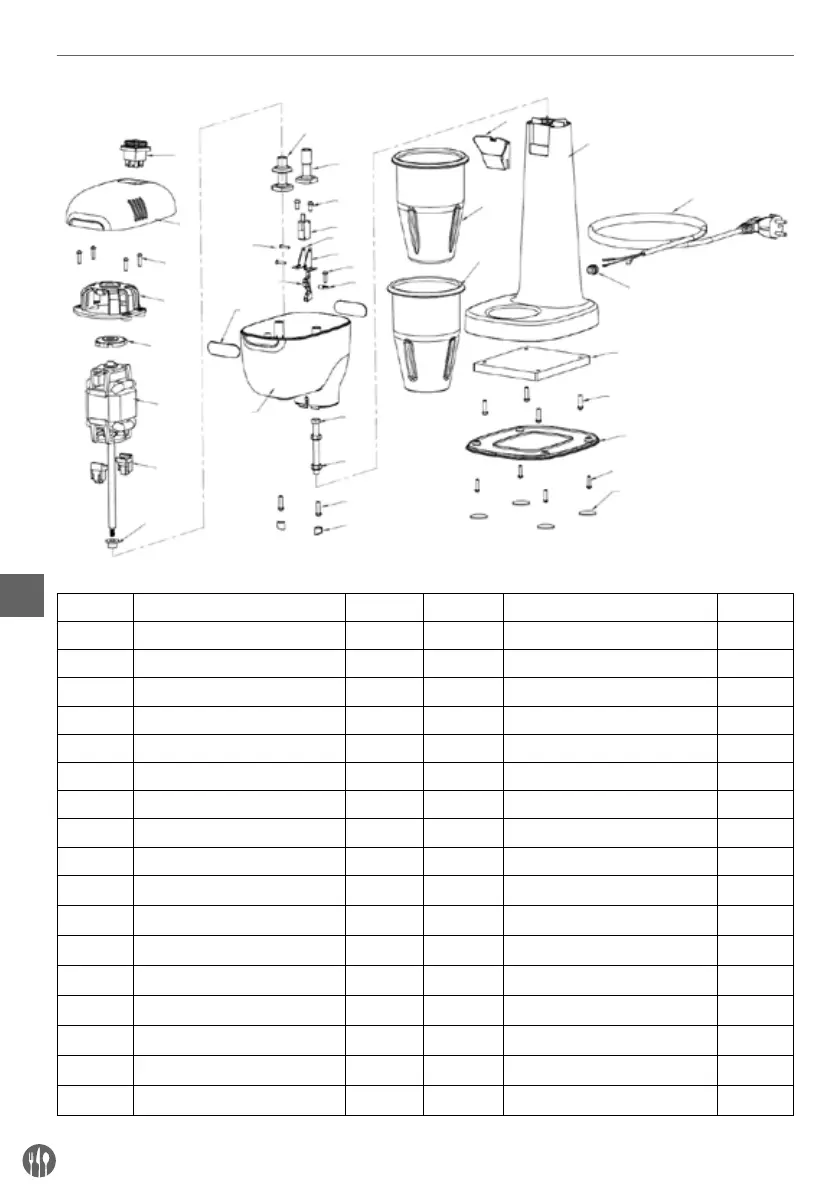

Elektrischer Schaltplan
1
9
10
11
27
28
25
26
29
30
31
23
32
3
33
12
13
14
15
18
19
20
21
22
23
24
16
17
2
3
4
5
6
7
8
Teile-Nr. Teilenamen Menge Teile-Nr. Teilenamen Menge
1 Schalter 1 18 Antriebseinheit 1
2 Obere Abdeckung 1 19 Hendi-Logo-Aufkleber 2
3 Schrauben 4x16 8 20 Motorgehäuse unten 1
4 Motorbefestigung oben 1 21 Schraube M8x80 1
5 Schwingungsdämpfer 1 22 Mutter M8 2
6 Motor 1 23 Schrauben 5x18 6
7 Motorfuß 2 24 Kernbohrung 2
8 Gummischutz 1 25 Edelstahlbecher 1
9 Mixwerk mit zwei Ebenen 2 26 Polycarbonatbecher 1
10 Einfaches Mixwerk 2 27 Becherhalter 1
11 Schrauben 5x10 2 28 Korpus 1
12 Mikroschalter 1 29 Netzkabel 1
13 Mikroschalterhalter links 1 30 Zugentlastung 1
14 Mikroschalterhalter rechts 1 31 Gegengewicht Metall 1
15 Schrauben M3x14 2 32 Unterer Deckel 1
16 Schrauben 4x14 1 33 Fußauflage 1
17 Welle der Antriebseinheit 1
