6
Hardware-Konguration
Kongurieren Sie den HELIX V EIGHT DSP
ULTIMATE in der nachfolgenden Reihenfolge
Achtung: Für die Durchführung der nachfol-
genden Schritte werden Spezialwerkzeuge und
Fachwissen benötigt. Um Anschlussfehler und
Beschädigungen zu vermeiden, fragen Sie im
Zweifelsfall Ihren Einbauspezialisten und beach-
ten Sie zwingend die allgemeinen Anschluss- und
Einbauhinweise (siehe Seite 3).
1. Einstellung des Eingangsspannungsbe-
reichs
Bevor Sie beginnen, den Eingangsspan-
nungsbereich („Voltage Range“) der Signal-
eingänge anzupassen, beachten Sie bitte die
folgenden Hinweise. Diese Einstellung ist nur
erforderlich, wenn Sie Geräte aus den fol-
genden Kategorien anschließen:
- Aftermarket-Radios mit mehr als 4 V RMS
Ausgangsspannung
- Premium Soundsystem-Verstärker mit
mehr als 50 W RMS Ausgangsleistung
Für Standardanwendungen wie den An-
schluss von:
- Original-Radios
- Aftermarket-Radios mit maximal 4 V RMS
Ausgangsspannung
ist diese Einstellung nicht erforderlich. In die-
sem Fall können Sie direkt auf Seite 7 mit
Punkt 2 fortfahren.
So stellen Sie den Eingangsspannungsbe-
reich ein:
a. Verstärker ö󰀨nen
Entfernen Sie das Seitenblech mit den Laut-
sprecherausgängen, indem Sie die zwei In-
busschrauben lösen und das Bodenblech
zur Seite herausziehen.
b. Ausgangsspannung der Signalquelle
ermitteln
Wir empfehlen, die maximale Ausgangs-
spannung mithilfe eines geeigneten Mess-
geräts zu ermitteln oder sich an Ihren au-
torisierten HELIX Fachhändler zu wenden.
Wenn Sie unsicher sind, empfehlen wir,
alle 6 Jumper auf den „High Voltage Ran-
ge“ einzustellen (Line 2 - 8 V / Highlevel
8 - 32 V), um mögliche Schäden am Gerät
zu vermeiden. Hierfür müssen die 6 Jumper
auf die werkseitig unbenutzten Stiftleisten
umgesteckt werden, wie in Abbildung 2 ge-
zeigt.
c. Jumper auf den entsprechenden Span-
nungsbereich setzen
Um die Position eines Jumpers zu ändern,
ziehen Sie ihn einfach nach oben ab und
stecken ihn in die gewünschte Position.
Achten Sie darauf, dass der Jumper voll-
ständig und ohne Versatz eingesteckt ist.
Übersicht Jumper-Steckpositionen:
Low Voltage Range Konguration
( werkseitig / siehe Abb. 1):
Wertebereich: Highlevel 4 - 16 Volt
Line (Cinch) 1 - 4 Volt
High Voltage Range Konguration
(siehe Abb.2):
Wertebereich: Highlevel 8 - 32 Volt
Line (Cinch) 2 - 8 Volt

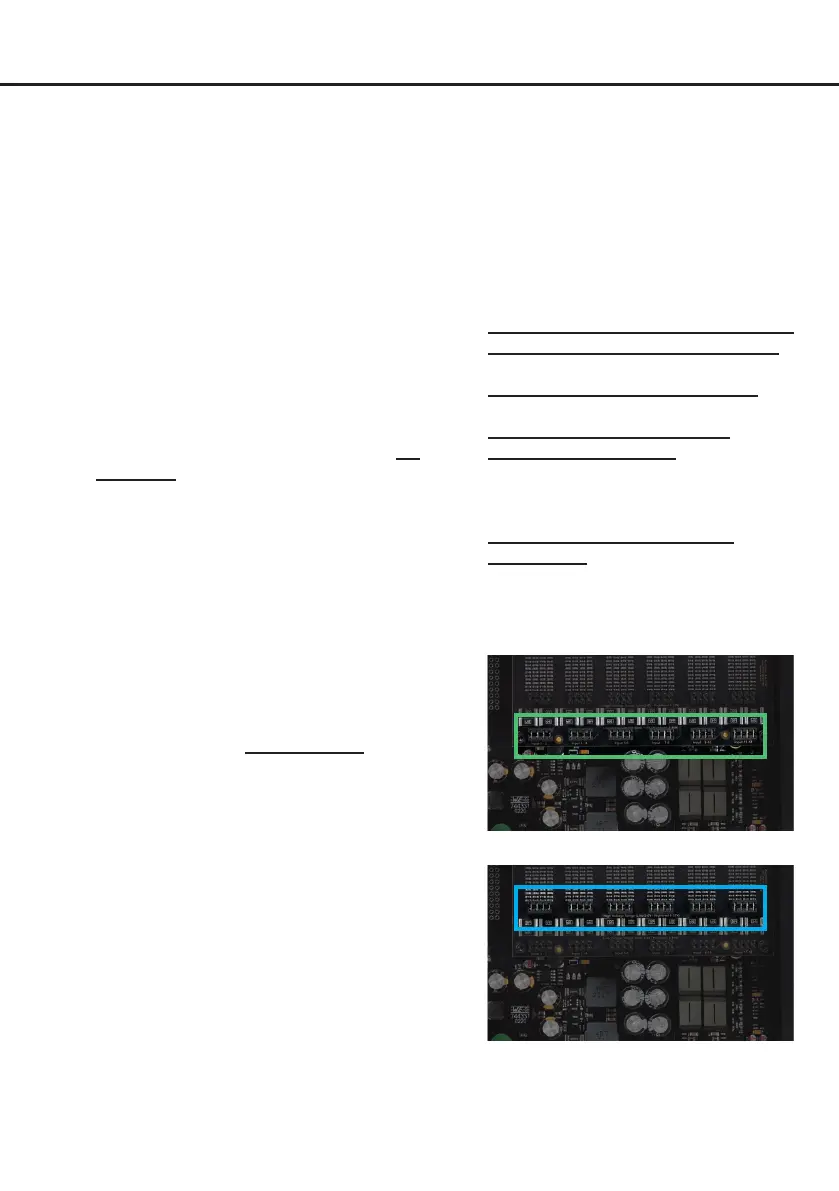

Abbildung 1:
Abbildung 2:
d. Verstärker wieder zusammenbauen
