17
de
Einbau einer Extension Card 2.0
Durch die Installation einer Extension Card 2.0
(EC 2.0) lässt sich der Verstärker um zusätzliche
Schnittstellen erweitern – z. B. für High-Denition
Bluetooth
®
Audio-Streaming, zusätzliche analoge
Eingänge und weitere Funktionen.
Zur Montage muss das Gerät geönet und die
Abdeckblende des EC 2.0-Slots ausgetauscht
werden.
Wichtig: Verwenden Sie ausschließlich für
dieses Gerät freigegebene EC 2.0 Module und
montieren Sie diese nur an der dafür vorge-
sehenen Position. Falsche Module oder Ein-
bauorte können zu Schäden am Verstärker,
der Extension Card, dem Radio oder weiteren
Komponenten führen.
Im folgenden Abschnitt nun die wichtigsten Schrit-
te zum Einbau und der ersten Inbetriebnahme ei-
ner Extension Card 2.0 (EC 2.0):
1. Verbindungen trennen
Trennen Sie alle Kabelverbindungen vom Gerät
.
2. Verstärker önen
Lösen Sie die sechs Schrauben (zwei Inbus-
und vier Kreuzschlitzschrauben) am Seiten-
blech mit dem EC 2.0-Slot und entfernen Sie
dieses. Ziehen Sie anschließend das Boden-
blech zur Seite heraus.
3. Seitenblech vorbereiten
Entfernen Sie die Abdeckblende der EC 2.0
vom zuvor demontierten Seitenblech, indem
Sie die zwei Inbusschrauben auf der Rücksei-
te lösen.
Montieren Sie nun die neue, der EC 2.0 beilie-
gende Abdeckblende. Achten Sie auf korrekte
Ausrichtung und ziehen Sie die Schrauben
nur handfest an.
4. EC 2.0 vorbereiten
Bereiten Sie das Modul gemäß dessen Bedie-
nungsanleitung für den Einbau vor.
5. EC 2.0 in Verstärker einsetzen

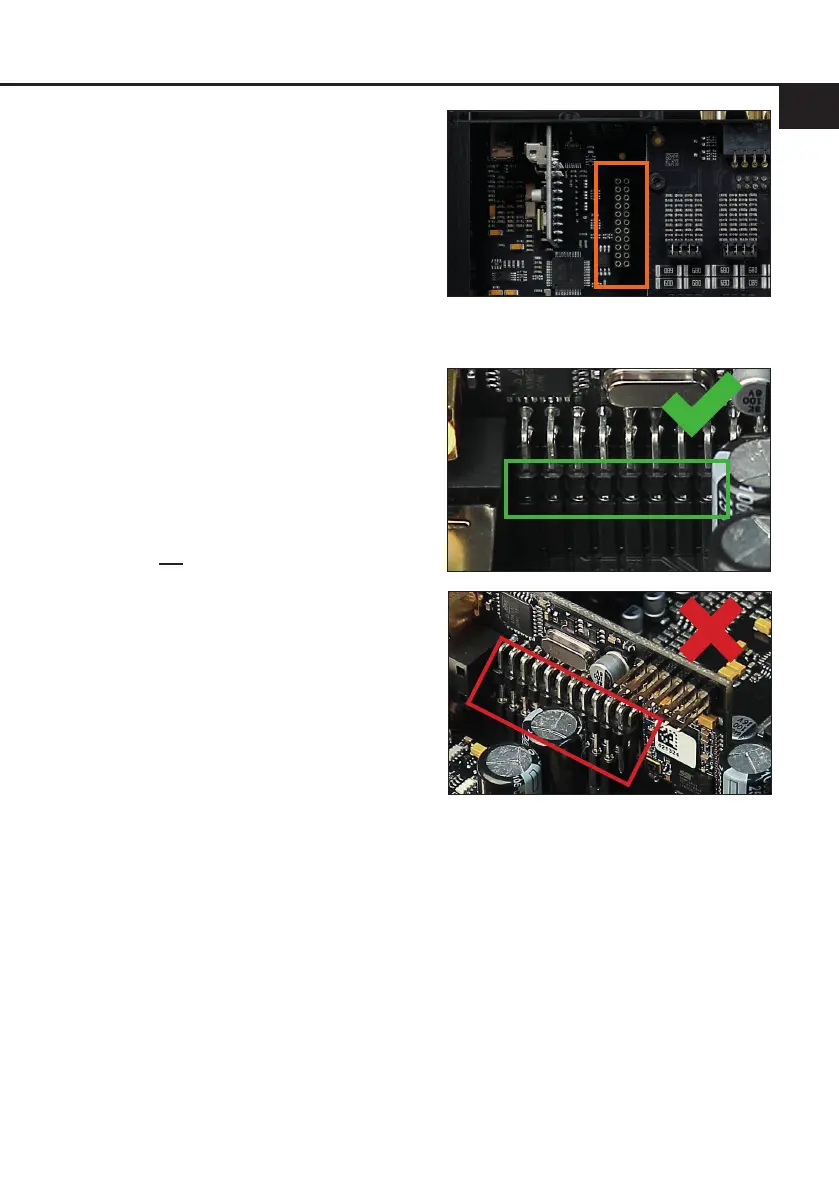

Stecken Sie das Modul in den im Gerät vorge-
sehenen Sockel (siehe Markierung im nach-
folgenden Bild).
Achten Sie auf korrekten Sitz und vollstän-
digen Kontakt der Pins.
6. Verstärker wieder zusammensetzen
Schieben Sie das Bodenblech zurück ins Ge-
häuse und montieren das Seitenblech mit den
sechs Schrauben.
7. EC 2.0 xieren
Verschrauben Sie das Modul mit dem Seiten-
blech. Details nden Sie in der Anleitung der
jeweiligen EC 2.0.
8. Inbetriebnahme
Schließen Sie alle Kabel wieder an und schal-
ten Sie das Gerät ein. Die EC 2.0 wird auto-
matisch erkannt, die grüne Status-LED leuch-
tet auf.
9. Konguration im DSP PC-Tool
Die EC 2.0 kann nun über die DSP PC-Tool
Software konguriert werden.
