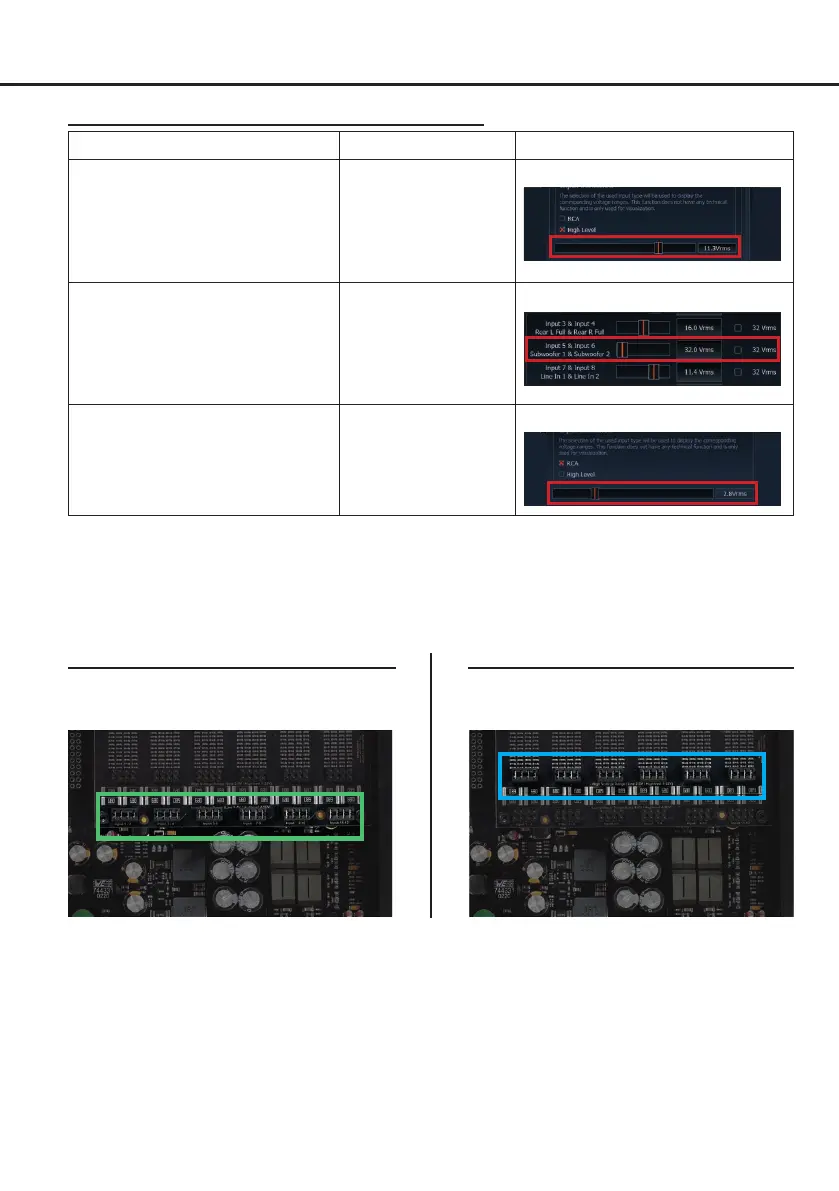

Abb. 1 – Low Voltage Range Konguration: Abb. 2 High Voltage Range Konguration:
Für weitere Anwendungsfälle kontaktieren Sie bitte Ihren HELIX-Fachhändler.
Wertebereich: Highlevel 4 - 16 Volt
Line (Cinch) 1 - 4 Volt
Wertebereich: Highlevel 8 - 32 Volt
Line (Cinch) 2 - 8 Volt
Hardware-Konguration
Einstellungsbeispiele für die Eingangsempndlichkeit:
Quelle Jumper positionen
Input Gain im DSP PC-Tool
OEM-Radio 4- bis 6-kanalig
Bis 25 Watt Sinusleistung pro Kanal an
4 Ohm bzw. bis 50 Watt Sinusleistung
pro Kanal an 2 Ohm
Low Voltage Range –
Werkseitige Jumper-
positionen
(siehe Abb. 1)
Standard Gain Setup
OEM-Radio mit Zusatzverstärker
4- bis 12-kanalig
Größer 25 Watt bis 200 Watt
Sinusleistung pro Kanal an 4 Ohm bzw,
bis zu 400 Watt an 2 Ohm oder 100 Watt
an 8 Ohm
High Voltage
Range oder
Mischkonguration
(siehe Abb. 2)
Advanced Gain Setup
Nachrüstradio 4- bis 6-kanalig mit
Vorverstärkerausgang
Bis zu einer maximalen RCA / Cinch
Ausgangsspannung von 4 Volt RMS
Low Voltage Range –
Werkseitige Jumper-
positionen
(siehe Abb. 1)
Standard Gain Setup
Hinweis: Idealerweise werden die Maximalspannungen der Signalquelle vor der Konguration der
Jumper gemessen und anschließend präzise pro Kanalpaar konguriert.
