7
de
Eingangsspannungsbereich „High“:
Highlevel: 6 - 32 Volt
Cinch: 1 - 6 Volt
Sofern die Lautsprecherausgänge eines üb-
lichen Radios verwendet werden (Highlevel),
empfehlen wir eine Einstellung von ca. 9 Volt.
Dafür stellen Sie den Regler vom Linksan-
schlag aus im Uhrzeigersinn etwa auf die
9 Uhr-Position ein.
Sollten Sie sich bzgl. der Ausgangsspannung
Ihrer Signalquelle nicht sicher sein, kontaktie-
ren Sie Ihren HELIX Fachhändler.

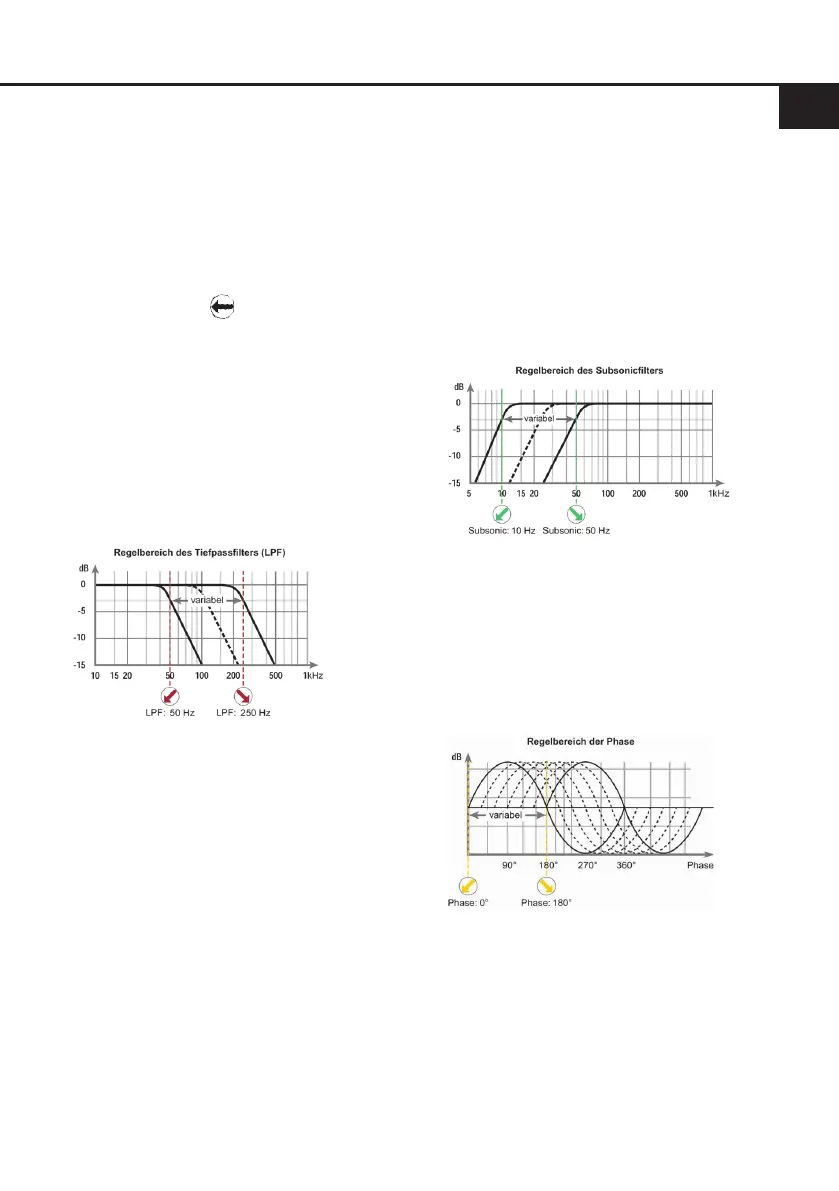

7. Tiefpasslter (Lowpass) einstellen
Mit Hilfe des Tiefpasslter-Reglers (Seite 3,
Punkt 8) kann das Tiefpasslter von 50 Hz bis
250 Hz eingestellt werden. Dieser Regler ist
immer aktiv und muss zwingend eingestellt
werden.
Das Tiefpasslter bildet in Verbindung mit
dem Subsoniclter (Seite 7, Punkt 8) in jedem
Fall einen Bandpass. So kann mit Hilfe dieser
beiden Regler ein Bandpass von 10 Hz bis
250 Hz gebildet werden.
Achtung: Bitte vergewissern Sie sich, dass
beim Einstellen eines Bandpasses die Über-
nahmefrequenzen von Subsonic- und Tief-
passlter mindestens zwei Oktaven aus-
einander liegen, um einen Pegelverlust zu
vermeiden! Das heißt: Wird das Tiefpasssi-
gnal z.B. auf 100 Hz eingestellt, so sollte der
Subsoniclter um mindestens zwei Oktaven
tiefer auf ca. 25 Hz eingestellt werden. (1 Ok-
tave = Frequenzverdopplung oder Frequenz-
halbierung).
8. Subsonic einstellen
Das Subsonic-Filter dient dazu, sehr tiefe
Frequenzen außerhalb des Hörspektrums he-
rauszultern und so den Subwoofer und den
Verstärker zu entlasten, um mehr Leistung für
die wahrnehmbaren Frequenzen zur Verfü-
gung zu haben.
Mit Hilfe des Subsonic-Reglers (Seite 3,
Punkt 6) kann der Subsoniclter von 10 Hz
bis 50 Hz eingestellt werden.
Dieser Regler ist immer aktiv und muss zwin-
gend eingestellt werden.
9. Phasenlage einstellen
Die Einstellung der Phasenlage ermöglicht
eine bessere Ankopplung des Subwoofers
an die Tieftonwiedergabe der restlichen Laut-
sprechersysteme und verhindert ein Auslö-
schen der tiefen Frequenzen.
Mit Hilfe des Phasen-Reglers (Seite 3,
Punkt 7) kann die Phase von 0° bis 180° ein-
gestellt werden.
10. Anschluss des Lautsprecherausgangs
Der Lautsprecherausgang kann direkt mit den
Lautsprecherleitungen verbunden werden.
Verbinden Sie niemals die Lautsprecherlei-
tungen mit der Kfz-Masse (Fahrzeugkaros-
serie). Dieses kann Ihren Verstärker und Ihre
Lautsprecher zerstören.
Achten Sie darauf, dass alle Lautsprecher-
systeme phasenrichtig angeschlossen sind,
d.h. Plus zu Plus und Minus zu Minus. Ver-
tauschen von Plus und Minus hat einen To-
