– Rohrinnendurchmesser M1/100 = 100 mm bzw. M1/120 = 120 mm
und Abstand zu Raum-Ecken: mindestens 90 mm.
– Bei Aufputzleitungsverlegung, muss die seitliche Aussparung für den Kabeleintritt (Abb.9, Pos
➀
) im Gehäuse aus
gebrochen werden!
– Das Anschlusskabel ist so zu verwahren, dass bei Wasserbeaufschlagung kein Wasser entlang des Kabels ein-
dringen kann. Das Kabel darf nicht über scharfe Kanten geführt werden!
2. Bohrlöcher:
Gehäuse ansetzen Löcher markieren und abbohren und mit mind. zwei Befestigungsschrauben und Dübeln montieren.
3. Rückluftsperrklappe und Nachleitrad
– Bei Einbau des Gerätes, muss das Nachleitrad senkrecht montiert werden (Abb.8).
Rasterung jeweils um 90° drehbar.
– Vor der Endmontage Schaumstoffstreifen (Lieferumfang) aufkleben (Abb.8)
MiniVent M1/100/120
Montage- und Betriebsvorschrift
7

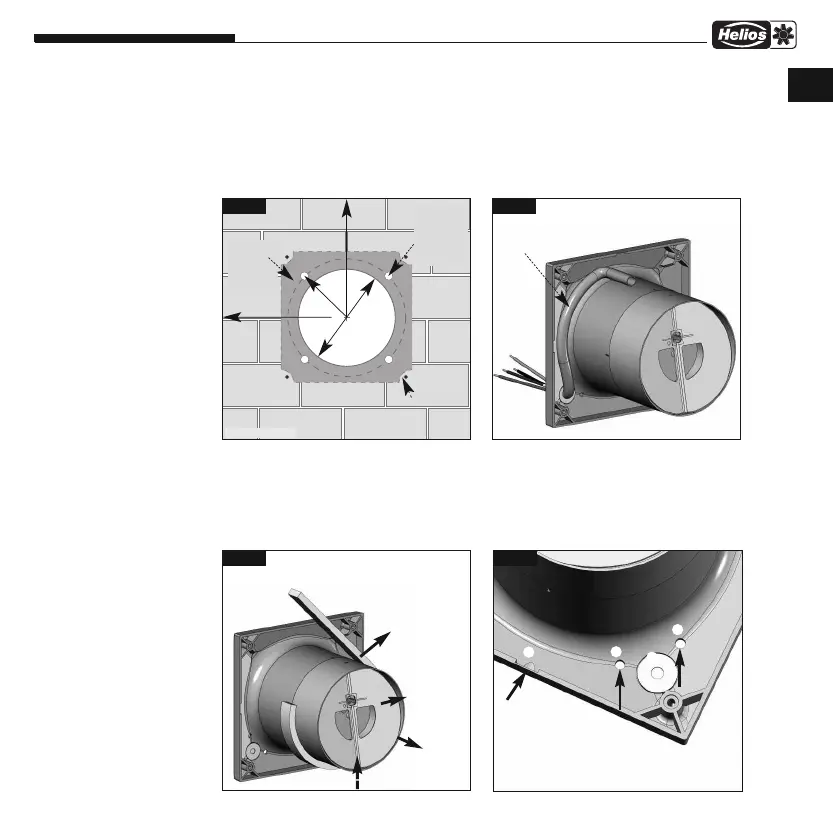

Abb.6
Ø
100
mm
Ø
12
0
m
m
*
r=58 m
m
r=68 m
m
*
min. 90 mm
min. 90 mm
K
abelaustritt
im dunklen
Bereich be-
liebig mög-
lich
Bohrlöcher
Empfohlener
Kabelaustritt
beliebig
0...-360 °,
ideal jeweils
45°
Abb.7
Kabelführung unter dem Gehäuse. Ka-
bellänge aus der Wand mindestens
180 mm.
* Type M1/120..
Abb.8
Bei Einbau des Gerätes, muss das
Nachleitrad
➎ senkrecht montiert
werden (wie dargestellt). Raste-
rung jeweils um 90° drehbar.
Nachleitrad ➎
abnehmbar
Rückluft-
sperr-
klappe
➏
abnehmbar
➎
Schaum-
stoffstreifen
anbringen
senkrecht bei Wandeinbau
oben
unten
Abb.9
➁
Kondensatablaufbohrungen
für Deckenmontage.
➀
➀ Bei Aufputz-
montage Aussparung
für Kabeleintritt ausbrechen
➁
➂
➁
D
