15
Ca prim pas, efectuați următoarele desene:
O linie verticală până la tavan sau până la limita superioară, în centrul zonei în care urmează să fie montată
hota.
O linie orizontală A la 970 - 1070 mm deasupra plitei aragazului.
O linie orizontală B la X mm deasupra liniei orizontale A.
O linie orizontală C la 243 mm sub linia orizontală A.
Marcați punctele:
Marcați un punct (1) pe linia orizontală A, la 80 mm de linia verticală de referință.
Repetați această operație pe cealaltă parte și pe linia de referință verticală, asigurându-vă că cele trei marcaje
sunt la același nivel.
Marcați un punct (2) pe linia orizontală B, la 60 mm de linia de referință verticală (aplicabil numai pentru
secțiunea decorativă superioară a coșului de fum).
Repetați această operație pe cealaltă parte, asigurându-vă că cele două marcaje sunt pe aceeași linie
orizontală.
Marcați un punct (3) pe linia orizontală C, la 100 mm de linia verticală de referință. Repetați această operație
pe cealaltă parte, asigurându-vă că cele două marcaje sunt la același nivel.
Fixați suporturile:
Efectuați găuri în punctele marcate, utilizând un burghiu cu diametrul de 10 mm.
Introduceți diblurile 11 în orificii.
Fixați suportul 20 cu 3 șuruburi 10 (5 x 50) pe linia orizontală A.
Fixați un suport 21 pentru coșul de fum cu 2 șuruburi 10 (5 x 50) pe linia orizontală B (aplicabil numai pentru
secțiunea decorativă superioară a coșului de fum).
Secțiunea decorativă inferioară a coșului de fum
Fixați tubul evacuare pe corpul hotei, conectați coșul de fum și corpul hotei cu 2 șuruburi 12. Conectați
suportul de fixare a coșului de fum și coșul de fum cu 2 șuruburi 12.

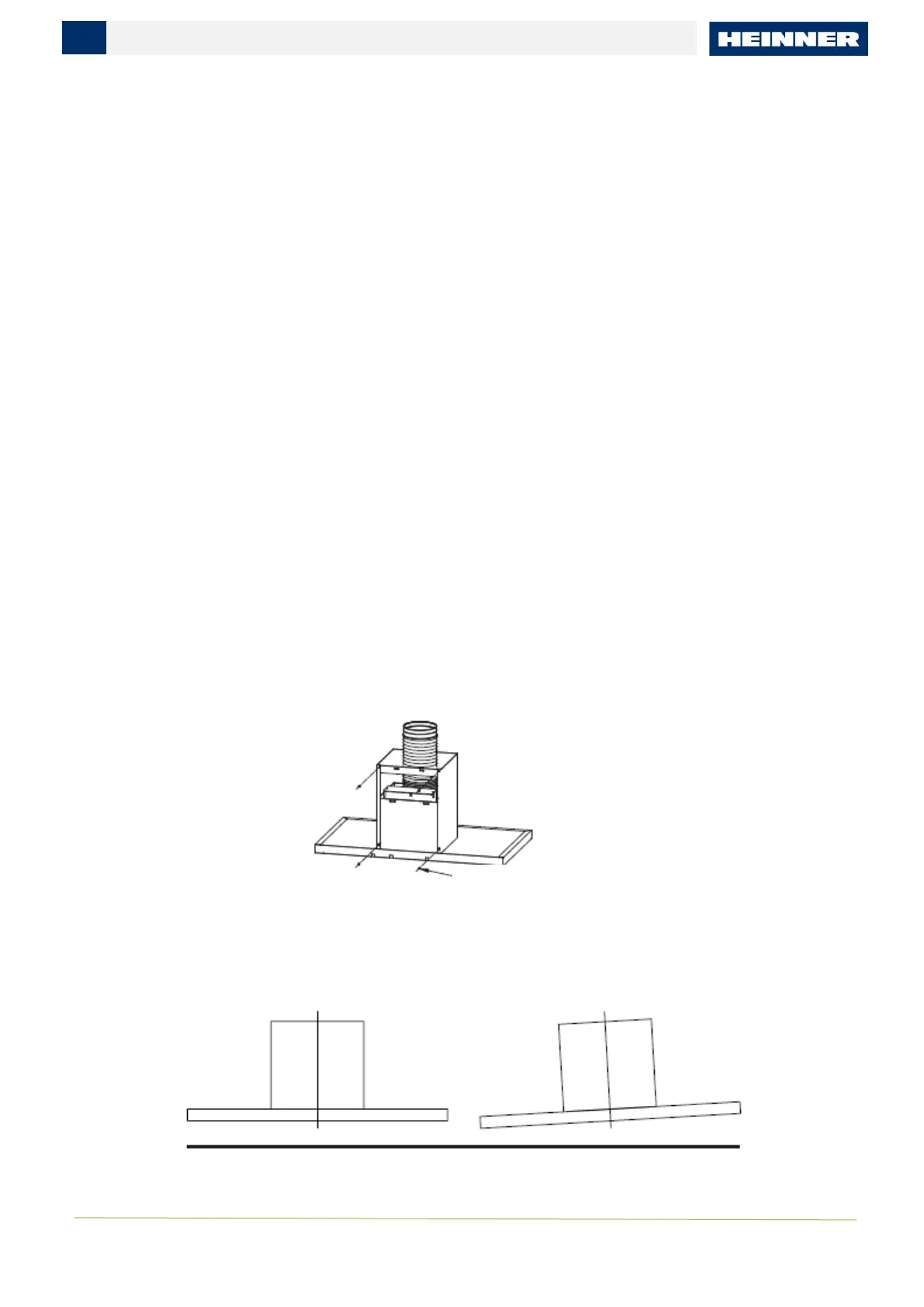

Prindeți corpul hotei
Prindeți corpul hotei de suportul 20.
Îndreptați corpul hotei.
Scoateți filtrul din interiorul corpului hotei, introduceți șuruburile 10 în diblurile 11 în punctele
corespunzătoare (3).
4 x Suruburi (ST4.2*9.5)
Corect
Incorect
